italiano
6 Assemblaggio della motosega
STIHL consiglia di utilizzare un olio per catene della sega
STIHL oppure un altro olio per motosega autorizzato.
► Spegnere la motosega, inserire il freno della catena ed
estrarre la batteria.
► Posizionare la motosega su una superficie piana di modo
che il tappo del serbatoio dell'olio sia rivolto verso l'alto.
► Pulire la zona attorno al tappo del serbatoio dell'olio con
un panno umido.
► Aprire la staffa del tappo del serbatoio dell’olio.
► Girare in senso antiorario il tappo del serbatoio dell’olio
fino all’arresto.
► Togliere il tappo del serbatoio.
► Rabboccare l'olio per catena in modo tale da evitare di
spargerlo e non riempire il serbatoio fino all'orlo.
► Se la staffa del tappo del serbatoio dell’olio è chiusa:
Aprire la staffa.

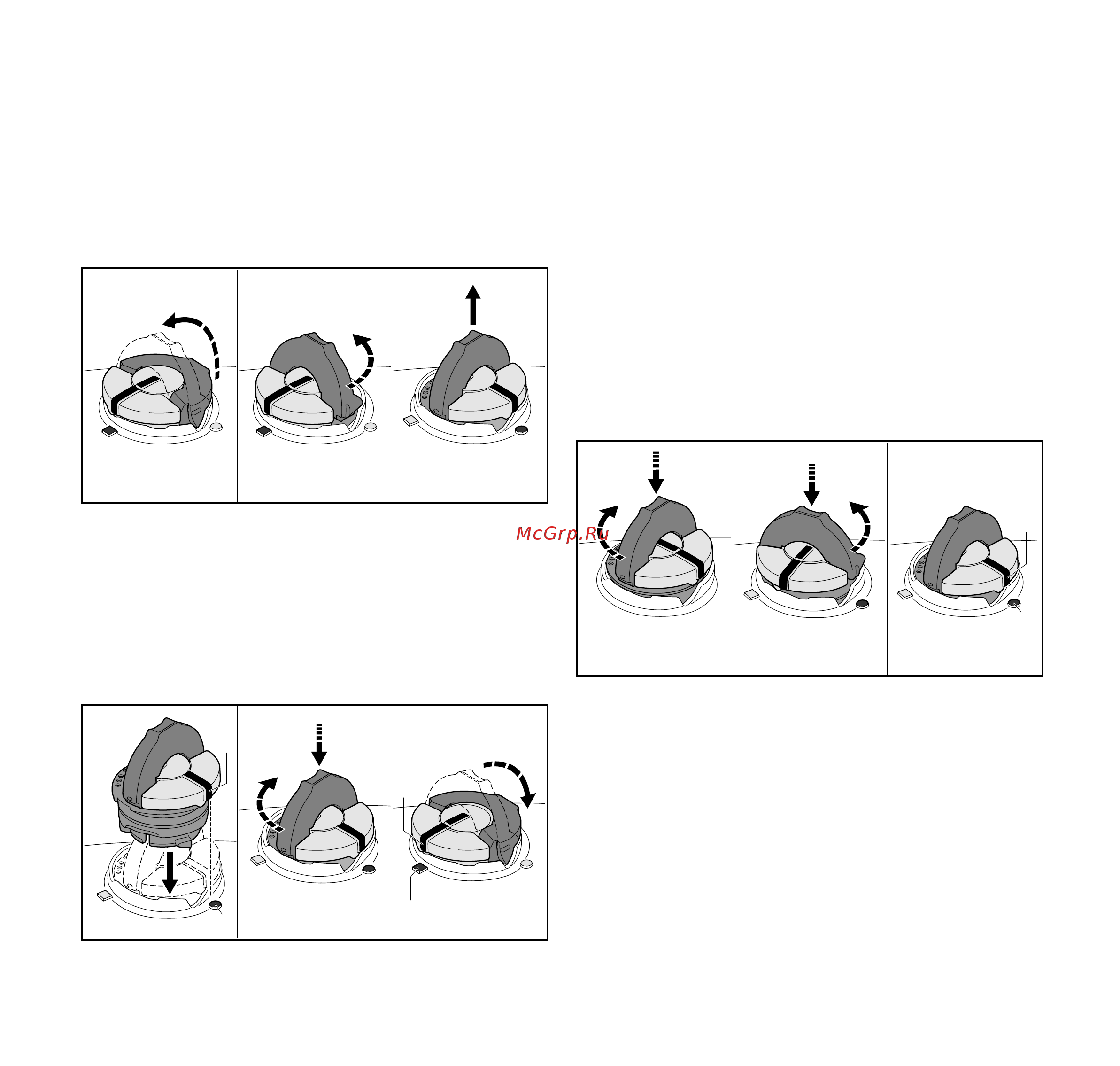

► Inserire il tappo del serbatoio dell’olio in modo tale che la
tacca (1) sia rivolta verso la tacca (2).
► Premere verso il basso il tappo del serbatoio dell’olio e
ruotarlo fino all’arresto in senso orario.
Il tappo del serbatoio dell’olio scatta in modo udibile. La
tacca (1) è rivolta verso la tacca (3).
► Verificare che il tappo del serbatoio dell’olio si possa
staccare verso l’alto.
► Se il tappo del serbatoio dell’olio non si riesce a staccare
verso l’alto: Chiudere la staffa del tappo del serbatoio
dell’olio.
Il serbatoio dell'olio è chiuso.
Se si riesce a togliere verso l’alto il tappo del serbatoio
dell’olio, occorre eseguire i seguenti passaggi:
► Inserire il tappo del serbatoio dell’olio nella posizione
desiderata.
► Premere verso il basso il tappo del serbatoio dell’olio e
ruotarlo fino all’arresto in senso orario.
► Premere verso il basso il tappo del serbatoio dell’olio e
ruotarlo in senso antiorario fintanto che la tacca (1) è
rivolta alla tacca (2).
► Riprovare a chiudere il serbatoio dell’olio.
► Se non si riesce ancora a chiudere il serbatoio dell’olio:
Non lavorare con la motosega e rivolgersi ad un
rivenditore STIHL.
La motosega non è in condizioni di sicurezza.
0000-GXX-2930-A0
2
3
1
0000-GXX-2931-A0
1
1
0000-GXX-3135-A0
2
