0458-791-9621-B
90
français

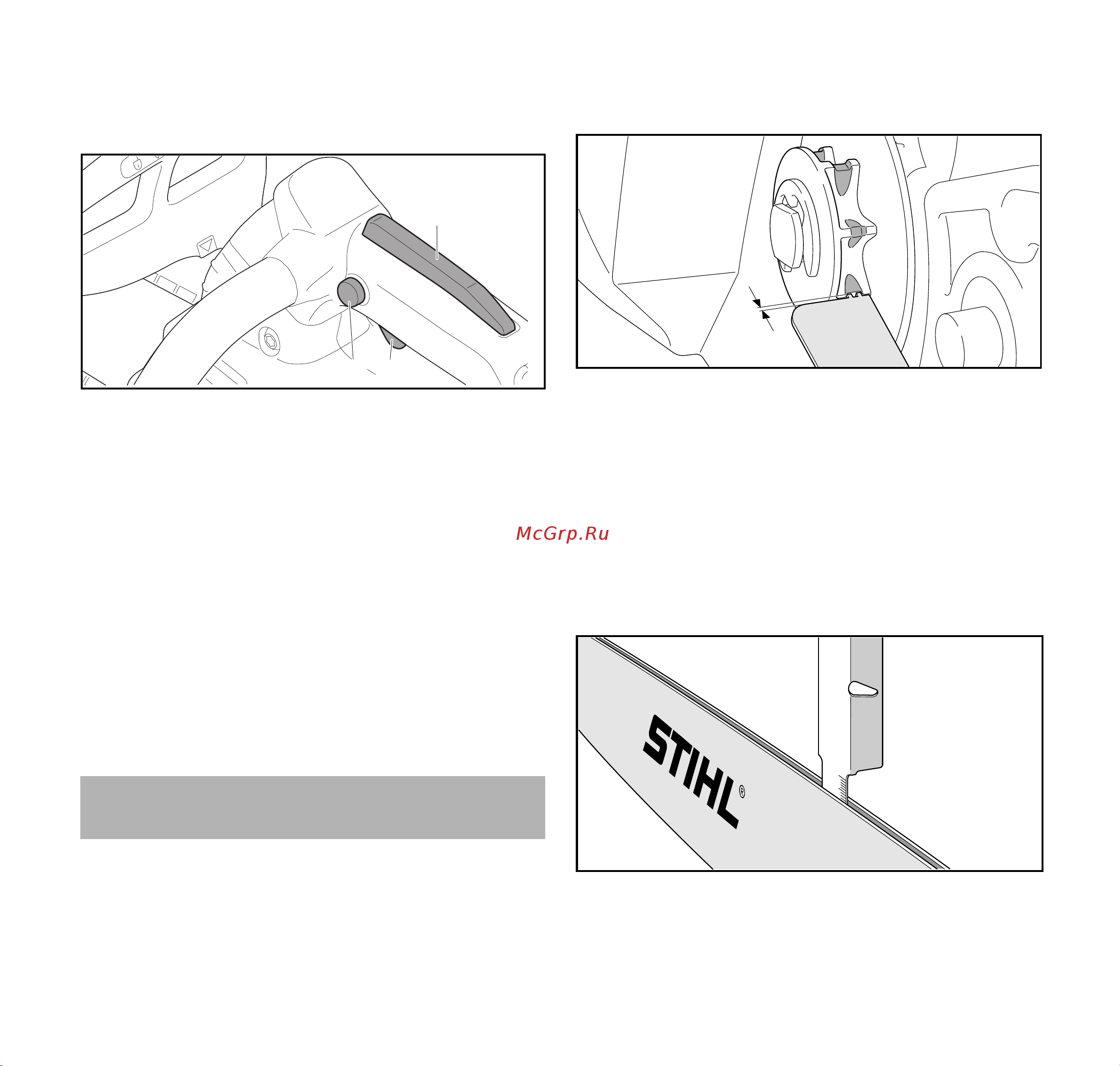

10 Contrôle de la tronçonneuse et de la batterie
► Desserrer le frein de chaîne.
► Tenir la tronçonneuse de la main gauche, par la poignée
tubulaire, en entourant la poignée tubulaire avec le pouce.
► Enfoncer le bouton de blocage de gâchette de
commande (2) avec le pouce et le maintenir enfoncé.
► Enfoncer le levier Ergo (1) avec la main et le maintenir
enfoncé.
Le bouton de blocage (2) peut être relâché.
► Enfoncer la gâchette de commande (3) avec l'index et la
maintenir enfoncée.
La tronçonneuse accélère et la chaîne est entraînée.
9.2 Arrêt de la tronçonneuse
► Relâcher la gâchette de commande et le levier Ergo.
La chaîne ne tourne plus.
► Si la chaîne ne s'arrête pas : engager le frein de chaîne,
retirer la batterie et consulter un revendeur spécialisé
STIHL.
La tronçonneuse est défectueuse.
10.1 Contrôle du pignon
► Arrêter la tronçonneuse, activer le frein de chaîne et sortir
la batterie.
► Desserrer le frein de chaîne.
► Démonter le couvercle de pignon.
► Démonter le guide-chaîne et la chaîne.
► Contrôler les traces d'usure du pignon avec un gabarit de
contrôle STIHL.
► Si la profondeur des traces d'usure dépasse la cote
a = 0,5 mm : ne pas utiliser la tronçonneuse, mais
consulter un revendeur spécialisé STIHL.
Le pignon doit être remplacé.
10.2 Contrôle du guide-chaîne
► Arrêter la tronçonneuse, activer le frein de chaîne et sortir
la batterie.
► Démonter la chaîne et le guide-chaîne.
► Mesurer la profondeur de la rainure du guide-chaîne à
l'aide de la jauge d'un gabarit d'affûtage STIHL.
► Remplacer le guide-chaîne si l'une des conditions
suivantes est remplie :
10 Contrôle de la tronçonneuse et de la
batterie
1
32
0000-GXX-6244-A0
a
0000-GXX-1216-A0
0000-GXX-1217-A0
