0458-791-9621-B
122
italiano
6 Assemblaggio della motosega
L'orientamento della spranga di guida (8) non ha
importanza. La pressione della spranga di guida (8) può
anche essere esercitata sulla testa.
► Sbloccare il freno catena.
► Girare il tirante a vite (3) in senso orario fintanto che la
catena della sega è posizionata sulla spranga di guida.
Introdurre le maglie di guida della catena della sega nella
scanalatura della spranga di guida.
La spranga di guida (8) e la catena della sega sono
posizionate sulla motosega.
► Applicare il coperchio del rocchetto catena (1) sulla
motosega di modo che sia a filo con la motosega stessa.
► Avvitare e stringere il dado (2).
6.1.2 Smontare la spranga di guida e la catena della sega
► Spegnere la motosega, inserire il freno della catena ed
estrarre la batteria.
► Svitare il dado.
► Togliere il coperchio rocchetto catena.
► Girare il tirante a vite in senso antiorario fino all’arresto.
La catena della sega è allentata.
► Togliere la spranga di guida e la catena della sega.

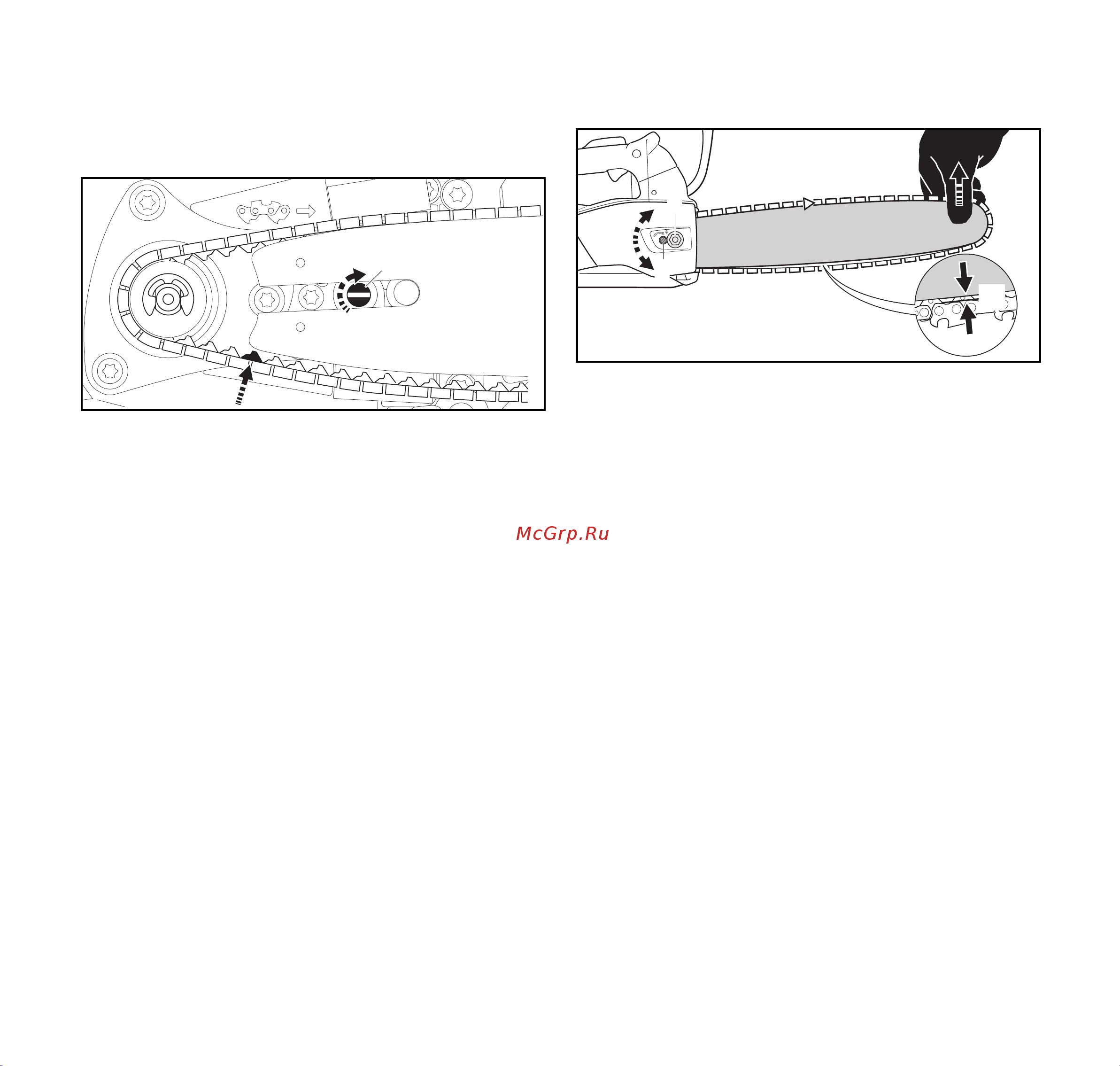

6.2 Messa in tensione della catena
Durante il lavoro, la catena della sega tende a dilatarsi o a
restringersi. La tensione della catena cambia. Durante il
lavoro occorre verificare regolarmente la tensione della
catena della sega e regolarla.
► Spegnere la motosega, inserire il freno della catena ed
estrarre la batteria.
► Allentare il dado (2).
► Sbloccare il freno catena.
► Sollevare la spranga di guida sulla punta e ruotare il
tirante a vite (1) in senso orario o antiorario fino a
soddisfare le seguenti condizioni:
– La distanza a al centro della spranga di guida è
compresa tra 1 mm e 2 mm.
– La catena della sega può ancora essere tirata sulla
spranga di guida con due dita senza fatica.
► Se si usa una spranga di guida Carving: ruotare il tirante
a vite (1) in senso orario o antiorario fintanto che le maglie
di guida della catena della sega siano visibili ancora per
metà sulla parte inferiore della spranga di guida.
► Sollevare la spranga di guida sulla punta e stringere
saldamente i dadi (2).
► Se la distanza a al centro della spranga di guida non è
compresa tra 1 mm e 2 mm: tendere nuovamente la
catena della sega.
► Se usando una spranga di guida Carving è visibile meno
della metà delle maglie di guida della catena della sega
nella parte inferiore della spranga di guida: tendere
nuovamente la catena della sega.
6.3 Rabboccare olio per catena
L'olio per catena lubrifica e raffredda la catena in
circolazione.
3
0000-GXX-3202-A0
0000-GXX-3203-A1
a
1
2
