0458-791-9621-B
155
Nederlands
5 Motorzaag klaarmaken voor gebruik
functioneren en kunnen de veiligheidsinrichtingen zijn
uitgeschakeld. Personen kunnen ernstig of zelfs dodelijk
letsel oplopen.
► De kettingzaag en accu niet zelf onderhouden of
repareren.
► Als aan de kettingzaag of de accu onderhouds- of
reparatiewerkzaamheden moeten worden uitgevoerd:
contact opnemen met een STIHL dealer.
► Zaagblad en zaagketting zo onderhouden of repareren
als in deze handleiding staat beschreven.
￭ Tijdens de reinigings- of onderhoudswerkzaamheden aan
de zaagketting kan de gebruiker letsel oplopen door de
scherpe zaagtanden. De gebruiker kan letsel oplopen.
► Werkhandschoenen van een slijtvast materiaal dragen.
5.1 Kettingzaag klaarmaken voor gebruik
Telkens voor het begin van de werkzaamheden moeten de
volgende handelingen worden uitgevoerd:
► Controleren of de volgende delen zich in de veilige staat
bevinden:
– Kettingzaag, @ 4.6.1.
– Zaagblad, @ 4.6.2.
– Zaagketting, @ 4.6.3.
– Accu, @ 4.6.4.
► Accu controleren/testen, @ 10.7.
► De accu volledig laden, zoals in de handleiding van de
acculader STIHL AL 101, 300, 500 staat beschreven.
► Kettingzaag reinigen, @ 15.1.
► Zaagblad en zaagketting monteren, @ 6.1.1.
► Zaagketting spannen, @ 6.2.
► Zaagkettingolie bijvullen, @ 6.3.
► Kettingrem controleren, @ 10.4.
► Bedieningselementen controleren, @ 10.5.
► Kettingsmering controleren, @ 10.6.
► Als deze handelingen niet kunnen worden uitgevoerd: de
kettingzaag niet gebruiken en contact opnemen met een
STIHL dealer.
6.1 Zaagblad en zaagketting monteren en
uitbouwen
6.1.1 Zaagblad en zaagketting monteren
De combinaties van zaagblad en zaagketting, die passen bij
het kettingtandwiel en mogen worden gemonteerd, staan
aangegeven in de technische gegevens, @ 20.
► Kettingzaag uitschakelen, kettingrem inschakelen en accu
eruit nemen.

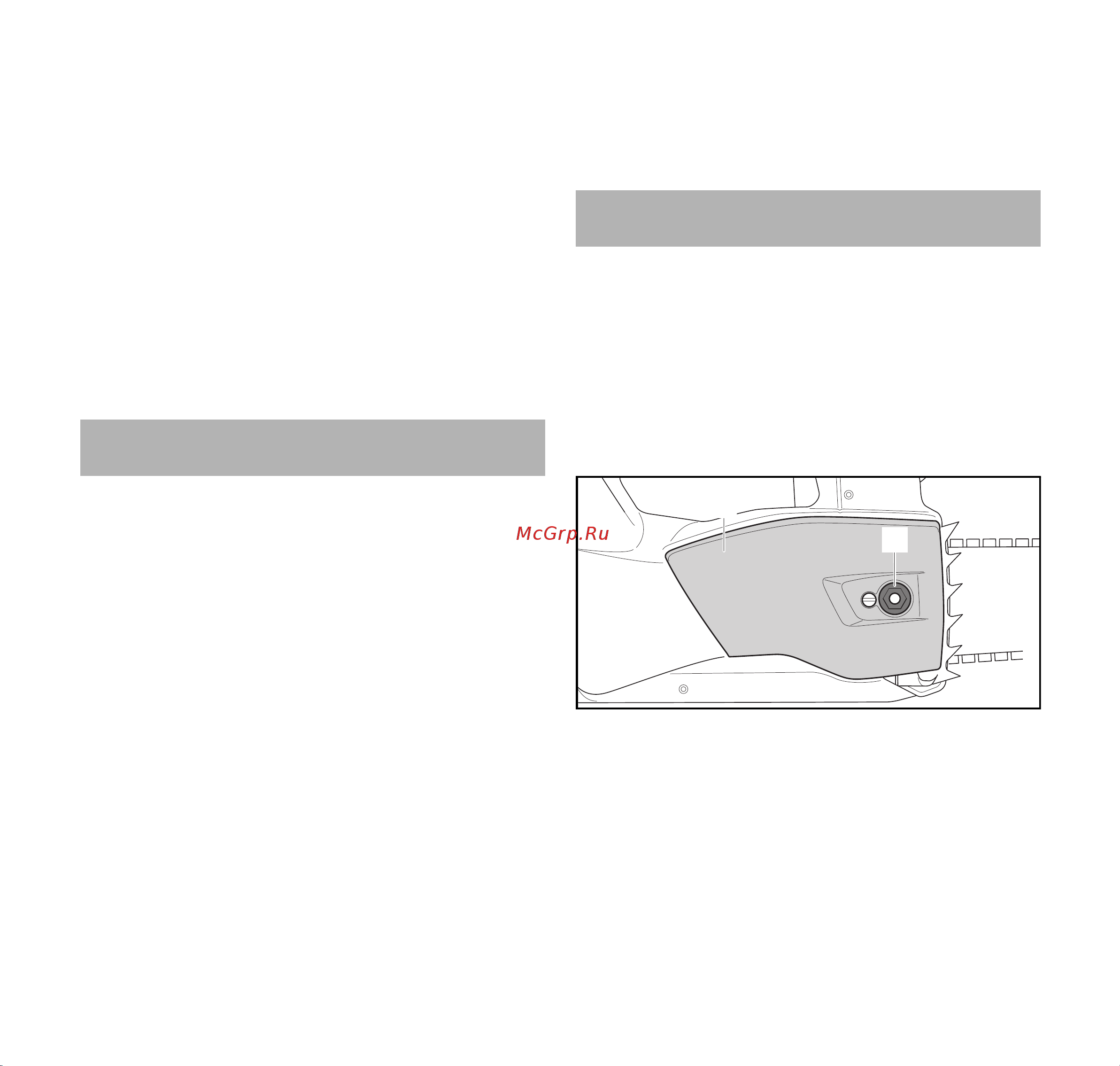

► Moer (2) losschroeven.
► Kettingtanwieldeksel (1) wegnemen.
5 Motorzaag klaarmaken voor gebruik
6 Motorzaag completeren
1
2
0000-GXX-3113-A0
