![Stihl MSA 161 T 10 [128/180] Controllo della spranga di guida](/img/pdf.png)
Stihl MSA 161 T 10 [128/180] Controllo della spranga di guida
![Stihl MSA 161 T 10 [128/180] Controllo della spranga di guida](/views2/2000309/page128/bg80.png)
0458-791-9621-B
126
italiano
10 Controllo di motosega e batteria
► Smontare la spranga di guida e la catena della sega.

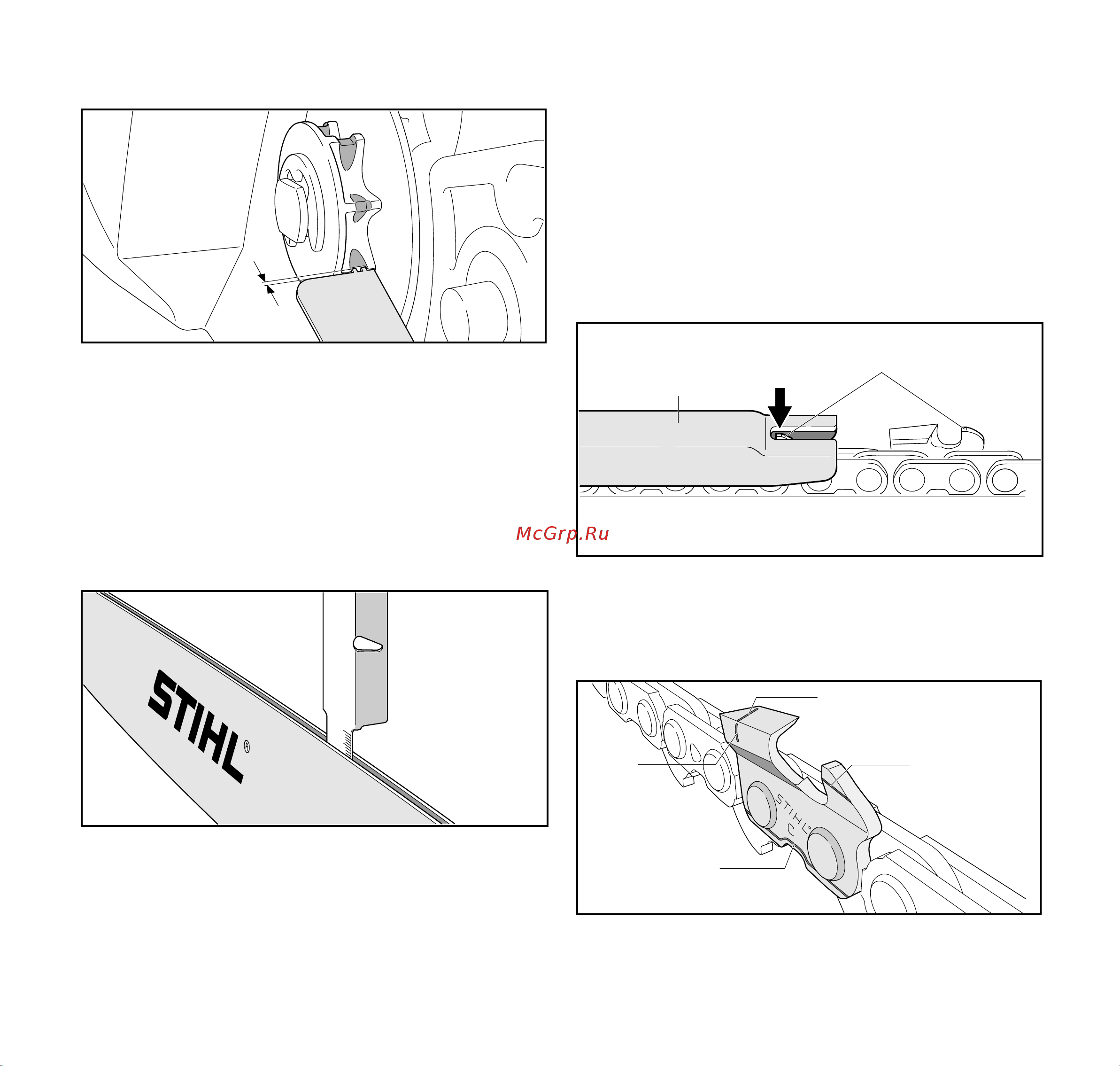

► Controllare le tracce di usura sul rocchetto catena con un
calibro di affilatura riscontro STIHL.
► Se le tracce di usura sono più basse di 0,5 mm: non usare
la motosega e rivolgersi ad un rivenditore STIHL.
Il rocchetto catena deve essere sostituito.
10.2 Controllo della spranga di guida
► Spegnere la motosega, inserire il freno della catena ed
estrarre la batteria.
► Smontare la catena della sega e la spranga di guida.
► Misurare la profondità della scanalatura della spranga di
guida con l'asta sul calibro per lima STIHL.
► Sostituire la spranga di guida in presenza di una delle
seguenti condizioni:
– La spranga di guida è danneggiata.
– La profondità della scanalatura misurata è inferiore alla
profondità minima per la spranga di guida, @ 19.3.
– La scanalatura della spranga di guida è ristretta o
dilatata.
► In caso di dubbi: Rivolgersi ad un rivenditore STIHL.
10.3 Controllo della catena della sega
► Spegnere la motosega, inserire il freno della catena ed
estrarre la batteria.
► Misurare l'altezza del limitatore di profondità (1) con un
calibro per lima STIHL (2). Il calibro per lima STIHL deve
essere adatto al passo della catena della sega.
► Se un limitatore di profondità (1) sporge dal calibro per
lima (2): riaffilare il limitatore di profondità (1), @ 16.2.
► controllare se sono visibili segni di usura (da 1 a 4) sui
denti.
a
0000-GXX-1216-A0
0000-GXX-1217-A0
1
0000-GXX-1218-A0
2
0000-GXX-1372-A0
1
2
3
4
