0458-791-9621-B
39
English
3 Overview
2.2 Symbols in Text
2.3 Symbols used with warnings in the text
WARNING
This symbol indicates dangers that can cause serious
injuries or death.
► The measures indicated can avoid serious injuries or
death.
NOTICE
This symbol indicates dangers that can cause damage to
property.
► The measures indicated can avoid damage to property.

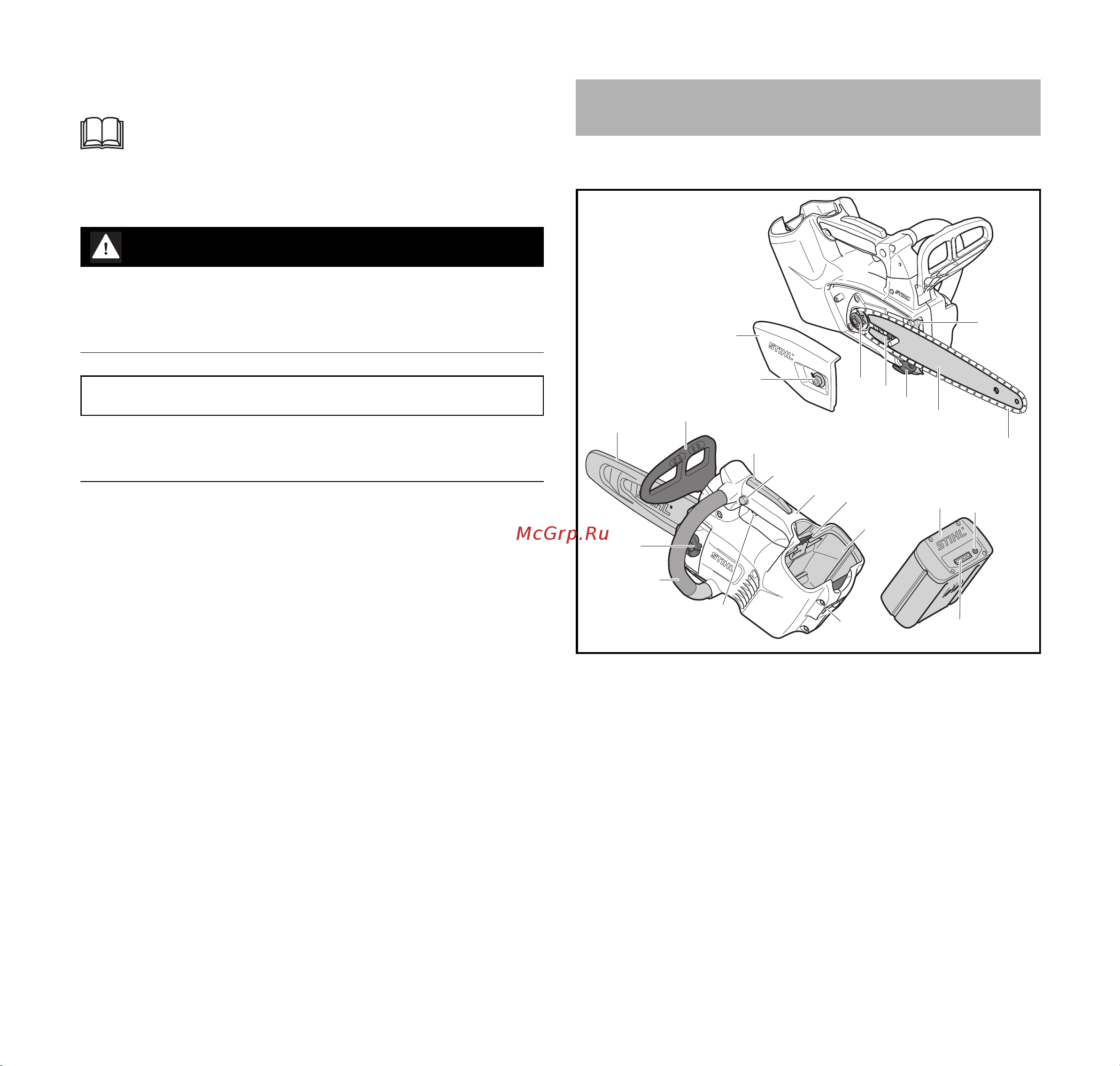

3.1 Chainsaw and Battery
1 Chain Sprocket
Toothed wheel that drives the chain.
2 Tensioning Screw
Adjusts chain tension.
3 Spiked Bumper
Toothed stop for holding saw steady against wood while
cutting.
4 Chain Catcher
Reduces risk of operator contact with the chain if it
comes off the bar or breaks.
5 Guide Bar
Supports and guides the saw chain.
This symbol refers to a chapter in this instruction
manual.
3Overview
10
1
3
6
5
7
4
12
19
18
15
14
17
16
11
20
22
21
9
#
8
2
13
#
0000-GXX-6239-A0
