0458-791-9621-B
72
français
3 Vue d'ensemble
– Information de sécurité concernant les batteries STIHL
et les produits STIHL à batterie intégrée :
www.stihl.com/safety-data-sheets
2.2 Symboles employés dans le texte
2.3 Marquage des avertissements dans le texte
AVERTISSEMENT
Attire l'attention sur des dangers qui peuvent causer des
blessures graves, voire mortelles.
► Les mesures indiquées peuvent éviter des blessures
graves, voire mortelles.
AVIS
Attire l'attention sur des dangers pouvant causer des dégâts
matériels.
► Les mesures indiquées peuvent éviter des dégâts
matériels.

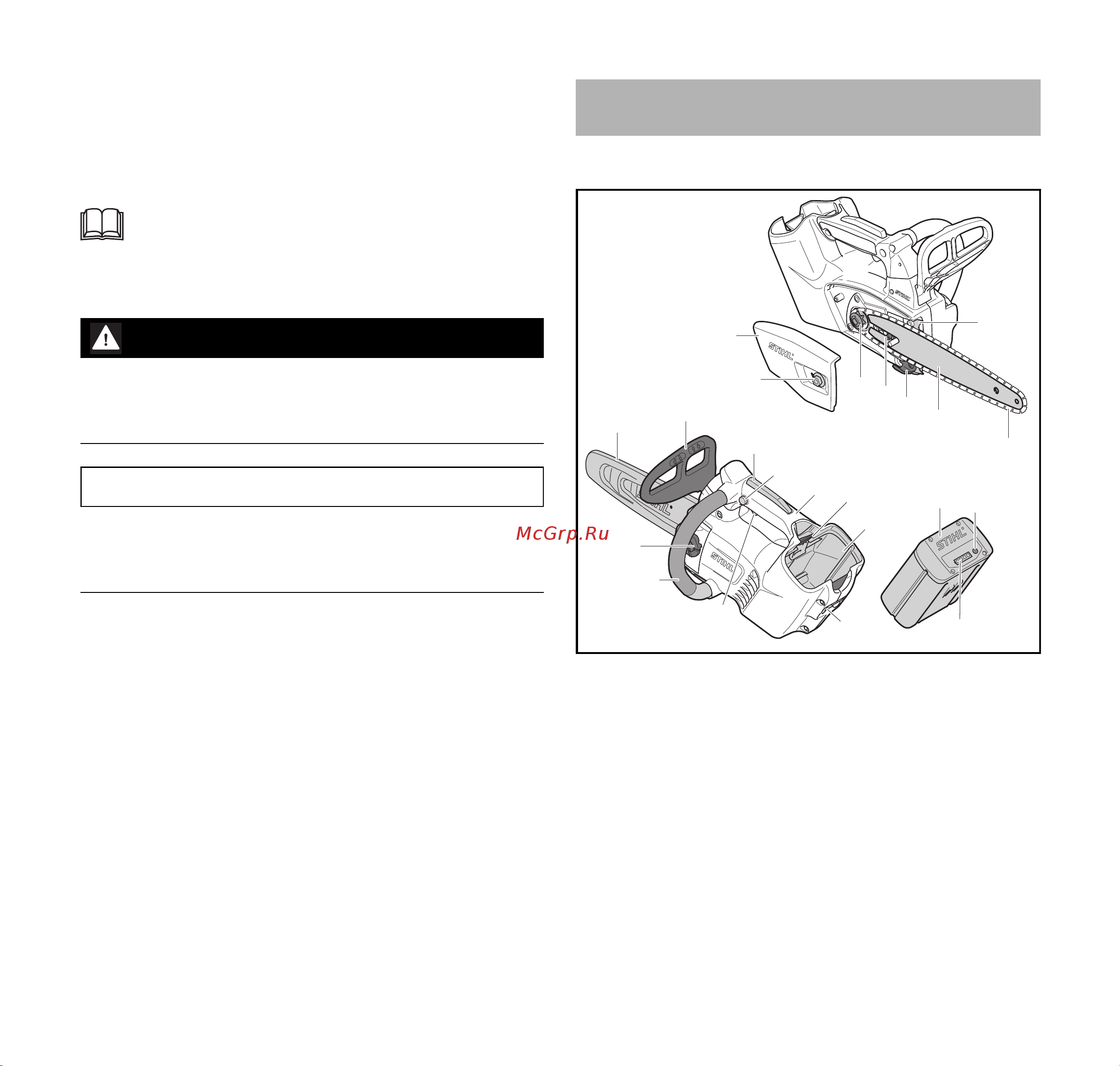

3.1 Tronçonneuse et batterie
1Pignon
Le pignon entraîne la chaîne.
2Vis de tension
La vis de tension permet le réglage de la tension de la
chaîne.
3Griffe
Pendant le travail, la griffe sert à caler la tronçonneuse
contre le bois.
4 Arrêt de chaîne
L'arrêt de chaîne retient la chaîne si elle saute ou casse.
5 Guide-chaîne
Le guide-chaîne guide la chaîne.
Ce symbole renvoie à un chapitre de la présente
Notice d'emploi.
3 Vue d'ensemble
10
1
3
6
5
7
4
12
19
18
15
14
17
16
11
20
22
21
9
#
8
2
13
#
0000-GXX-6239-A0
