0458-791-9621-B
86
français
6 Assemblage de la tronçonneuse
L'orientation du guide-chaîne (8) ne joue aucun rôle. Le
texte imprimé sur le guide-chaîne (8) peut aussi se trouver
à l'envers.
► Desserrer le frein de chaîne.
► Tourner la vis de tension (3) dans le sens des aiguilles
d'une montre jusqu'à ce que la chaîne s'applique contre le
guide-chaîne. Amener en même temps les maillons
d'entraînement de la chaîne dans la rainure du guide-
chaîne.
Le guide-chaîne (8) et la chaîne s'appliquent contre la
tronçonneuse.
► Appliquer le couvercle de pignon (1) contre la
tronçonneuse de telle sorte qu'il affleure avec la
tronçonneuse.
► Visser l'écrou (2) et le serrer.
6.1.2 Démontage du guide-chaîne et de la chaîne
► Arrêter la tronçonneuse, activer le frein de chaîne et sortir
la batterie.
► Dévisser l'écrou.
► Enlever le couvercle de pignon.
► Tourner la vis de tension à fond dans le sens inverse des
aiguilles d'une montre.
La chaîne est détendue.
► Enlever le guide-chaîne et la chaîne.

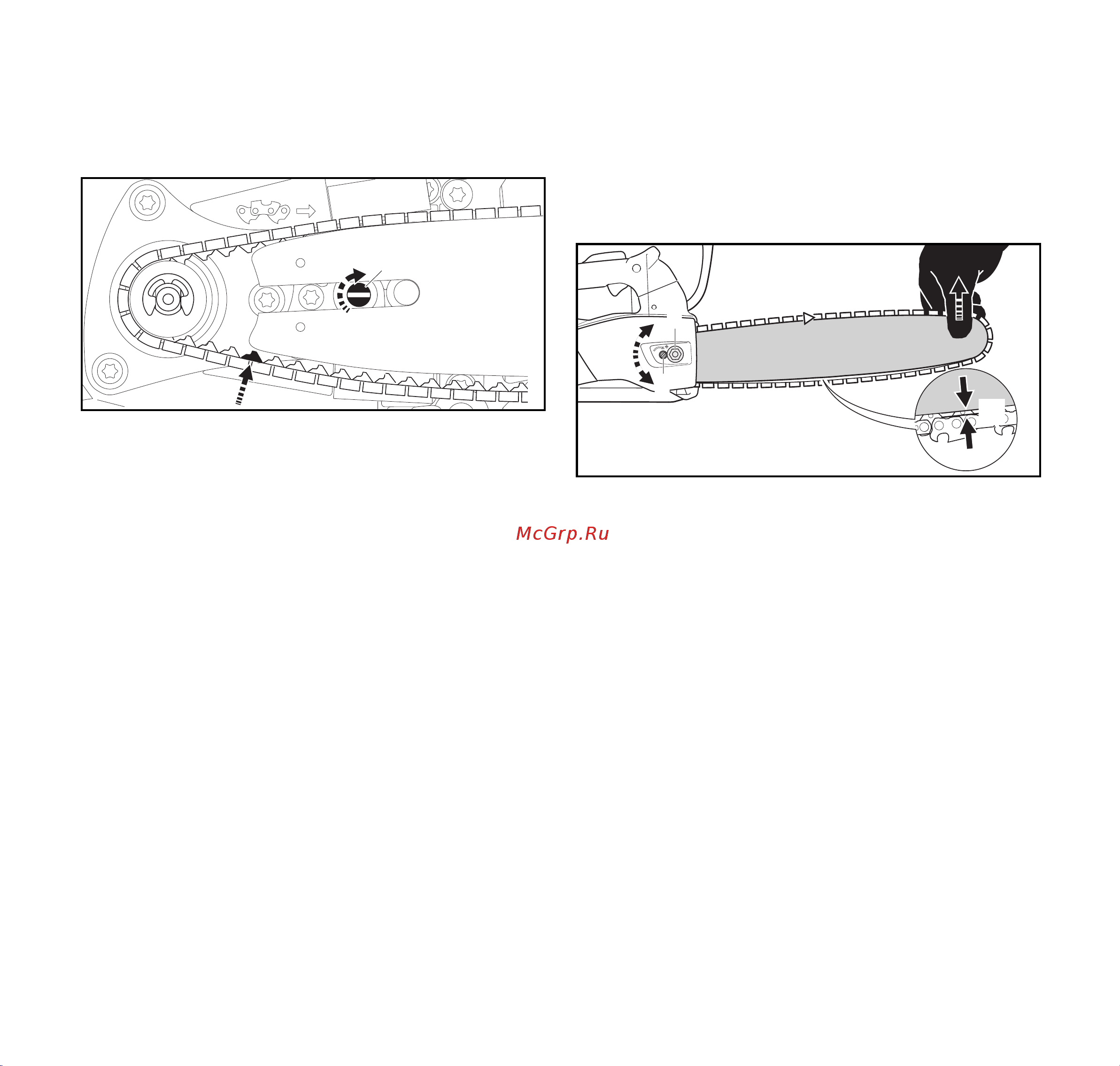

6.2 Tension de la chaîne
Au cours du travail, la chaîne se dilate ou se rétrécit. La
tension de la chaîne varie. Au cours du travail, il faut
régulièrement contrôler la tension de la chaîne et retendre la
chaîne si nécessaire.
► Arrêter la tronçonneuse, activer le frein de chaîne et sortir
la batterie.
► Desserrer l'écrou (2).
► Desserrer le frein de chaîne.
► Soulever le nez du guide-chaîne et tourner la vis de
tension (1) dans le sens des aiguilles d'une montre ou
dans le sens inverse des aiguilles d'une montre, jusqu'à
ce que les conditions suivantes soient remplies :
– La distance a au centre du guide-chaîne est de 1 mm à
2 mm.
– En saisissant la chaîne entre deux doigts et en exerçant
un faible effort, on peut encore la faire glisser sur le
guide-chaîne.
► Si l'on utilise un guide-chaîne Carving : tourner la vis de
tension (1) dans le sens des aiguilles d'une montre ou
dans le sens inverse des aiguilles d'une montre, jusqu'à
ce que, sur la face inférieure du guide-chaîne, seule la
moitié de la longueur des maillons d'entraînement de la
chaîne soit encore visible.
► En maintenant le nez du guide-chaîne en position relevée,
resserrer fermement les écrous (2).
► Si au centre du guide-chaîne la distance a ne se situe pas
entre 1 mm et 2 mm : répéter le réglage de la tension de
la chaîne.
3
0000-GXX-3202-A0
0000-GXX-3203-A1
a
1
2
