0458-791-9621-B
22
deutsch
10 Motorsäge und Akku prüfen
► Falls ein Tiefenbegrenzer (1) über die Feillehre (2)
hinaussteht: Tiefenbegrenzer (1) nachfeilen, @ 16.2.

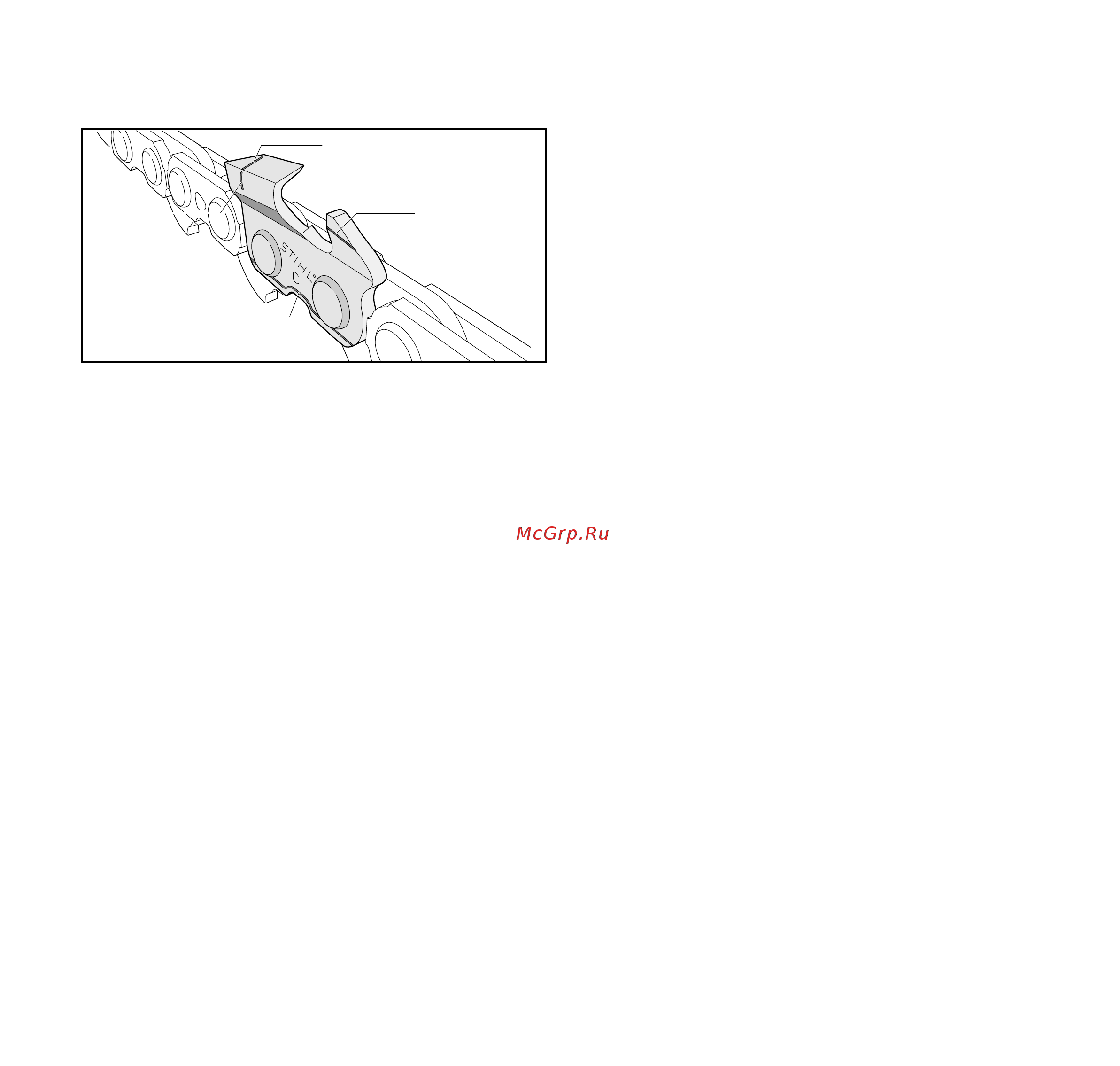

► Prüfen ob die Verschleißmarkierungen (1 bis 4) an den
Schneidezähnen sichtbar sind.
► Falls eine der Verschleißmarkierungen an einem
Schneidezahn nicht sichtbar ist: Sägekette nicht
verwenden und einen STIHL Fachhändler aufsuchen.
► Mit einer STIHL Feillehre prüfen, ob der Schärfwinkel der
Schneidezähne von 30° eingehalten ist. Die STIHL
Feillehre muss zur Teilung der Sägekette passen.
► Falls der Schärfwinkel von 30° nicht eingehalten ist:
Sägekette schärfen.
► Falls Unklarheiten bestehen: Einen STIHL Fachhändler
aufsuchen.
10.4 Kettenbremse prüfen
► Motorsäge einschalten.
► Kettenbremse einlegen.
Falls die Sägekette sofort stillsteht, funktioniert die
Kettenbremse.
► Falls die Sägekette nicht sofort stillsteht: Motorsäge nicht
verwenden und einen STIHL Fachhändler aufsuchen.
Die Kettenbremse ist defekt.
10.5 Bedienungselemente prüfen
Sperrknopf, Ergo-Hebel und Schalthebel
► Kettenbremse einlegen und Akku herausnehmen.
► Versuchen, den Schalthebel zu drücken, ohne den
Sperrknopf zu drücken.
► Falls sich der Schalthebel drücken lässt: Einen STIHL
Fachhändler aufsuchen.
Der Sperrknopf ist defekt.
► Sperrknopf drücken und gedrückt halten.
► Ergo-Hebel drücken und gedrückt halten.
► Schalthebel drücken und wieder loslassen.
► Falls der Sperrknopf, der Ergo-Hebel oder der
Schalthebel schwergängig sind oder nicht in die
Ausgangsposition zurückfedern: Motorsäge nicht
verwenden und einen STIHL Fachhändler aufsuchen.
Der Sperrknopf, der Ergo-Hebel oder der Schalthebel sind
defekt.
Motorsäge einschalten
► Akku einsetzen.
► Kettenbremse lösen.
► Sperrknopf drücken und gedrückt halten.
► Ergo-Hebel drücken und gedrückt halten.
► Schalthebel drücken und gedrückt halten.
Die Sägekette läuft.
► Schalthebel loslassen.
Die Sägekette läuft nicht mehr.
► Falls die Sägekette weiter läuft: Kettenbremse einlegen,
Akku herausnehmen und einen STIHL Fachhändler
aufsuchen.
Die Motorsäge ist defekt.
10.6 Kettenschmierung prüfen
► Akku einsetzen.
► Kettenbremse lösen.
► Führungsschiene auf eine helle Oberfläche richten.
► Motorsäge einschalten.
Sägeketten-Haftöl wird abgeschleudert und ist auf der
hellen Oberfläche erkennbar. Die Kettenschmierung
funktioniert.
0000-GXX-1372-A0
1
2
3
4
