0458-791-9621-B
88
français
7 Serrage et desserrage du frein de chaîne

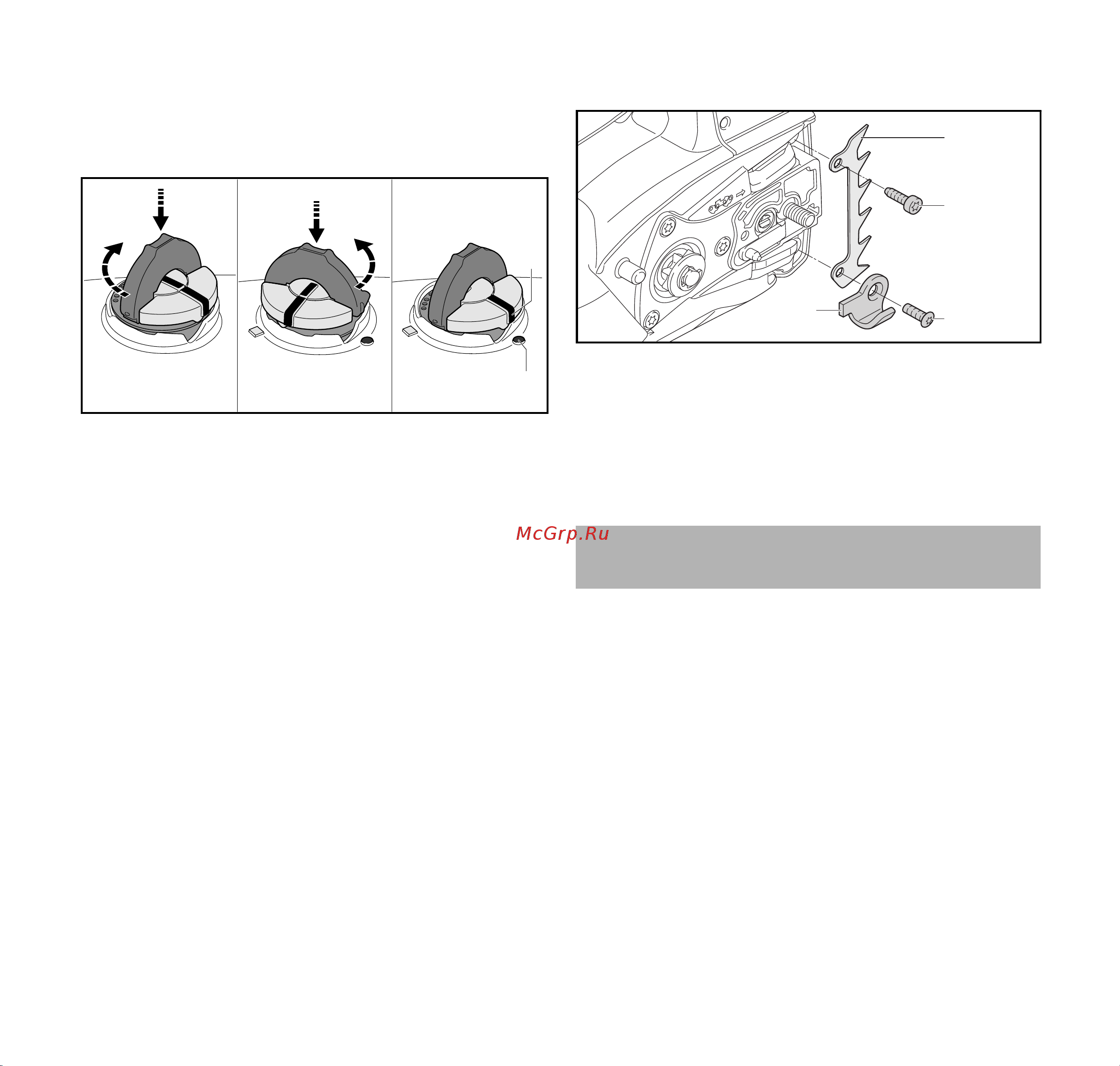

S'il est possible d'enlever le bouchon du réservoir à huile en
tirant vers le haut, il faut effectuer les opérations suivantes :
► Présenter le bouchon du réservoir à huile dans n'importe
quelle position.
► Pousser le bouchon du réservoir à huile vers le bas et le
tourner jusqu'en butée dans le sens des aiguilles d'une
montre.
► Pousser le bouchon du réservoir à huile vers le bas et le
tourner dans le sens inverse des aiguilles d'une montre
jusqu'à ce que la marque (1) soit orientée vers la
marque (2).
► Essayer une nouvelle fois de fermer le réservoir à huile.
► S'il n'est toujours pas possible de fermer le réservoir à
huile : ne pas travailler avec la tronçonneuse, mais
consulter un revendeur spécialisé STIHL.
La tronçonneuse n'est pas dans l'état requis pour la
sécurité.
6.4 Montage de la griffe
► Dévisser la vis (4) et enlever l'arrêt de chaîne (3).
► Appliquer la griffe (1).
► Visser légèrement la vis (2).
► Appliquer l'arrêt de chaîne (3).
► Visser et serrer fermement la vis (4).
► Serrer fermement la vis (2).
7.1 Engagement du frein de chaîne
La tronçonneuse est équipée d'un frein de chaîne.
Le frein de chaîne est enclenché automatiquement en cas
de rebond assez important, sous l'effet de l'inertie de la
masse du protège-main, ou peut être enclenché par
l'utilisateur.
1
0000-GXX-3135-A0
2
7 Serrage et desserrage du frein de
chaîne
0000-GXX-4445-A0
1
2
4
3
