0458-791-9621-B
27
deutsch
17 Reparieren

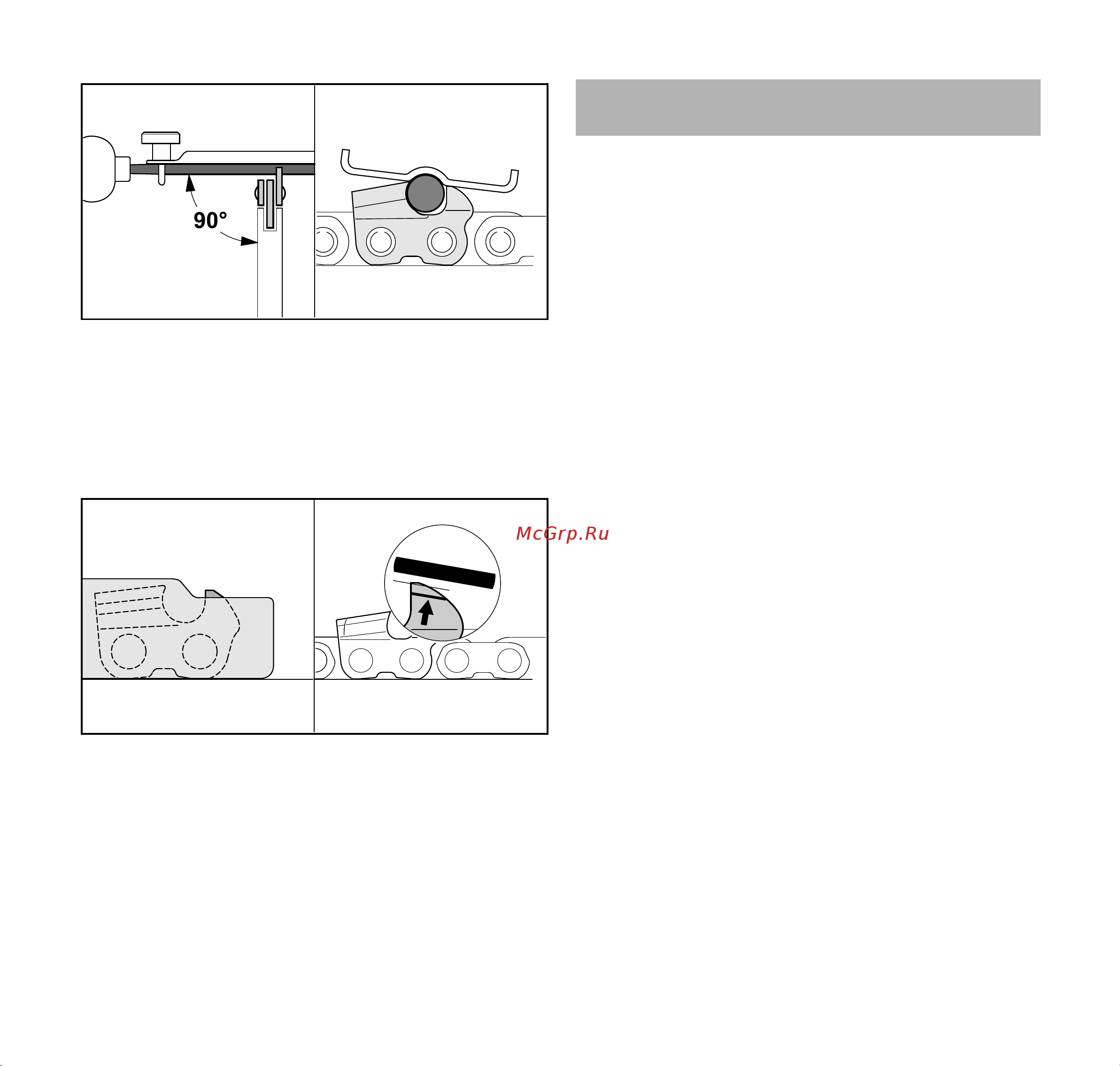

► Jeden Schneidezahn mit einer Rundfeile so feilen, dass
folgende Bedingungen erfüllt sind:
– Die Rundfeile passt zur Teilung der Sägekette.
– Die Rundfeile wird von innen nach außen geführt.
– Die Rundfeile wird im rechten Winkel zur
Führungsschiene geführt.
– Der Schärfwinkel von 30° wird eingehalten.
► Tiefenbegrenzer mit einer Flachfeile so feilen, dass sie
bündig mit der STIHL Feillehre und parallel zur
Verschleißmarkierung sind. Die STIHL Feillehre muss zur
Teilung der Sägekette passen.
► Falls Unklarheiten bestehen: Einen STIHL Fachhändler
aufsuchen.
17.1 Motorsäge und Akku reparieren
Der Benutzer kann die Motorsäge, Führungsschiene,
Sägekette und den Akku nicht selbst reparieren.
► Falls die Motorsäge, Führungsschiene oder Sägekette
beschädigt sind: Motorsäge, Führungsschiene oder
Sägekette nicht verwenden und einen STIHL Fachhändler
aufsuchen.
► Falls der Akku defekt oder beschädigt ist: Akku ersetzen.
0000-GXX-1219-A0
0000-GXX-1220-A1
17 Reparieren
