0458-791-9621-B
160
Nederlands

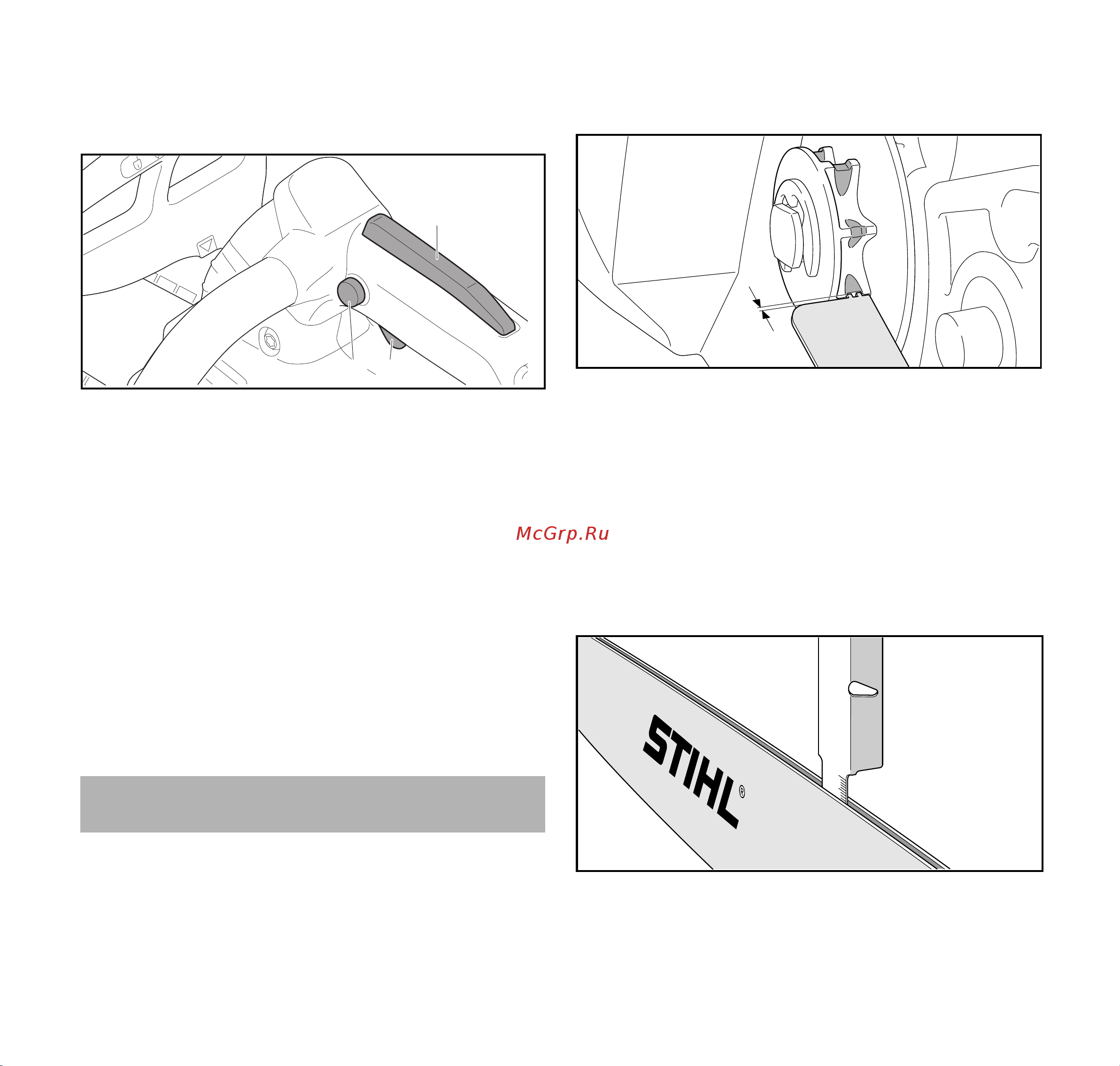

10 Kettingzaag en accu controleren
► Kettingrem lossen.
► Kettingzaag met de linkerhand op de draagbeugel zo
vasthouden dat de duim om de draagbeugel valt.
► Blokkeerknop (2) met de duim indrukken en ingedrukt
houden.
► Ergo-hendel (1) met de hand indrukken en ingedrukt
houden.
De blokkeerknop (2) kan worden losgelaten.
► Schakelhendel (3) met de wijsvinger indrukken en
ingedrukt houden.
De kettingzaag loopt aan en de zaagketting draait.
9.2 Kettingzaag uitschakelen
► Schakelhendel en Ergo-hendel loslaten.
De zaagketting draait niet meer.
► Als de zaagketting verder draait: de kettingrem
inschakelen, accu wegnemen en contact opnemen met
een STIHL dealer.
De kettingzaag is defect.
10.1 Kettingtandwiel controleren
► Kettingzaag uitschakelen, kettingrem inschakelen en accu
eruit nemen.
► Kettingrem lossen.
► Kettingtandwieldeksel uitbouwen.
► Zaagblad en zaagketting uitbouwen.
► Inloopsporen op het kettingtandwiel controleren met
behulp van een STIHL kaliber.
► Als de inloopsporen dieper zijn dan a = 0,5 mm: de
kettingzaag niet gebruiken en contact opnemen met een
STIHL dealer.
Het kettingtandwiel moet worden vervangen.
10.2 Zaagblad controleren
► Kettingzaag uitschakelen, kettingrem inschakelen en accu
eruit nemen.
► Zaagketting en zaagblad uitbouwen.
► De groefdiepte van het zaagblad meten met behulp van
het meetkaliber van het STIHL vijlkaliber.
► Zaagblad vervangen, als aan een van de volgende
voorwaarden wordt voldaan:
10 Kettingzaag en accu controleren
1
32
0000-GXX-6244-A0
a
0000-GXX-1216-A0
0000-GXX-1217-A0
