Stihl MSA 161 T 10 [126/180] Inserire e sbloccare il freno catena
![Stihl MSA 161 T 10 [126/180] Inserire e sbloccare il freno catena](/views2/2000309/page126/bg7e.png)
0458-791-9621-B
124
italiano
7 Inserire e sbloccare il freno catena

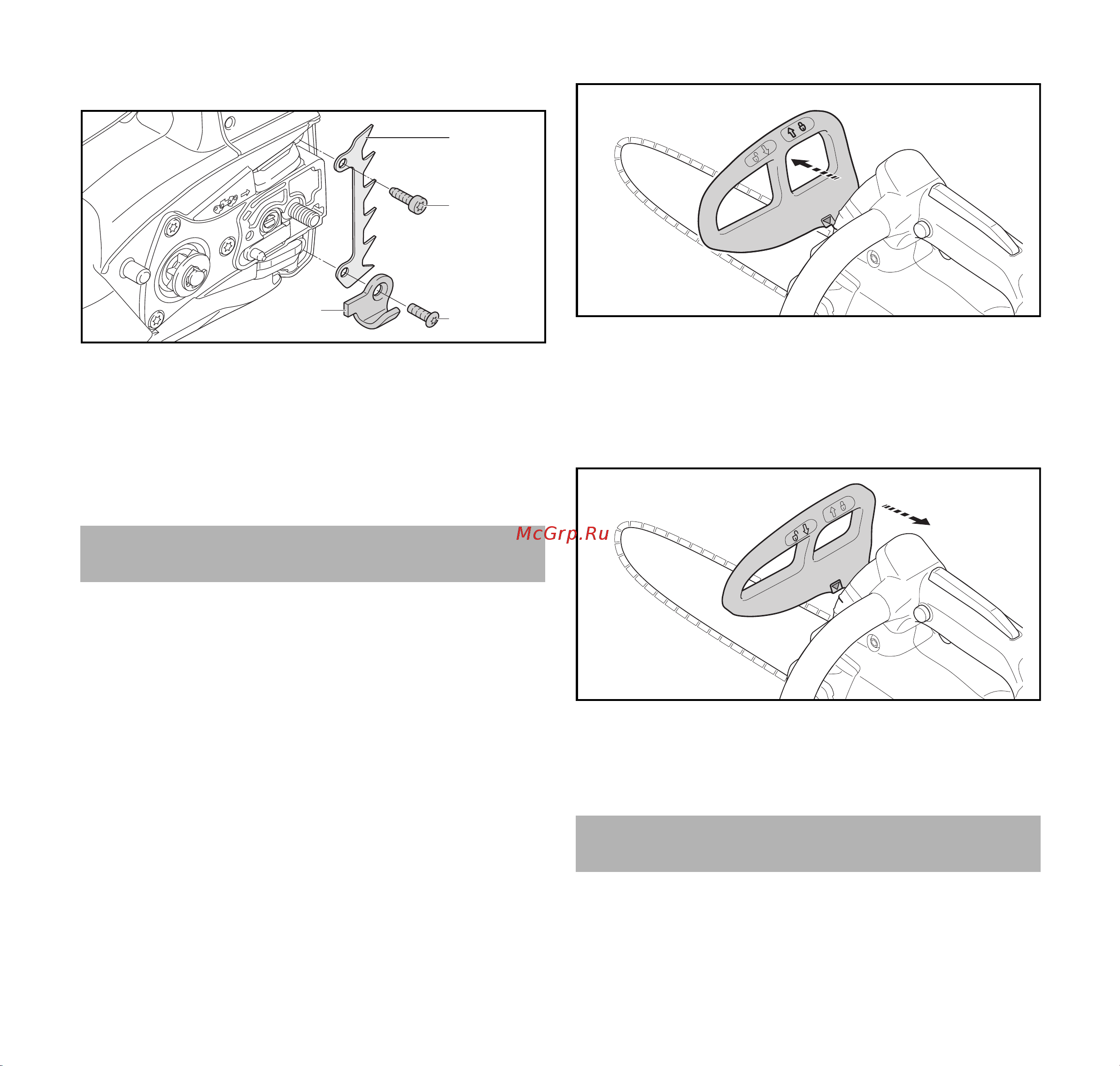

6.4 Montaggio dell’artiglio
► Svitare la vite (4) e togliere il perno recupero catena (3).
► Applicare l'artiglio (1).
► Avvitare la vite (2).
► Applicare il perno di recupero catena (3).
► Avvitare la vite (4) e stringere.
► Stringere forte la vite (2).
7.1 Applicare freno catena
La motosega è dotata di freno catena.
Il freno catena viene attivato automaticamente in caso di
rimbalzo sufficientemente forte della motosega, oppure può
essere inserito dall'utente.
► Premere lo scudo con la mano sinistra per allontanarlo dal
manico tubolare.
Lo scudo s’innesta con scatto udibile. l freno catena è
inserito.
7.2 Sbloccare il freno catena
► Tirare lo scudo con la mano sinistra in direzione
dell'utente.
Lo scudo s’innesta con scatto udibile. l freno catena è
disinserito.
8.1 Inserire la batteria
► Applicare il freno catena.
7 Inserire e sbloccare il freno catena
0000-GXX-4445-A0
1
2
4
3
8 Inserire e togliere la batteria
0000-GXX-6240-A0 0000-GXX-6241-A0
