0458-791-9621-B
21
deutsch

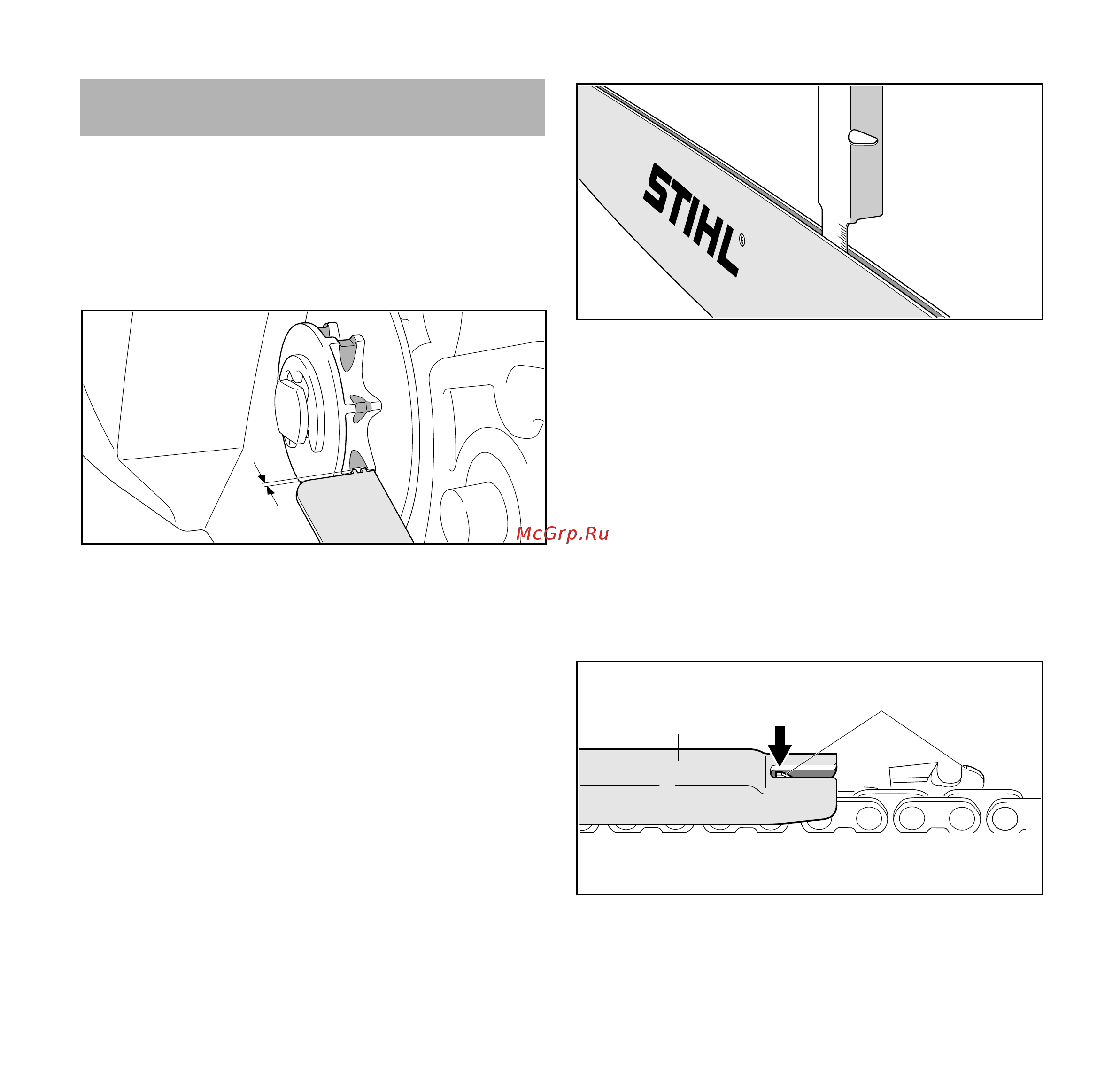

10 Motorsäge und Akku prüfen
10.1 Kettenrad prüfen
► Motorsäge ausschalten, Kettenbremse einlegen und Akku
herausnehmen.
► Kettenbremse lösen.
► Kettenraddeckel abbauen.
► Führungsschiene und Sägekette abbauen.
► Einlaufspuren am Kettenrad mit einer STIHL Prüflehre
prüfen.
► Falls die Einlaufspuren tiefer als a = 0,5 mm sind:
Motorsäge nicht verwenden und einen STIHL
Fachhändler aufsuchen.
Das Kettenrad muss ersetzt werden.
10.2 Führungsschiene prüfen
► Motorsäge ausschalten, Kettenbremse einlegen und Akku
herausnehmen.
► Sägekette und Führungsschiene abbauen.
► Nuttiefe der Führungsschiene mit dem Messstab einer
STIHL Feillehre messen.
► Führungsschiene ersetzen, falls eine der folgenden
Bedingungen erfüllt ist:
– Die Führungsschiene ist beschädigt.
– Die gemessene Nuttiefe ist kleiner als die
Mindestnuttiefe der Führungsschiene, @ 19.3.
– Die Nut der Führungsschiene ist verengt oder gespreizt.
► Falls Unklarheiten bestehen: Einen STIHL Fachhändler
aufsuchen.
10.3 Sägekette prüfen
► Motorsäge ausschalten, Kettenbremse einlegen und Akku
herausnehmen.
► Höhe der Tiefenbegrenzer (1) mit einer STIHL
Feillehre (2) messen. Die STIHL Feillehre muss zur
Teilung der Sägekette passen.
10 Motorsäge und Akku prüfen
a
0000-GXX-1216-A0
0000-GXX-1217-A0
1
0000-GXX-1218-A0
2
