10 Kettingzaag en accu controleren
– Het zaagblad is beschadigd.
– De gemeten groefdiepte is kleiner dan de minimale
groefdiepte van het zaagblad, @ 19.3.
– De groef van het zaagblad is versmald of verbreed.
► Als één en ander niet duidelijk is: verzoeken wij u contact
op te nemen met een STIHL dealer.
10.3 Zaagketting controleren
► Kettingzaag uitschakelen, kettingrem inschakelen en accu
eruit nemen.

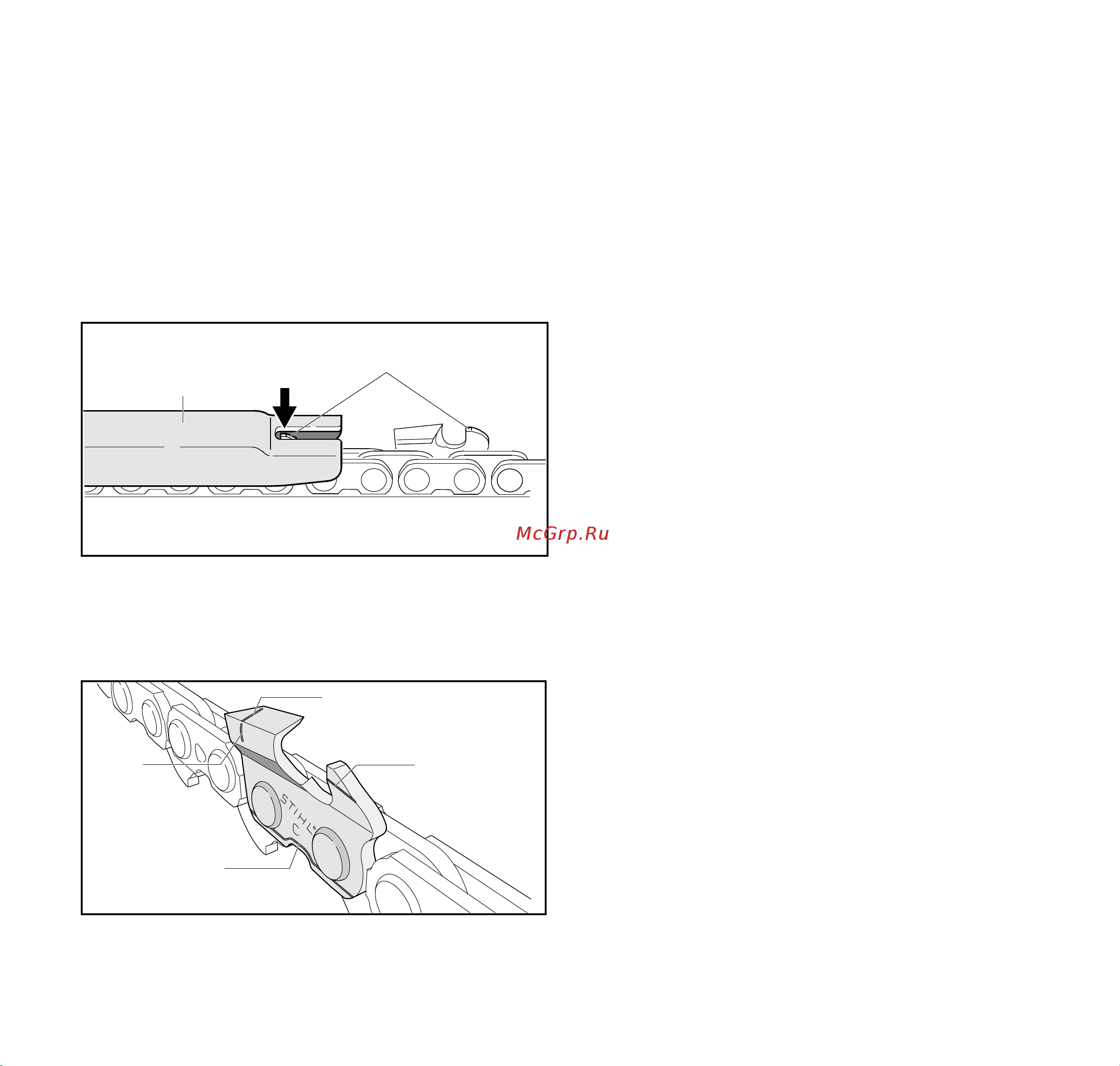

► De hoogte van de dieptebegrenzer (1) meten met behulp
van het STIHL vijlkaliber (2). Het STIHL vijlkaliber moet
passen bij de steek van de zaagketting.
► Als een dieptebegrenzer (1) boven het vijlkaliber (2)
uitsteekt: dieptebegrenzer (1) afvijlen, @ 16.2.
► Controleren of de slijtagemarkeringen (1 tot 4) op de
zaagtanden zichtbaar zijn.
► Als één van de slijtagemarkeringen op een zaagtand niet
zichtbaar is: de zaagketting niet gebruiken en contact
opnemen met een STIHL dealer.
► Met behulp van een STIHL vijlkaliber controleren of de
aanscherphoek van de zaagtanden van 30° is
aangehouden. Het STIHL vijlkaliber moet passen bij de
steek van de zaagketting.
► Als de aanscherphoek van 30° niet werd aangehouden:
de zaagketting aanscherpen/slijpen.
► Als één en ander niet duidelijk is: verzoeken wij u contact
op te nemen met een STIHL dealer.
10.4 Kettingrem controleren
► Kettingzaag inschakelen.
► Kettingrem inschakelen.
Als de zaagketting onmiddellijk stilstaat, functioneert de
kettingrem.
► Als de zaagketting niet onmiddellijk stilstaat: de
kettingzaag niet gebruiken en contact opnemen met een
STIHL dealer.
De kettingrem is defect.
10.5 Bedieningselementen controleren
Blokkeerknop, Ergo-hendel en schakelhendel
► Kettingrem inschakelen en accu eruit nemen.
► Probeer de schakelhendel in te drukken zonder de
blokkeerknop in te drukken.
► Als de schakelhendel kan worden ingedrukt: contact
opnemen met een STIHL dealer.
De blokkeerknop is defect.
► Blokkeerknop indrukken en ingedrukt houden.
► Ergo-hendel indrukken en ingedrukt houden.
► Schakelhendel indrukken en weer loslaten.
1
0000-GXX-1218-A0
2
0000-GXX-1372-A0
1
2
3
4
