0458-791-9621-B
54
English

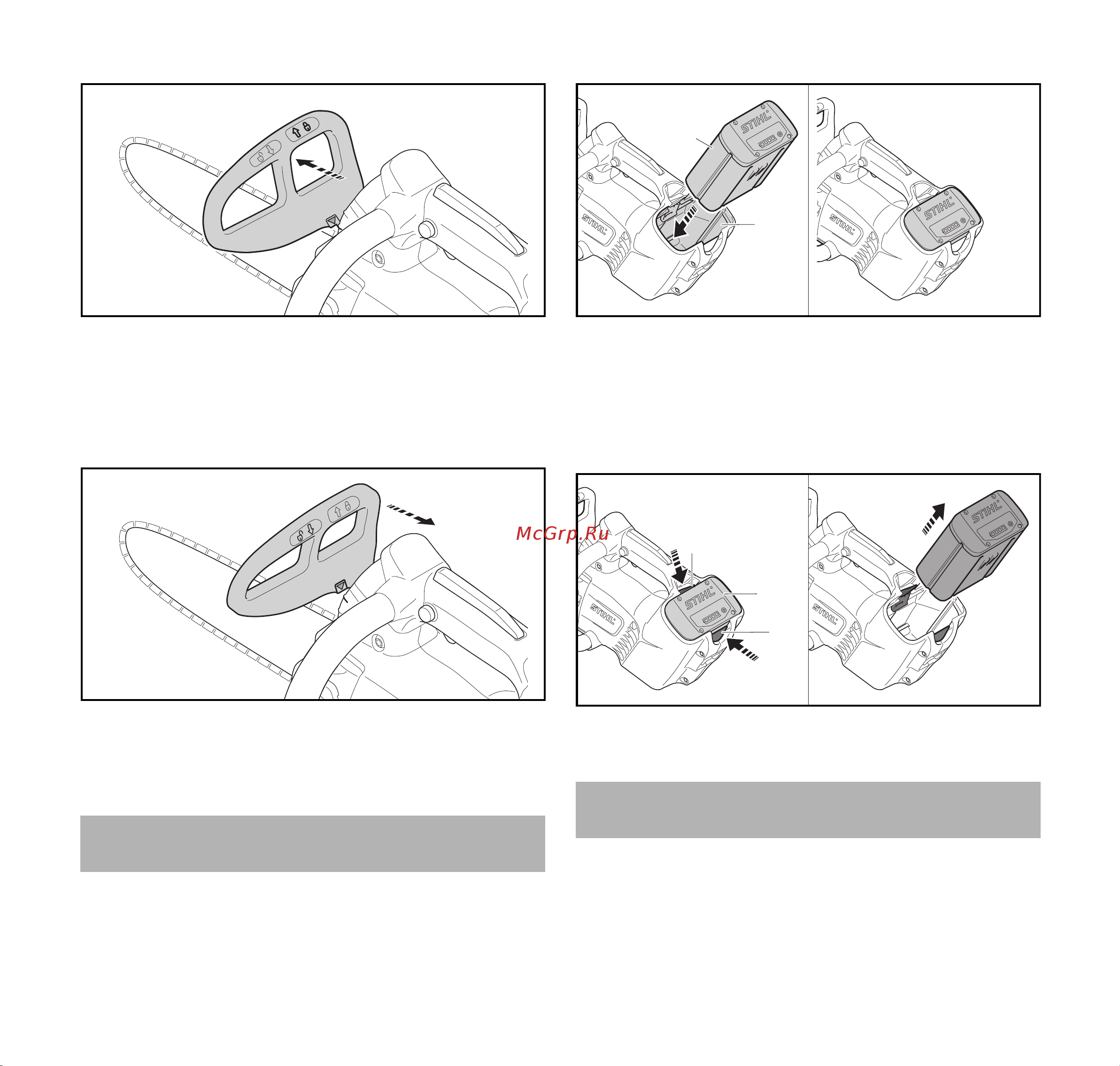

8 Removing and Fitting the Battery
► Push the hand guard away from the handlebar with your
left hand.
The hand guard engages with an audible click. The chain
brake is engaged.
7.2 Disengaging the Chain Brake
► Pull the hand guard back towards the handle with your left
hand.
The hand guard engages with an audible click. The chain
brake is disengaged.
8.1 Fitting the Battery
► Engage the chain brake.
► Push the battery (1) into the battery compartment (2) as
far as stop.
The battery (1) engages in position with a click.
8.2 Removing the Battery
► Stand the saw on a level surface.
► Depress both locking levers (1).
The battery (2) is unlocked and can be removed.
9.1 Switching On
► Hold the saw with your right hand on the control handle –
wrap your thumb around the control handle.
► Disengage the chain brake.
8 Removing and Fitting the Battery
0000-GXX-6240-A0 0000-GXX-6241-A0
9 Switching the Saw On/Off
1
2
0000-GXX-6242-A0
2
1
1
0000-GXX-6243-A0
