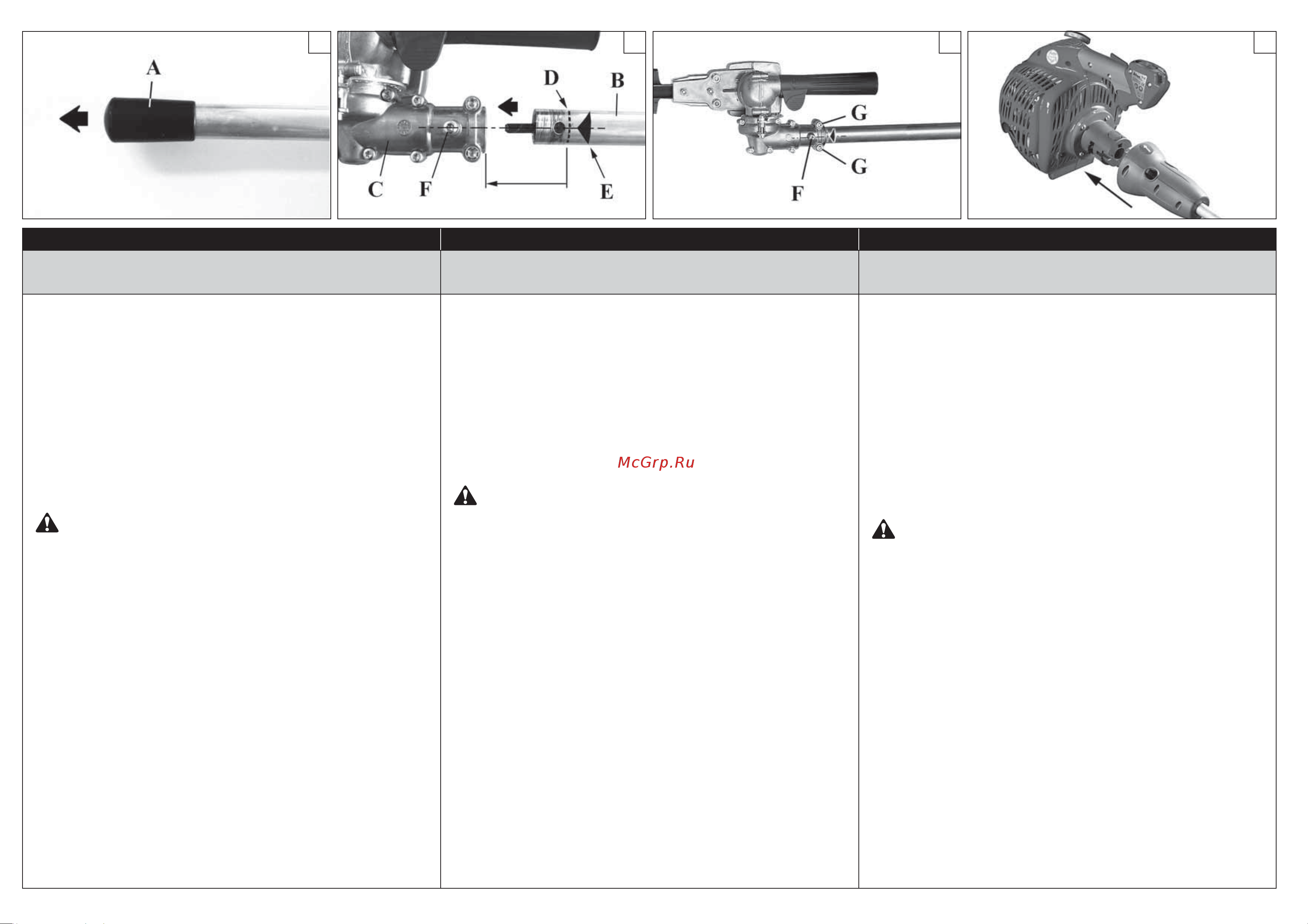

MONTAGEM ΕΥΝΑΡΜΟΛΟΓΗΣΗ MONTAJ
MONTAGEM DA FERRAMENTA DE CORTE (corta-sebes
comprido)
Retire a tampa (A, Fig. 1)1)
Insira o tubo de transmissão (B, Fig. 2) na ferramenta 2)
de corte (C) até à linha tracejada (D) indicada na
etiqueta, certificando-se de que a seta (E) fica
alinhada com o parafuso de centragem (F)
Fixe o parafuso de centragem (F, Fig. 3) e 3)
posteriormente os parafusos de xação (G, Fig. 3)
MONTAGEM DO ACESSÓRIO NO MOTOR
CAUTELA – Quando acoplar os acessórios ao motor,
certifique-se sempre do perfeito alinhamento da
transmissão com o engate rápido do motor para
facilitar a montagem.
1) Para acoplar o acessório ao motor (Fig.4), insira o
engate rápido até fazer coincidir a seta (A, Fig.5) com
o símbolo do “aloquete aberto”.
2) A ferramenta pode ser bloqueada em duas posições
(0° e 90°). Rode, depois, para a esquerda (Fig.5),
conforme a posição desejada, até fazer coincidir a
seta (A) com o símbolo do “aloquete fechado” (Fig.6).
A confirmação do engate é dada pelo botão de
comando de engate rápido (B, Fig.6), que se insere
automaticamente no respectivo lugar.
DESMONTAGEM DO ACESSÓRIO DO MOTOR (Fig.7)
Para desengatar o acessório do motor, accione o botão
de comando de engate rápido (B) e, simultaneamente,
rode para a direita ou para a esquerda, conforme a
posição desejada, até fazer coincidir a seta (A) com o
símbolo do “aloquete aberto”.
ΟΔΗΓΊΕΣ ΤΟΠΟΘΈΤΗΣΗΣ ΚΟΠΤΙΚΟΎ ΕΞΑΡΤΉΜΑΤΟΣ
(θαμνοκοπτικό μεγάλου μήκους)
Αφαιρέστε το καπάκι (Α, εικ. 1)1)
Εισάγετε τον άξονα μετάδοσης (B, εικ. 2) στο κοπτικό 2)
εξάρτημα (C) έως τη διακεκομμένη γραμμή (D) στην
ετικέτα, φροντίζοντας το βέλος (E) να είναι
ευθυγραμμισμένο με τη βίδα κεντραρίσματος (F)
Στερεώστε τη βίδα κεντραρίσματος (F, εικ. 3) και, στη 3)
συνέχεια, τις βίδες στερέωσης (G, εικ. 3)
ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΕΞΑΡΤΗΜΑΤΟΣ ΣΤΟΝ ΚΙΝΗΤΗΡΑ
ΠΡΟΣΟΧΗ - Όταν συνδέετε τον κινητήρα με τα
εξαρτήματα, επιβεβαιώνετε πάντοτε τη σωστή
ευθυγράμμιση του συστήματος κίνησης με τη
διάταξη ταχείας σύζευξης του κινητήρα για να
διευκολύνετε τη συναρμολόγηση.
1) Για να συνδέσετε το εξάρτημα στον κινητήρα (Εικ. 4)
εισάγετε τη διάταξη ταχείας σύζευξης μέχρι να
συμπέσει το βέλος (Α, Εικ.5) με το σύμβολο “ανοιχτή
κλειδαριά”.
2) Το εξάρτημα μπορεί να ασφαλίσει σε δύο θέσεις
(0° και 90°). Περιστρέψτε προς τα δεξιά ή προς τα
αριστερά (εικ. 5), ανάλογα με την επιθυμητή θέση,
μέχρι το βέλος (A) να αντιστοιχιστεί με το σύμβολο της
«κλειστής κλειδαριάς» (εικ. 6). Η επιβεβαίωση της
σύζευξης θα σας δοθεί από το πλήκτρο γρήγορου
χειρισμού (Β, Εικ.6),που θα μπει αυτόματα στη θέση
του.
ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ ΕΞΑΡΤΗΜΑΤΟΣ ΑΠΟ ΤΟΝ
ΚΙΝΗΤΗΡΑ (Εικ.7)
Για να αποσυνδέσετε το εξάρτημα από τον κινητήρα,
πατήστε το κουμπί ελέγχου ταχείας σύνδεσης (B) και
περιστρέψτε το ταυτόχρονα προς τα δεξιά ή προς τα
αριστερά, ανάλογα με την επιθυμητή θέση, μέχρι το
βέλος (A) να αντιστοιχιστεί με το σύμβολο της «ανοικτής
κλειδαριάς».
KESME APARATI MONTAJ TALİMATLARI (uzun kesme
makinesi)
Kapağı çıkarınız (A, Şek. 1)1)
Tahrik borusunu (B, Şek. 2) kesme aparatına (C) 2)
etikette gösterilen kesikli çizgiye (D) kadar, okun (E)
hizalama vidasına (F) denk gelmesine dikkat ederek
takınız.
Hizalama vidasını (F, Şek. 3) ve ardından sabitleme 3)
vidasını (G, Şek. 3) takınız
AKSESUARIN MOTORA TAKILMASI
DİKKAT – Motoru aksesuarlara takarken, montaj
işlemini kolaylaştırmak için transmisyon kayışının
motorun hızlı takma kancası ile tam olarak hizalı
olduğunu daima kontrol ediniz.
1) Aksesuarı motora takmak için (Şek. 4), ok “açık kilit”
sembolü ile (A, Şek. 5) karşılaşıncaya kadar hızlı takma
kancasını geçiriniz.
2) Cihaz iki pozisyonda kilitlenebilir (0° ve 90°). Daha
sonra ok (A), “kapalı kilit” sembolü (Şek.6) ile
karşılaşıncaya kadar seçilen pozisyona bağlı olarak
saat yönünde veya saatin tersi yönde (Şek. 5) çeviriniz.
Takılma işleminin gerçekleştirildiği hızlı takma kancası
kumanda tuşu (B, Şek.6) tarafından, yuvaya otomatik
olarak girmek suretiyle onaylanacaktır.
AKSESUARIN MOTORDAN SÖKÜLMESİ (Şek. 7)
Aksesuarı motordan sökmek için, hızlı takma kancasını
(B) hareket ettiriniz ve ok (A) “açık kilit” sembolü ile
karşılaşıncaya kadar aynı anda, seçilen pozisyona bağlı
olarak saat yönünde veya saatin tersi yönde çeviriniz.
