57
567
Česky Pуccкий Polski
MONTÁŽ СБОРКА MONTAŻ
MONTÁŽ ŘEZNÉHO NÁSTROJE (plotové nůžky
dlouhé)
Odstraňte zátku (A, obr. 1)1)
Trubku hřídele (B, obr. 2) zasuňte do řezného nástroje 2)
(C) až po čárkovanou čáru (D) vyznačenou na etiketě
a dávejte pozor, aby šipka (E) byla v ose se středicím
šroubem (F)
Připevněte středicí šroub (F, obr. 3) a pak připevňovací 3)
šrouby (G, obr. 3)
MONTÁŽ PŘÍSLUŠENSTVÍ NA MOTOR
POZOR - Když se spojuje motor s příslušenstvím,
vždy zkontrolujte správné vyrovnání převodu
s rychlospojkou motoru, aby se usnadnila montáž.

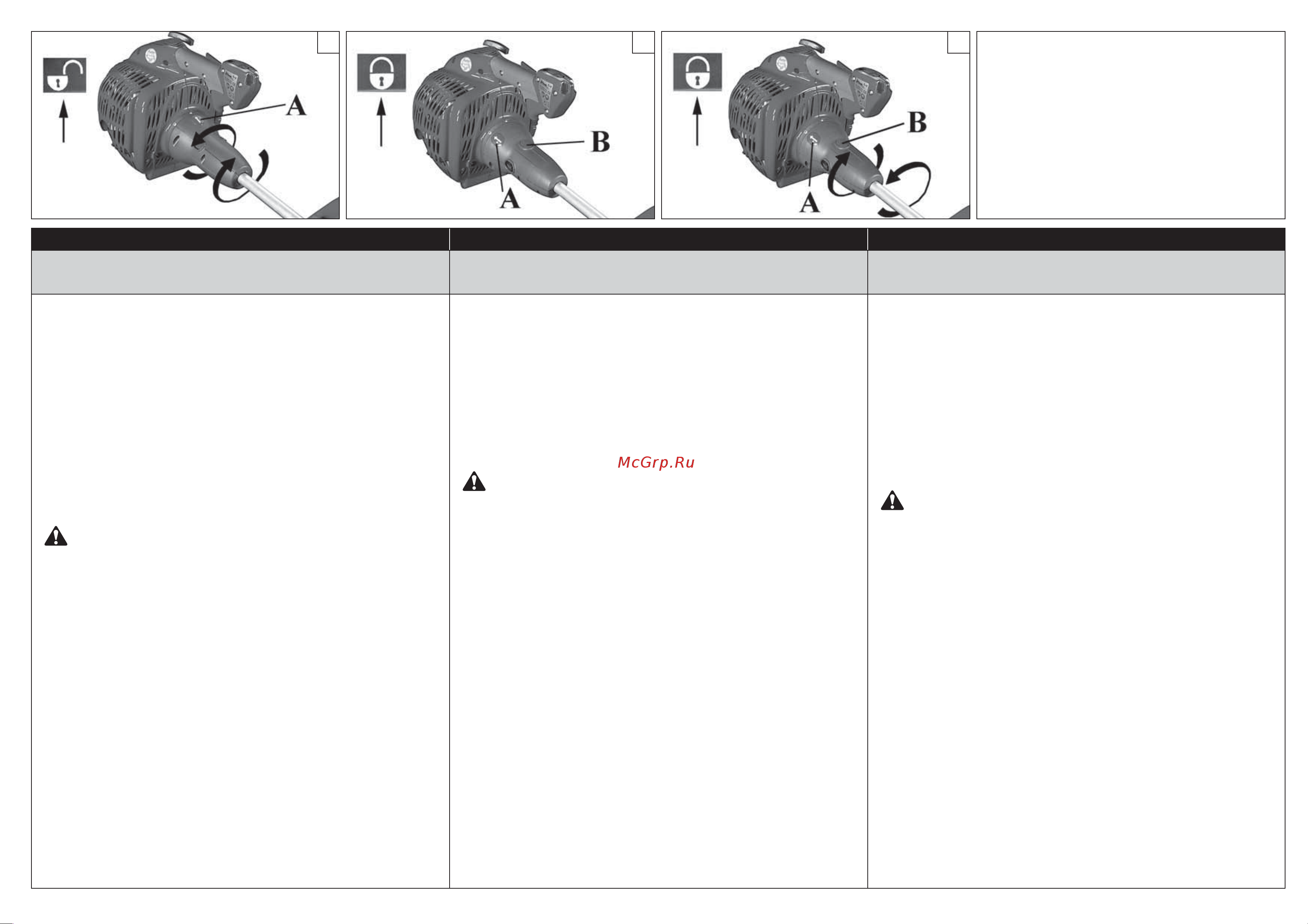

1) Pro spojení nástavce s motorem (obr. 4) zasuňte
rychlospojku tak, až je šipka (A, obr. 5) na symbolu
“otevřeného zámku”.
2) Nástavec je možné zablokovat ve dvou polohách
(0° a 90°). Otočte jím směrem doprava nebo doleva
(obr. 5) podle zvolené polohy, až je šipka (A) na
symbolu “zavřeného zámku” (obr. 6).Provedené
spojení je potvrzeno tlačítkem ovládání rychlospojky
(B, obr. 6), které automaticky zapadne na své místo.
DEMONTÁŽ PŘÍSLUŠENSTVÍ Z MOTORU (obr. 7)
Chcete-li nástavec odpojit od motoru, stiskněte tlačítko
ovládání rychlospojky (B) a současně otočte
rychlospojkou doprava nebo doleva podle zvolené
polohy tak, až je šipka (A) na symbolu “otevřeného
zámku”.
МОНТАЖ УЗЛА РЕЗКИ (длинный кусторез)
Снимите крышку (A, Рис. 1)1)
Вставьте трансмиссионную трубку (В, Рис. 2) в узел 2)
резки (C) до пунктирной линии (D), показанной на
этикетке, обращая внимание на то, чтобы стрелка
(E) была на одной оси с центровочным винтом (F)
Затяните центровочный винт (F, Рис. 3), а затем - 3)
винты крепления (G, Рис. 3)
МОНТАЖ ПРИСПОСОБЛЕНИЯ НА ДВИГАТЕЛЬ
ОСТОРОЖНО - Для упрощения монтажа, при
соединении двигателя и приспособления, всегда
проверяйте полностью ли выровнена
трансмиссия и быстродействующее соединение
двигателя.
1) Для соединения приспособления и двигателя
(рис.4), вставьте быстродействующее соединение
так, чтобы стрелка (А, рис.5) совпала бы с символом
«открытый замок».
2) Насадка может быть зафиксирована в двух
положениях (0° и 90°). Поверните ее по или против
часовой стрелки (Рис.5), в зависимости от
выбранного положения так, чтобы стрелка (A)
совпала с символом “закрытый замок” (Рис.6). На
успешное сцепление указывает кнопка управления
быстродействующим соединением (B, рис.6),
которая автоматически входит в соответствующее
гнездо.
ДЕМОНТАЖ ПРИСПОСОБЛЕНИЯ С ДВИГАТЕЛЯ
(рис.7)
Для снятия насадки с агрегата, нажмите кнопку
управления быстроразъемным соединением (В) и
одновременно поверните ее по или против часовой
стрелки, в зависимости от выбранного положения,
так, чтобы стрелка (А) совпала с символом “открытый
замок”.
WSKAZÓWKI DOTYCZĄCE MONTAŻU NARZĘDZIA
TNĄCEGO (długie nożyce do żywopłotu)
Zdjąć korek (A, rys. 1).1)
Wsunąć wał obrotowy (B, rys. 2) w narzędzie tnące 2)
(C) aż do przerywanej linii (D) pokazanej na etykiecie,
zwracając uwagę na to, aby strzałka (E) znajdowała
się w osi ze śrubą centrującą (F)
Przykręcić śrubę centrującą (F, rys. 3), a następnie 3)
śruby mocujące (G, rys. 3)
MONTAŻ AKCESORIÓW NA SILNIKU
OSTROŻNIE - Podczas montażu akcesoriów na
silniku należy zawsze sprawdzić idealne wyrównanie
napędu z szybkozłączem silnika, aby ułatwić
montaż.
1) Aby zamontować narzędzie na silniku (rys. 4), należy
wsunąć szybkie złącze w taki sposób, aby strzałka
(A, rys. 5) pokrywała się z symbolem „otwartej
kłódki”.
2) Urządzenie można zablokować w dwóch pozycjach
(0° i 90°). Następnie obracać je w kierunku zgodnym
z ruchem wskazówek zegara lub przeciwnym do
ruchu wskazówek zegara (Rys. 5), w zależności od
wybranej pozycji, dopóki strzałka (A) nie pokryje się
z symbolem „zamkniętej kłódki” (Rys. 6). Jeżeli
czynność ta została wykonana prawidłowo, przycisk
do obsługi szybkozłącza (B, Rys. 6) wsunie się
automatycznie na miejsce.
DEMONTAŻ AKCESORIÓW Z SILNIKA (Rys. 7)
Aby odłączyć narzędzie od silnika, należy wcisnąć
przycisk szybkozłącza (B) i równocześnie obracać
narzędzie w kierunku zgodnym z ruchem wskazówek
zegara lub przeciwnym do ruchu wskazówek zegara, w
zależności od wybranej pozycji, dopóki strzałka (A) nie
pokryje się z symbolem „otwartej kłódki”.
