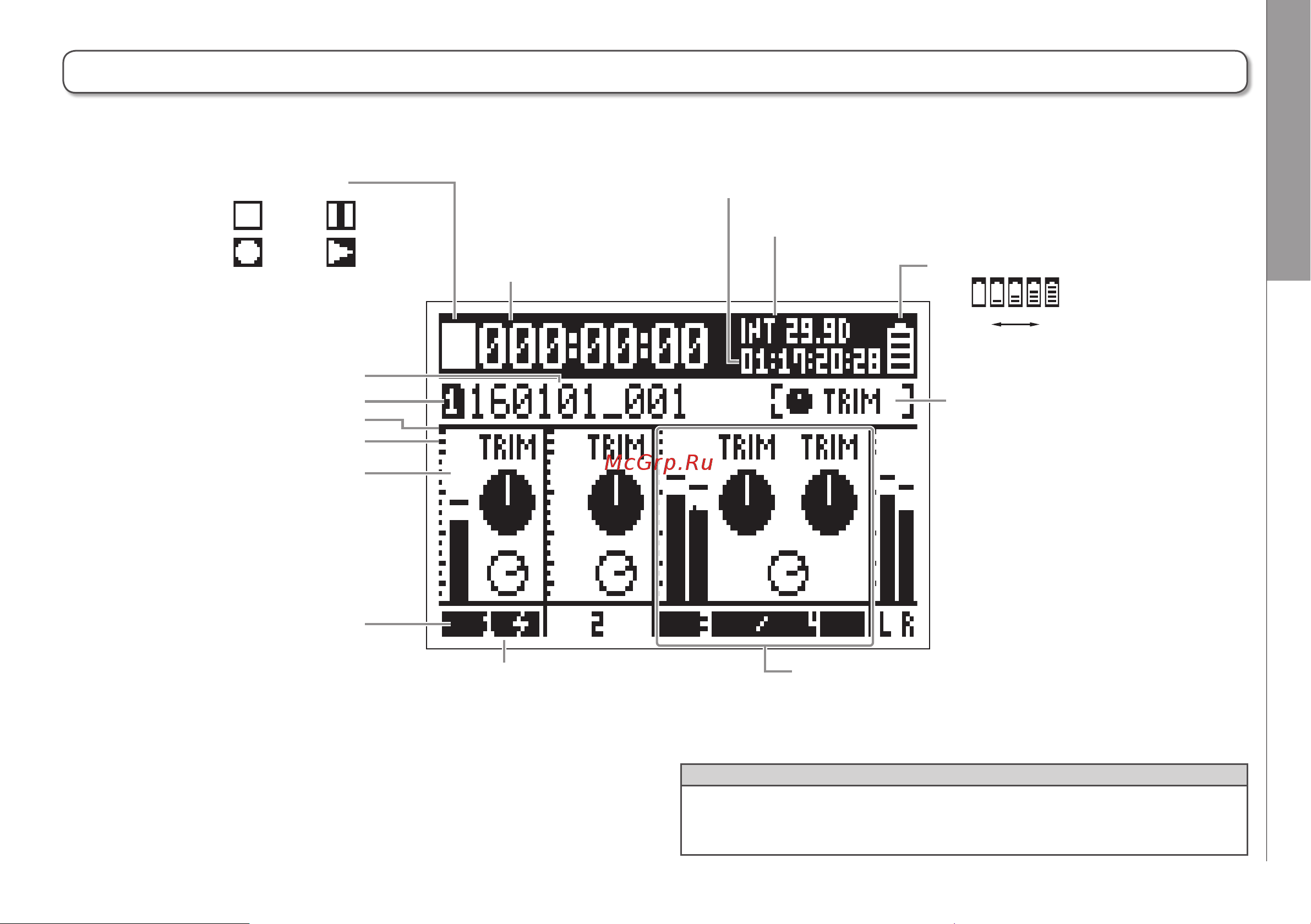

ЖК-дисплей
F
Многодорожечный портативный рекордер
11
ЖК-дисплей
Текущий дубль
Карта памяти
Стоп
Текущий статус
Запись
Счетчик (прошедшее время
записи / воспроизведения)
Частота кадров
INT: внутренний таймкод
EXT: внешний таймкод
Таймкод записи /
воспроизведения
Оставшийся
заряд батареи
Разря-
жено
Полный заряд
Связанные дорожки
Регулируемый
параметр
Индикатор
уровня
Номер дорожки
Индикатор
клиппирования
Лимитер
Пауза
Воспр.
Фантомное / подключаемое питание
Подсказка
•
Дорожки, связанные в стереопару, отображаются в виде "3/4".
•
Чтобы вернуться в главный экран, нажмите и удерживайте
кнопку m .
Главный экран
■
Микшер
