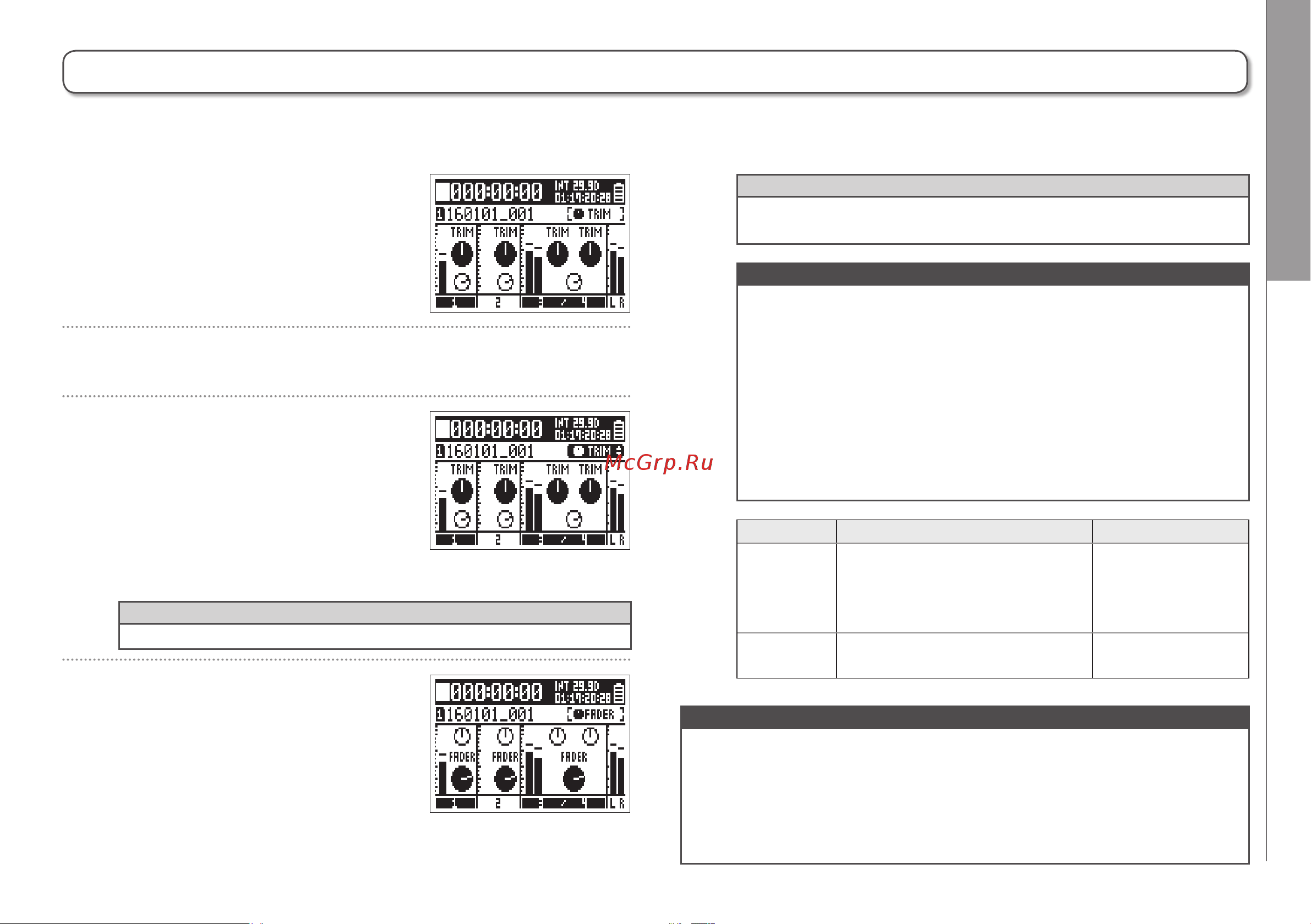

Zoom F4 [27/160] Настройка уровня на входе и на мониторах
![Zoom F4 [27/160] Настройка уровня на входе и на мониторах](/views2/2007839/page27/bg1b.png)
Запись
Настройка уровня на входе и на мониторах
F
Многодорожечный портативный рекордер
27
Настройка уровня на входе и на мониторах
1.
В главном экране откройте
микшер. (→ Стр.11)
2.
Нажмите E.
3.
С помощью e выберите
параметр для настройки
и нажмите
E.
Подсказка
Выберите TRIM или FADER.
4.
Вращайте фейдер выбранной
дорожки, чтобы настроить
значение параметра.
Значение параметра на дисплее
будет изменяться при вращении
регулятора.
Подсказка
Позиция регулятора на дисплее всегда показывает текущее
значение параметра.
Примечание
Если после изменения параметра положение регулятора
a
и его положение на дисплее отличаются, вращение
a
никак не повлияет на настройку. В этом случае, поверните
регулятор
a
так, чтобы его положение совпадало с
положением
экранного регулятора, и они должны
синхронизироваться. После этого вы снова сможете
изменять значение параметров с помощью регулятора.
Параметр
Диапазон значений
Пояснение
TRIM
XLR-входы (микрофонные):
+10–+75 дБ
TRS-входы (линейные):
−10–+55 дБ
Настройка уровня
входного сигнала.
FADER
Заглушено, −48,0 – +12,0 дБ
Настройка уровня
мониторинга.
Примечание
•
.
•
Настройки уровня мониторинга сохраняются отдельно для каждого
дубля. Их можно изменить во время воспроизведения.
(→ Стр.50)
•
Настройки баланса не сохраняются для дубля, если файл
записывается в формате MP3.
Для каждой дорожки можно настроить уровень входа (TRIM) и мониторинга (FADER).
Настройки уровня мониторинга влияют только на исходящий
сигнал. Они никак не влияют на запись.
