Zoom F4 [93/160] Посыл сигнала на дополнительный выход sub out
![Zoom F4 [93/160] Посыл сигнала на дополнительный выход sub out](/views2/2007839/page93/bg5d.png)
Настройки выходов
Маршрутизация сигналов (Routing)
F
Многодорожечный портативный рекордер
93
Примечание
6.
Нажмите
m.

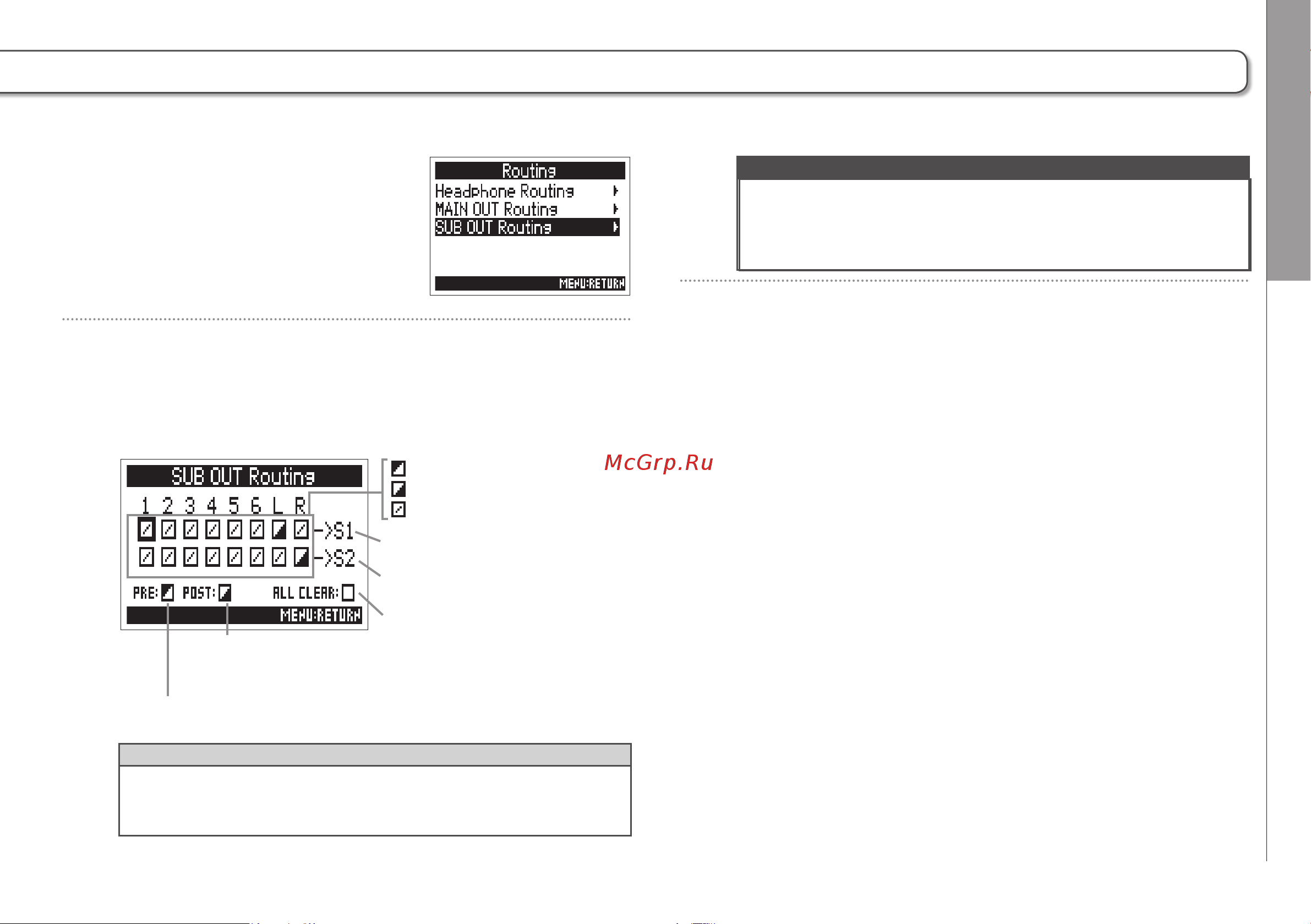

Посыл сигнала на дополнительный выход (SUB OUT)
4.
5.
Дорожки, посылаемые на доп.выход 1
Дорожки, посылаемые на доп.выход 2
До фейдера
После фейдера
Отключено
Сброс настроек
Подсказка
С помощью e выберите
SUB OUT Routing
и нажмите E .
С помощью e выберите дорожки для выхода 1
или выхода 2 и нажмите
E.
Дорожки
1–6 до фейдера
Нажмите, чтобы пролистать настройки
•
Дорожки 1–6 после фейдера (отменить остальные)
• Дорожки L/R после фейдера (отменить остальные)
С помощью
E
перемещайтесь между режимами:
До фейдера → После фейдера
→ Отключено.
•
Для дорожек 1–6 можно установить режим до или после фейдера.
•
Для дорожек L/R можно установить только режим после фейдера.
•
Нельзя одновременно выбрать дорожки 1–6 и L/R. Выбор
одного набора дорожек отменит выбор другого.
