Настройки входов
Настройки фантомного питания (Phantom)
80
Подсказка
Фантомное питание позволяет подключать устройства, которые
требуют внешнего питания, например, некоторые конденсаторные
микрофоны. Стандартное напряжение составляет +48В, но
некоторые устройства могут работать при меньшем напряжении.
Примечание
Не используйте эту функцию с устройствами, которые не требуют
фантомного питания, т.к. это может привести к их поломке.
1.
Нажмите
m.
2.
3.
▶
В этом меню доступны следующие операции:
Использование фантомного питания........................................ Стр.81
Установка напряжения ............................................................... Стр.81
Отключение фантомного питания во время воспр. .................Стр.82

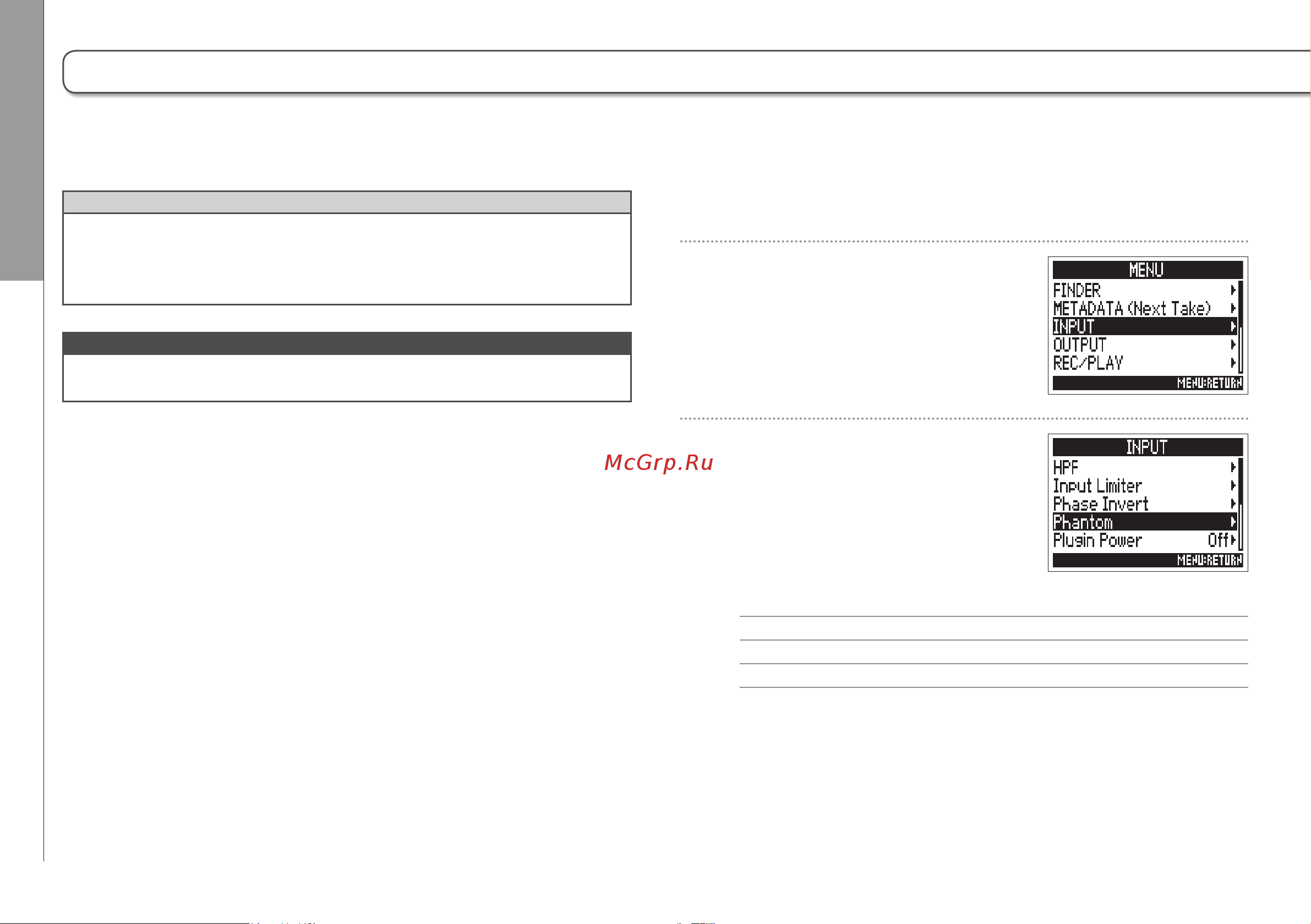

Настройки фантомного питания (Phantom)
F4 может обеспечивать микрофон фантомным питанием. Вы можете установить напряжение +24В или +48В и настраивать
параметры фантомного питания отдельно для каждой дорожки.
С помощью e выберите
Input и нажмите E .
С помощью e выберите
Phantom и нажмите E .
