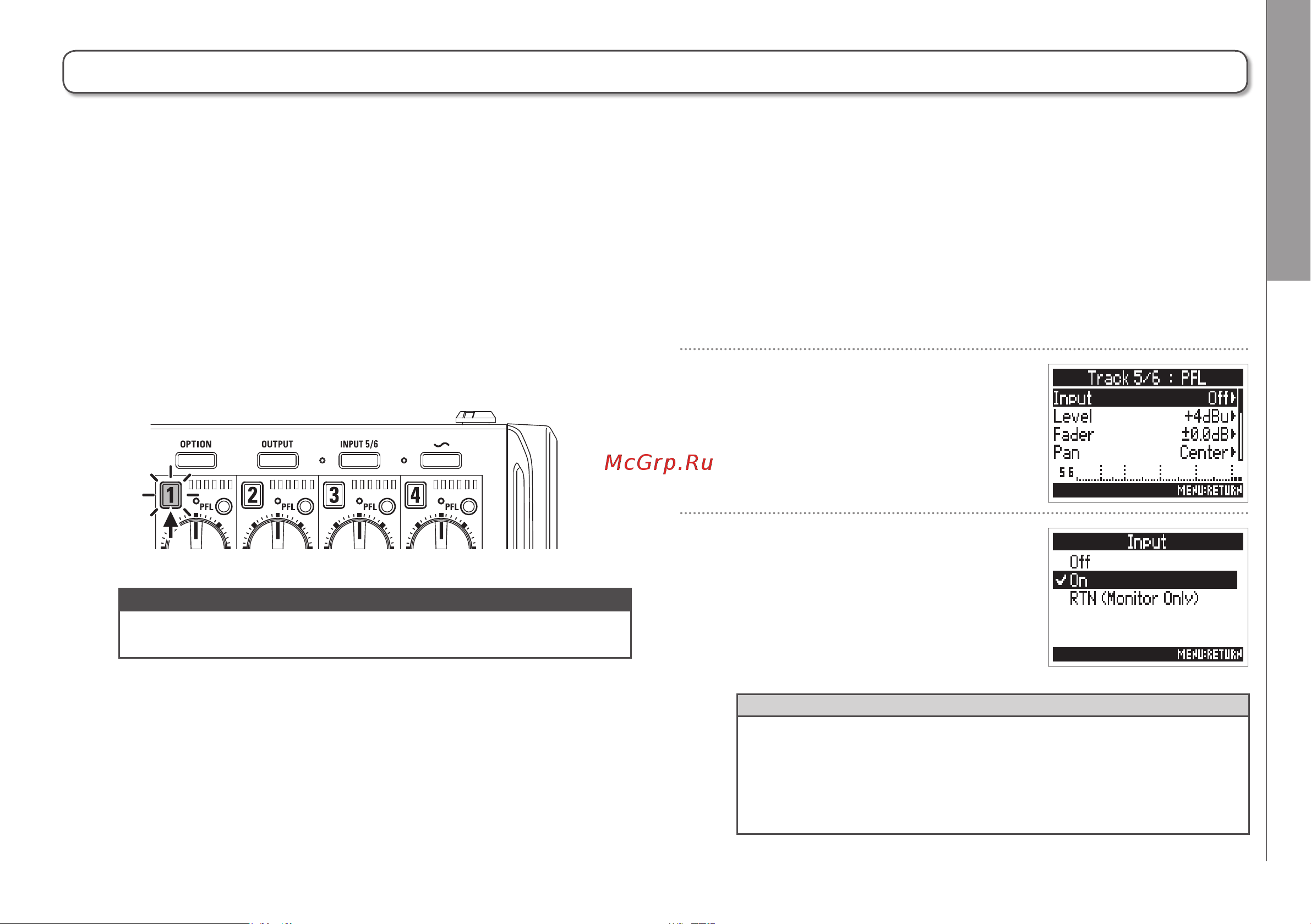

![Zoom F4 [25/160] Установка входов](/views2/2007839/page25/bg19.png)
Запись
Выбор входов
F
Многодорожечный портативный рекордер
25
Установка входов
Вы можете выбрать, с каких входов записывать сигнал.
Сигнал с выбранных входов будет записываться на соответствующие дорожки.
Например, сигнал с первого входа будет записан на дорожку 1, а со второго - на дорожку 2.
Выбор входов
1.
Нажмите кнопку дорожки с номером входа, с
которого вы хотите записывать сигнал. При этом
загорится индикатор дорожки.
Примечание
Сигнал с выбранных входов также будет направляться на
дорожки L/R.
Выбор входа 5/6
1.
Нажмите
i.
2.
С помощью
e
выберите
INPUT и нажмите
E.
3.
С помощью
e
выберите
ON и нажмите
E.
Подсказка
•
Вход 5/6 (RTN) может использоваться для мониторинга с
подключенного устройства. (→ Стр.88)
•
Для включения/выключения входа 5/6 также можно
нажать и удерживать кнопку
i.
