Подготовка
Подключение питания
14
Preparations
Подключение питания

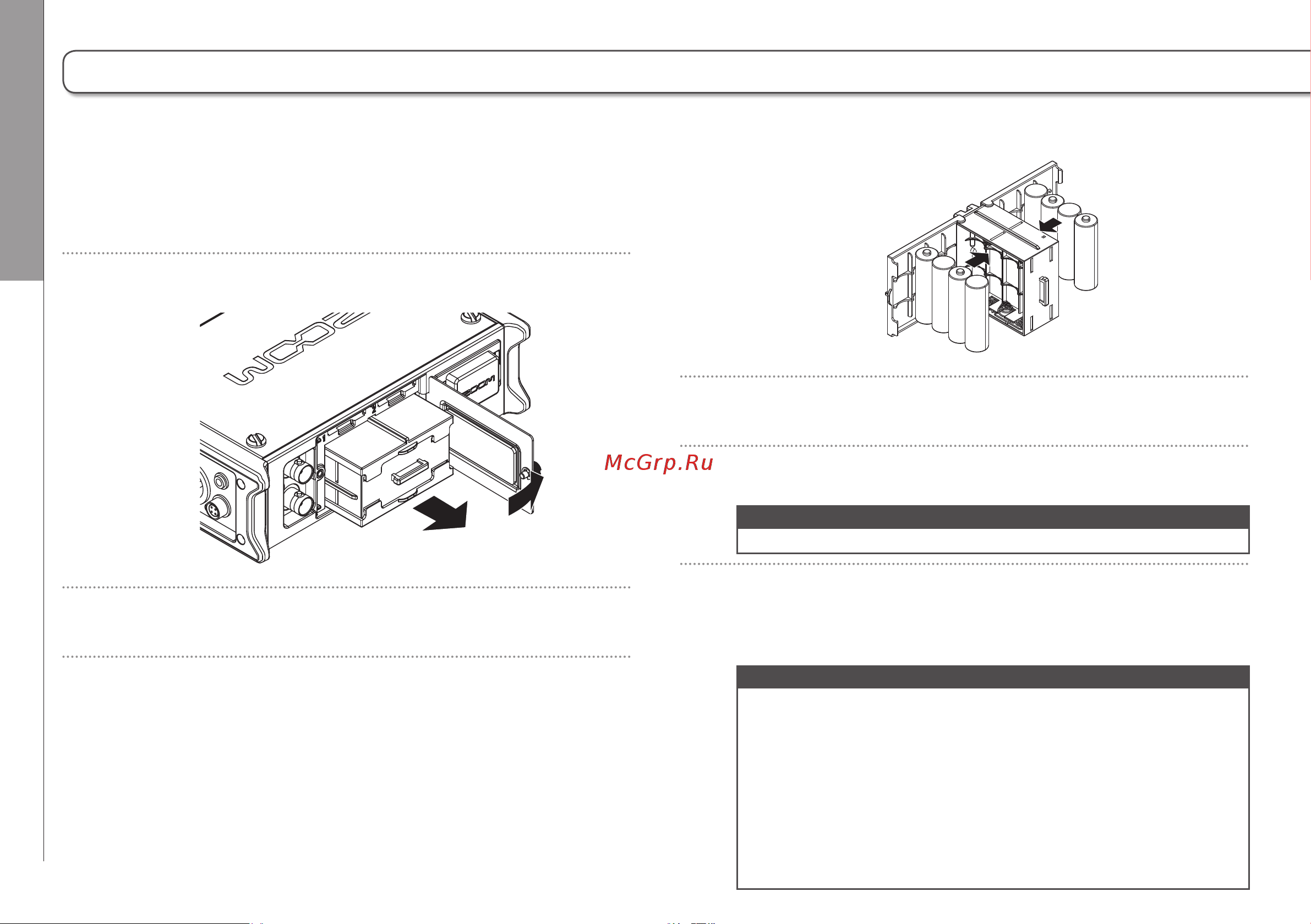

Использование батарей АА
1.
Выключите устройство и отвинтите винт, который
крепит крышку отсека для батарей.
2.
Выньте кейс для батарей из отсека.
3.
Откройте крышку кейса.
4.
Вставьте батареи.
＋
－
－
＋
＋
－
－
＋
＋
－
＋
＋
－
－
5.
Закройте крышку кейса.
6.
Вставьте кейс в отсек.
Примечание
Установите кейс так, чтобы направляющий рельс был вверху.
7.
Закройте крышку отсека для батарей и
привинтите ее.
Примечание
•
Убедитесь, что винт, крепящий отсек, крепко закручен,
иначе крышка может слететь в самый неподходящий
момент.
•
Используйте вместе только батареи одного типа
(щелочные, никель-метал-гидридные или литиевые)
•
После установки батарей укажите источник питания в
разделе "Power Source". (→ Стр.20)
•
Если на индикаторе заряда батарей нулевой заряд, как можно
скорее выключите устройство и вставьте новые батареи.
