Настройки входов

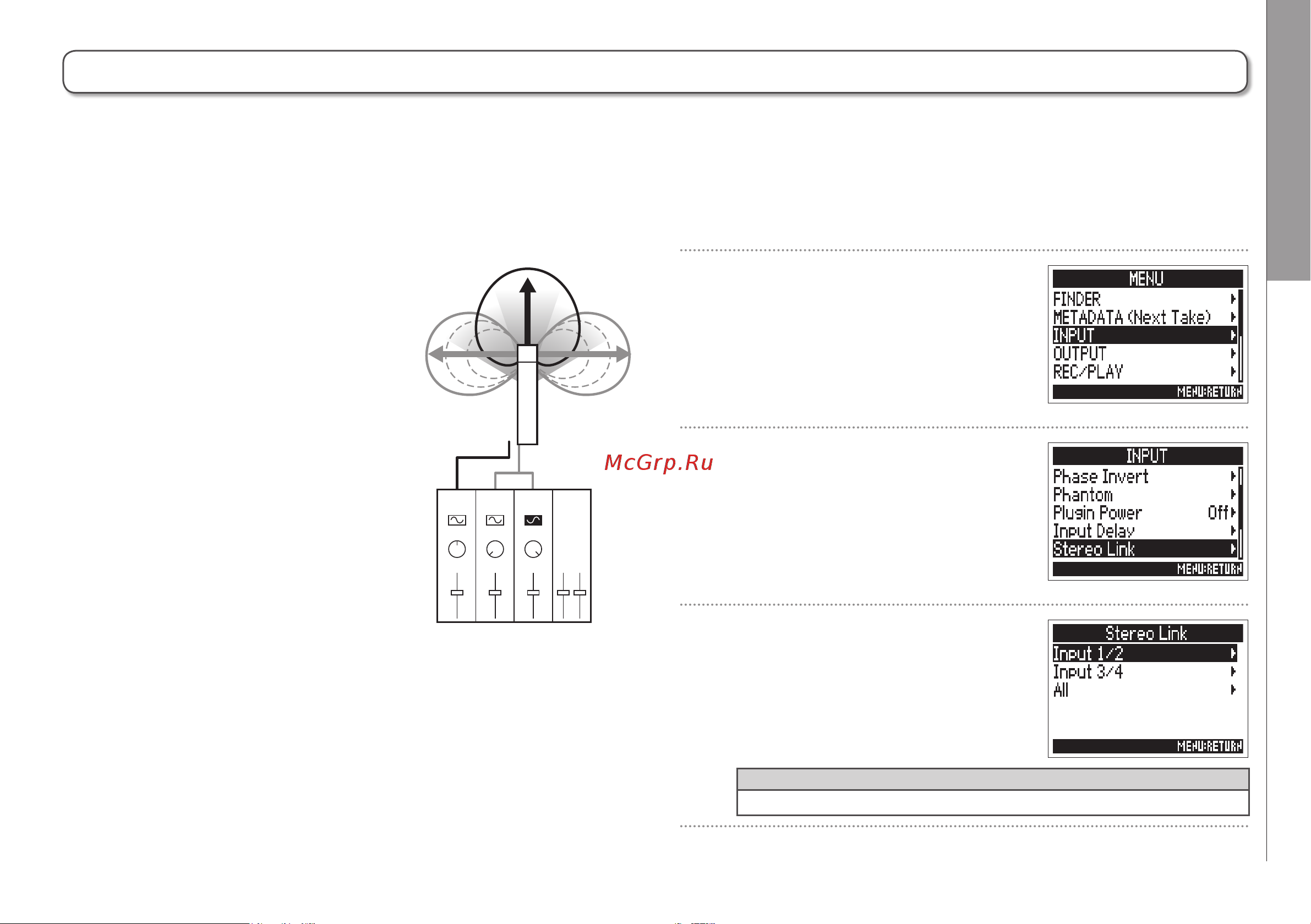

Конвертация в стерео (Stereo Link Mode)
F
Многодорожечный портативный рекордер
85
Конвертация в стерео (Stereo Link Mode)
Обзор формата Mid-Side
С помощью этой технологии вы можете конвертировать
в стерео сигналы с узконаправленного микрофона,
авававвввввввввввввввввввввввввввввввввввв
Также эта технология полезна для моделирования
акустики комнаты. Так как она дает много возможностей,
ее используют не толькo в студии, но и, например, на
репетициях и живых выступлениях.
1.
Нажмите
m.
2.
3.
4.
Подсказка
Чтобы выбрать сразу все дорожки, нажмите All.
Сигналы с микрофона, записывающего в формате Mid-Side, можно направить на дорожки, соединенные в стереопару, и таким
образом получить сигнал в стерео. Подробнее об этом в разделе "Связывание дорожек в стереопару" (→ Стр.26).
Phase
S+
M S-
Master
Pan
Phase
Pan
Phase
Pan
L R
снимающего центр панорамы, и
разнонаправленного сайд-
микрофона, который записывает
края панорамы.
Вы можете настроить ширину
стереобазы, отрегулировав уровень
сайд-компонента.
За счет возможности записывать
широкую панораму технология Mid-
Side идеально подходит для записи
множественных источников звука, в
том числе оркестров, концертов и
звуковых пейзажей.
Side-
микрофон
Mid-
микрофон
С помощью e выберите
Input
и нажмите E
.
С помощью e выберите
Stereo Link и нажмите E .
С помощью e выберите
дорожки и нажмите E .
