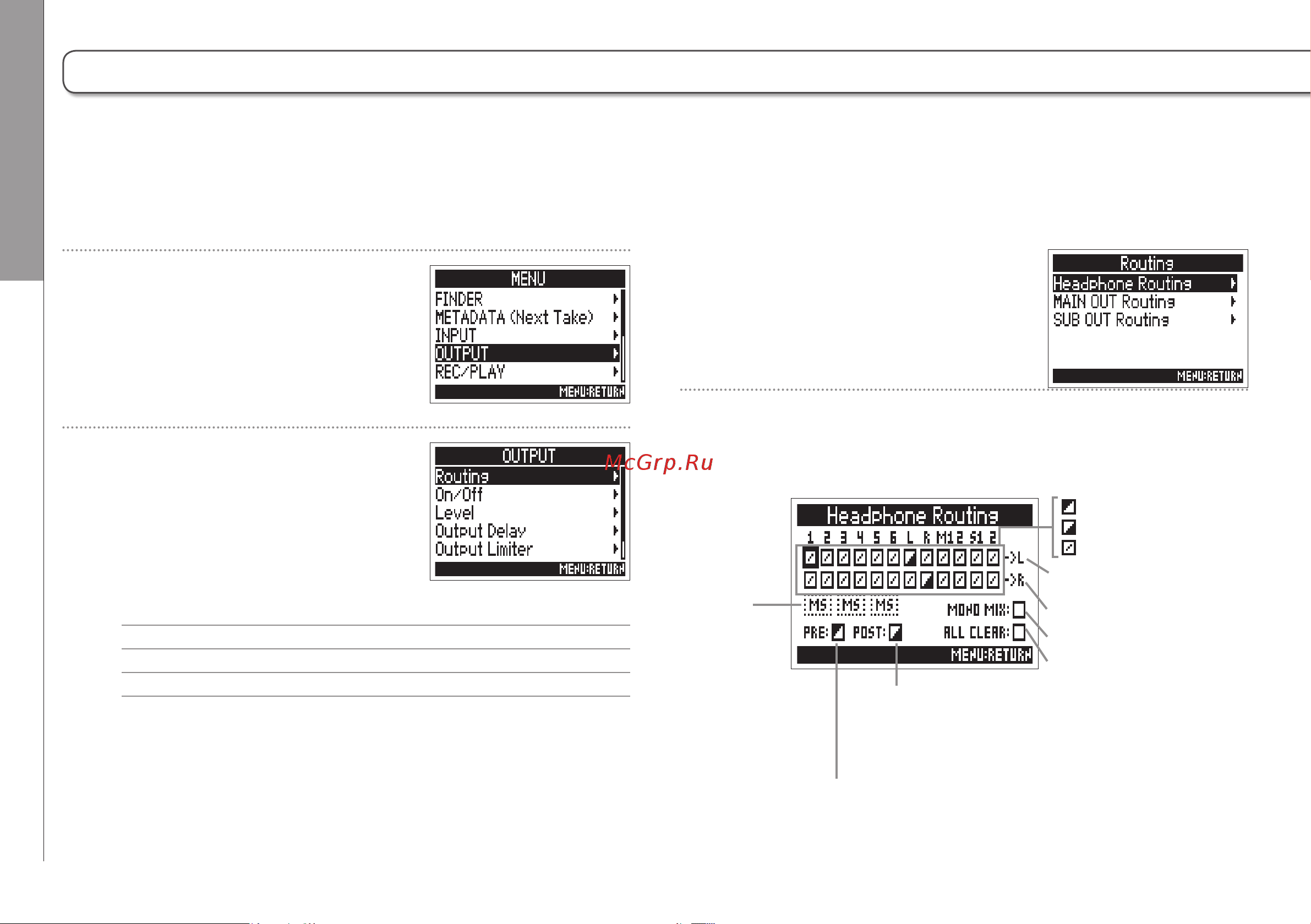

Настройки выходов
Маршрутизация сигналов (Routing)
90
1.
Нажмите
m.
2.
3.
▶
В этом меню доступны следующие операции:
Настройка посыла на наушники ................................................ Стр.90
Настройка посыла на главный выход........................................ Стр.92
Настройка посыла на дополнительный выход
..............................Стр.93
Настройка посыла на наушники
4.
5.
Дорожки 1–6 до фейдера (отменить MS)
Мониторинг
сигнала
Mid-side
Нажмите, чтобы пролистать настройки
•
Дорожки 1–6 после фейдера (отменить остальные)
•
Дорожки L/R после фейдера (отменить остальные)
•
M1/M2 после фейдера (отменить остальные)
•
S1/S2 после фейдера
(отменить MS)
До фейдера
После фейдера
Выключено
Сброс настроек
Моно микс
Дорожки, посылаемые
в левый канал наушников
Дорожки, посылаемые
в правый канал наушников
Маршрутизация сигналов (Routing)
Для каждой дорожки можно настроить тип сигналов, посылаемых на наушники, главный (MAIN OUT) и дополнительный (SUB
OUT) выходы: до фейдера или после фейдера.
Output settings
С помощью e выберите
Output и нажмите E .
С помощью e выберите
Routing и нажмите E .
С помощью e выберите
Headphone Routing
и нажмите E .
С помощью e выберите дорожки/выходы
и нажмите E .
