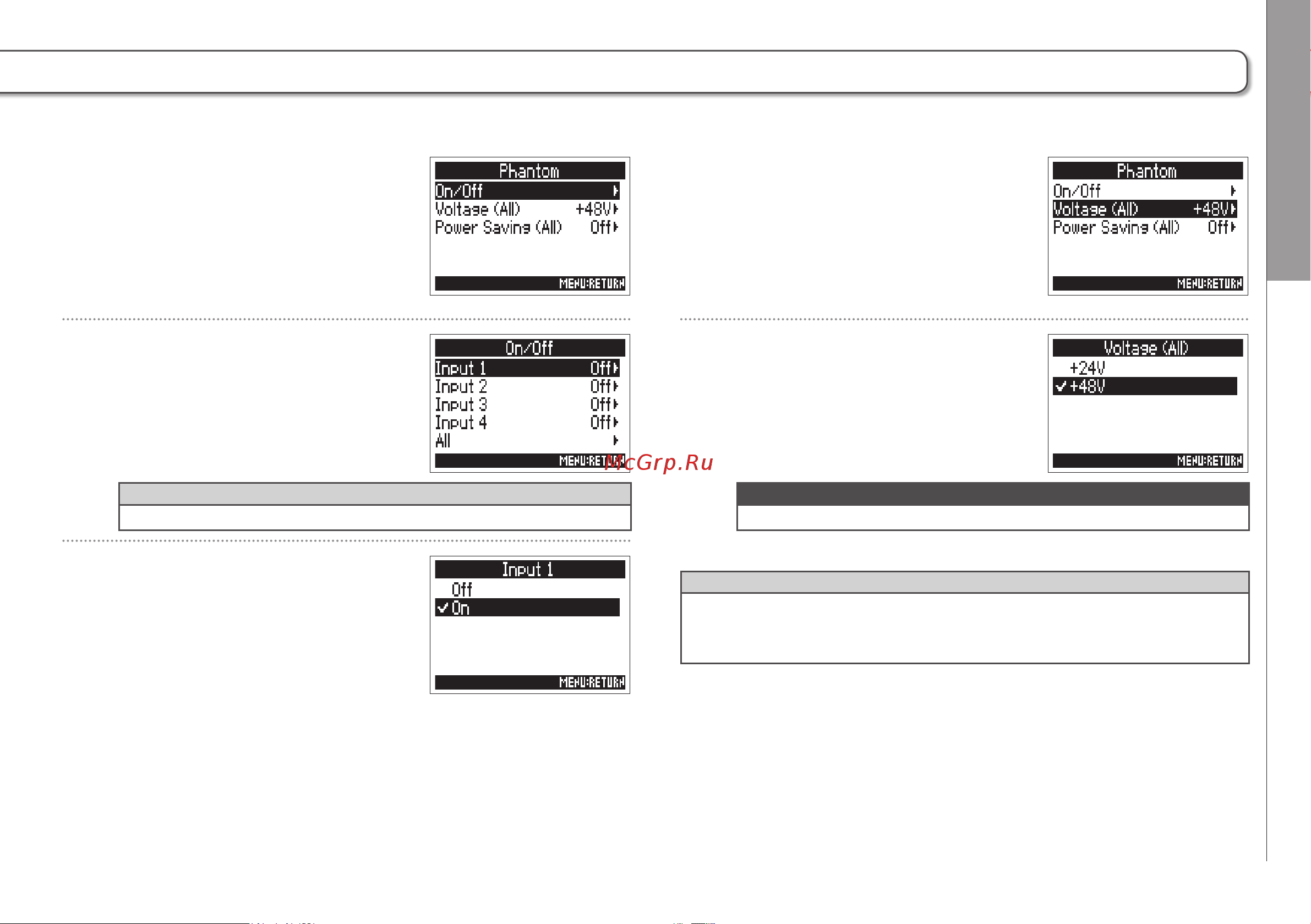

Zoom F4 [81/160] Использование фантомного питания
![Zoom F4 [81/160] Использование фантомного питания](/views2/2007839/page81/bg51.png)
Настройки входов
Настройки фантомного питания (Phantom)
F
Многодорожечный портативный рекордер
81
Установка напряжения
4.
5.
Примечание
Установленное значение будет действовать для всех дорожек.
Подсказка
При использовании микрофонов и другого оборудования,
работающего при напряжении меньше +48В, выбор меньшего
значения снизит энергопотребление F4.
Использование фантомного питания
4.
5.
Подсказка
Выберите All, если хотите выбрать сразу все дорожки.
6.
С помощью e выберите
On/Off и нажмите E .
С помощью e выберите
вход и нажмите E .
С помощью e выберите
On и нажмите
E .
С помощью e выберите
Voltage (All) и нажмите E .
С помощью e выберите
напряжение и нажмите E .
