Настройки входов

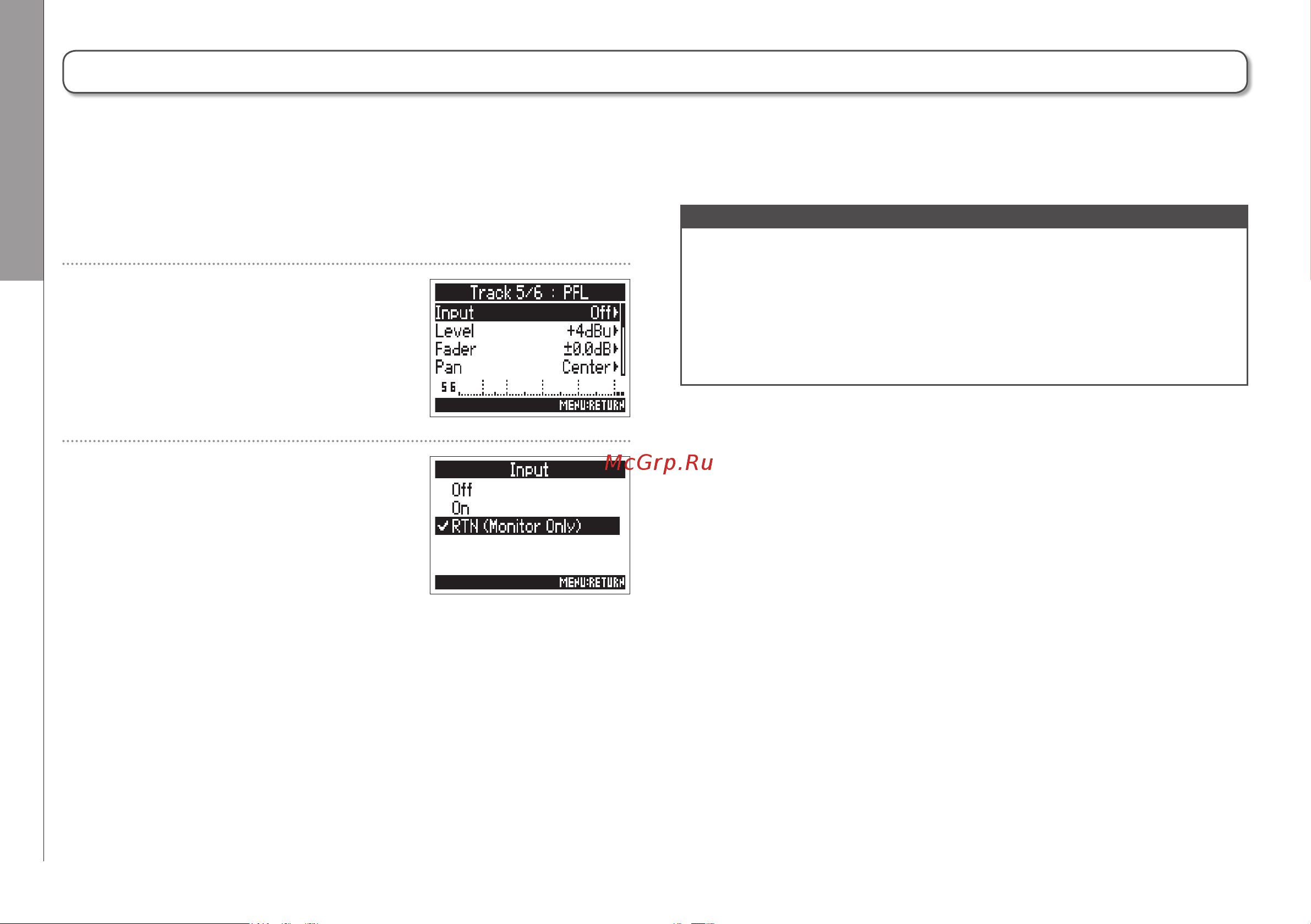

Использование входа 5/6 в качестве возвратного (RTN)
88
Использование входа 5/6 в качестве возвратного (RTN)
Вход 5/6 можно использовать в качестве возвратного входа (RTN).
Подключив аудиовыход с камеры через вход RTN (вход 5/6), вы можете мониторить сигнал через наушники, не записывая его.
1.
Нажмите
i.
2.
3.
Примечание
•
Если вход 5/6 используется как RTN, на дорожки 5/6 нельзя записывать
•
Если подключен микрофонный капсюль, функция RTN (Monitor
Only) будет недоступна.
.
•
Если необходим постоянный мониторинг сигнала с RTN,
измените соответствующие настройки маршрутизации.
•
При включенной функции RTN (Monitor Only) фейдер, панорама,
фильтр НЧ, лимитер, инвертор фазы и дилэй недоступны.
С помощью e выберите
Input
и нажмите
E
.
С помощью e выберите
RTN (Monitor Only) и
нажмите E .
