Настройки выходов
Маршрутизация сигналов (Routing)
92
Маршрутизация сигналов (Routing) (продолжение)

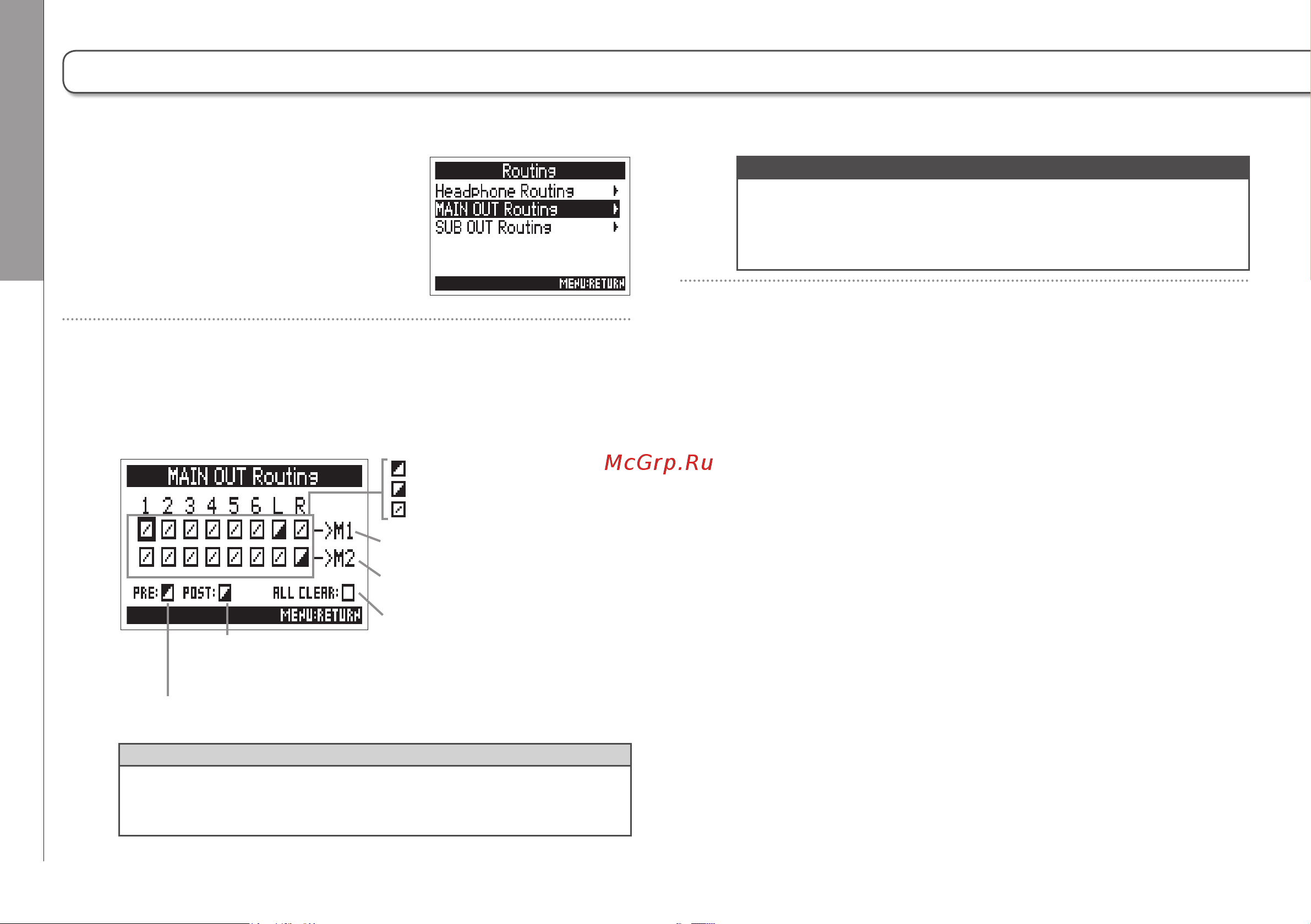

Настройка посыла на главный выход (MAIN OUT)
4.
5.
С помощью e выберите дорожки для выхода 1
или выхода 2 и нажмите
E.
Дорожки, посылаемые на выход 1
Дорожки, посылаемые на выход 2
Дорожки 1–6 до фейдера
Нажмите, чтобы пролистать настройки
•
Дорожки 1–6 после фейдера (отменить остальные)
• Дорожки L/R после фейдера (отменить остальные)
До фейдера
После фейдера
Отключено
Сброс настроек
Подсказка
С помощью
E
перемещайтесь между режимами:
До фейдера → После фейдера → Отключено
Примечание
•
Для дорожек 1–6 можно установить режим до или после фейдера.
•
Для дорожек L/R можно установить только режим после фейдера.
•
Нельзя одновременно выбрать дорожки 1–6 и L/R. Выбор
одного набора дорожек отменит выбор другого.
6.
Нажмите m.
С помощью e выберите
MAIN OUT Routing
и нажмите E .
