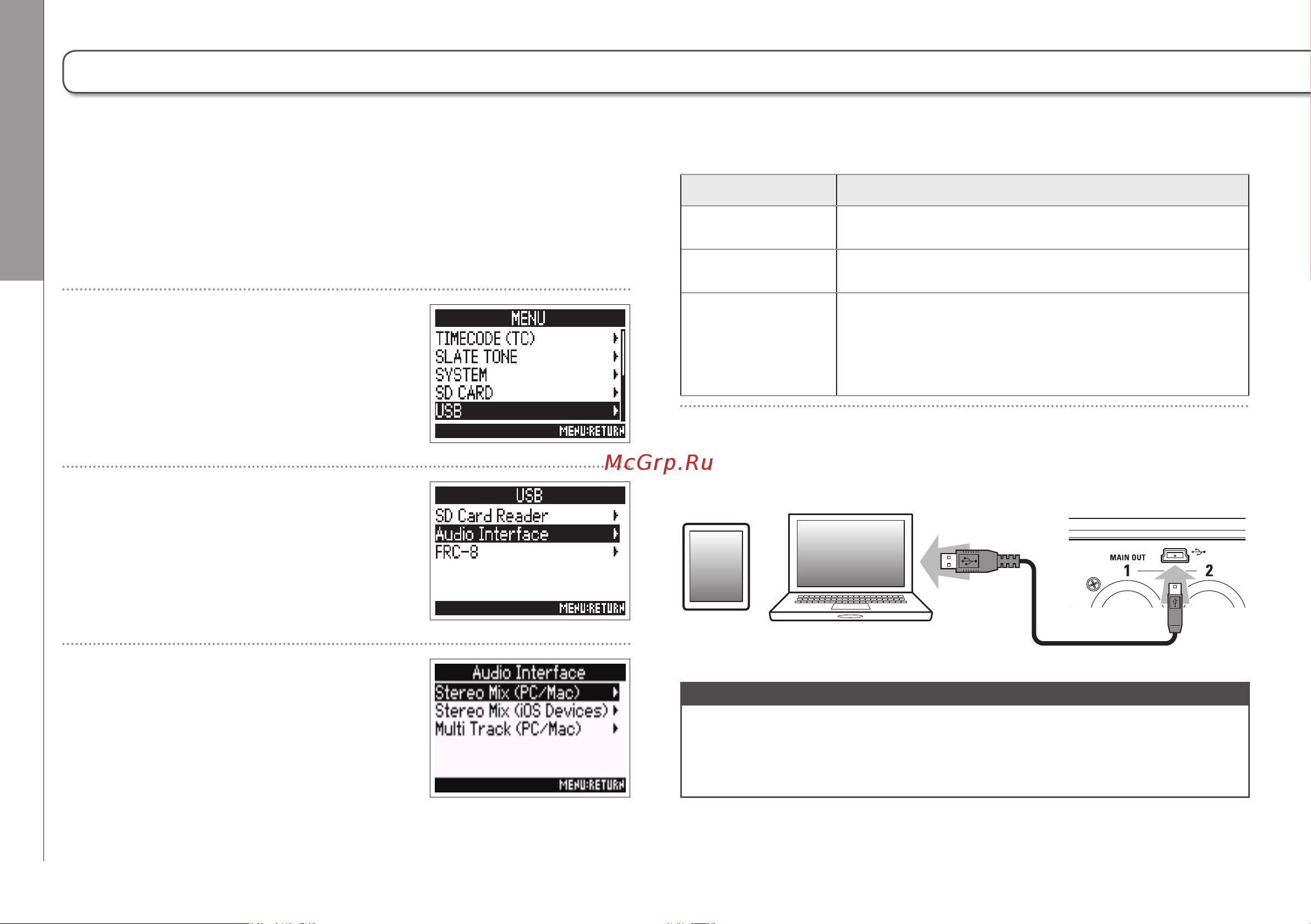

Функции USB
Аудиоинтерфейс (Audio Interface)
120
Аудиоинтерфейс (Audio Interface)
Подключение к компьютеру или устройству с iOS
1.
Нажмите
m.
2.
3.
4.
Режим/Устройство
Пояснение
Stereo Mix
(PC/Mac)
Подключение с 2 входами и 2 выходами для Mac /
Windows, дорожки 1–6 микшируются в стерео.
Stereo Mix
(iOS Devices)
Подключение с 2 входами и 2 выходами для устройств
с iOS, дорожки 1–6 микшируются в стерео.
Multi Track
(PC/Mac)
Подключение с 6 входами и 4 выходами для Mac /
Windows, сигналы с дорожек 1–6 не микшируются
(недоступно для устройств с iOS).
Для использования с Windows необходим драйвер.
Его можно скачать с сайта ZOOM (www.zoom.co.jp/).
5.
Для подключения к компьютеру или к устройству
с iOS используйте USB-кабель.
Примечание
•
Для подключения устройства с iOS необходим переходник USB-
Lightning.
•
Входящий сигнал с рекордера F4 можно направлять сразу в компьютер или на устройство с iOS, а файлы с компьютера или
устройства с iOS можно воспроизводить с помощью F4.
С помощью e выберите
USB
и нажмите E .
С помощью e выберите
Audio Interface
и нажмите E .
С помощью e выберите
режим и устройство
и
нажмите E .
F4 не может питаться от USB-шины. Используйте батарейки
или аккумулятор постоянного тока.
