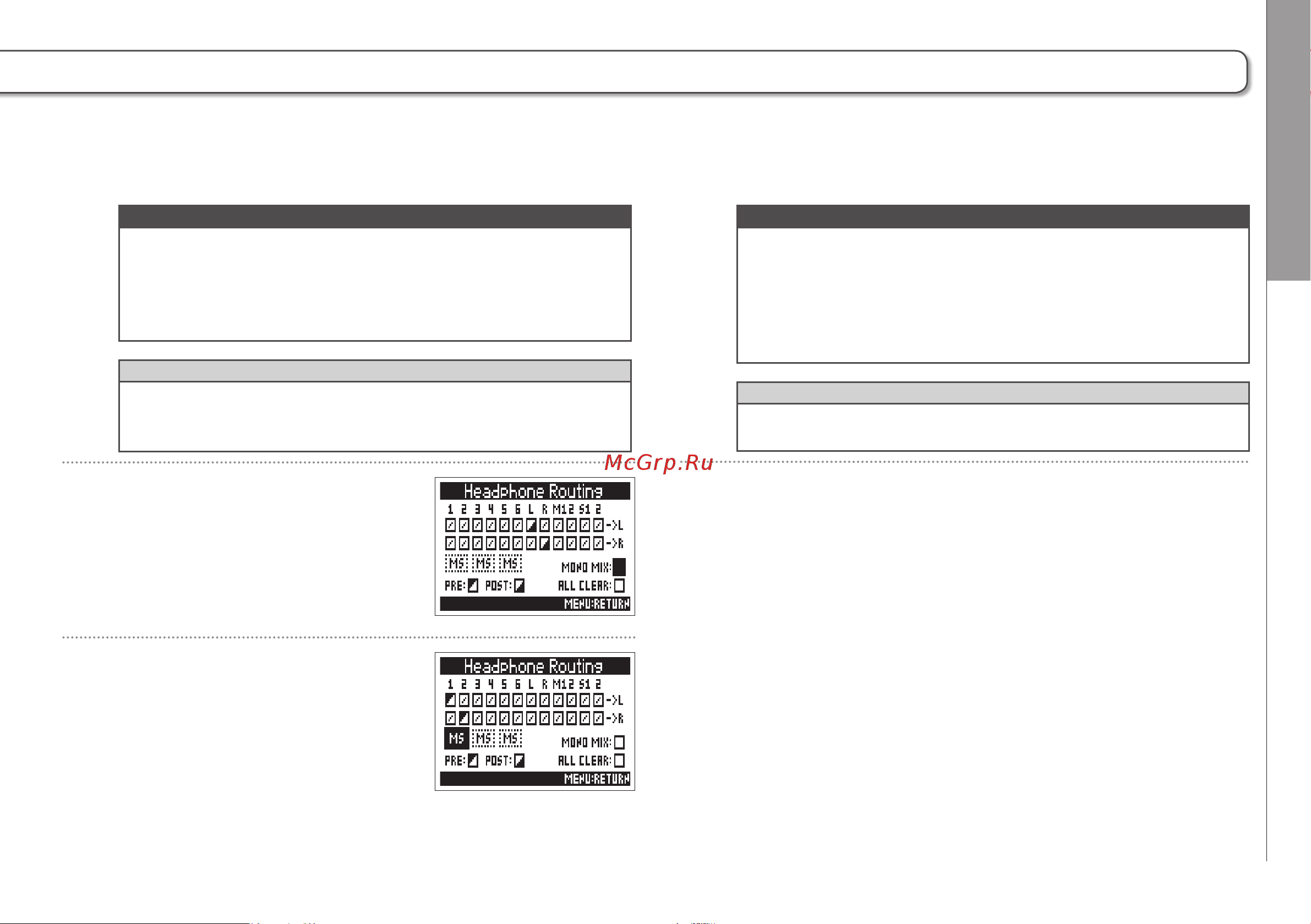

F
Многодорожечный портативный рекордер
91
Примечание
•
Для выходов L/R, MAIN OUT 1/2 и SUB OUT 1/2 нельзя
применить настроку "до фейдера".
•
Нельзя одновременно выбрать дорожки 1–6, L/R , MAIN
OUT 1/2 и SUB OUT 1/2. Выбор одной дорожки
автоматически отменит выбор всех остальных.
Подсказка
С помощью
E
перемещайтесь между вариантами:
До фейдера → После фейдера → Выключено.
6.
e
Чтобы на наушники поступал
сигнал в моно, используйте to
для выбора MONO MIX
и нажмите
E.
7.
Чтобы мониторить сигнал в
формате Mid-Side Stereo,
выберите MS и нажмите
E.
Примечание
•
Мониторинг в формате Mid-side stereo недоступен для
связанных дорожек в режиме MS Stereo Link.
•
При мониторинге в формате Mid-side stereo дорожки с настройкой
"до фейдера" будут автоматически направляться на наушники
(нечетная дорожка - левый канал, четная - правый). Эти настройки
маршрутизации нельзя будет изменить вручную.
Подсказка
Сигналы с микрофона Mid-Side можно конвертировать в
обыкновенное стерео для мониторинга (MS stereo monitoring).
8.
Нажмите m.
Настройки выходов
Маршрутизация сигналов (Routing)
