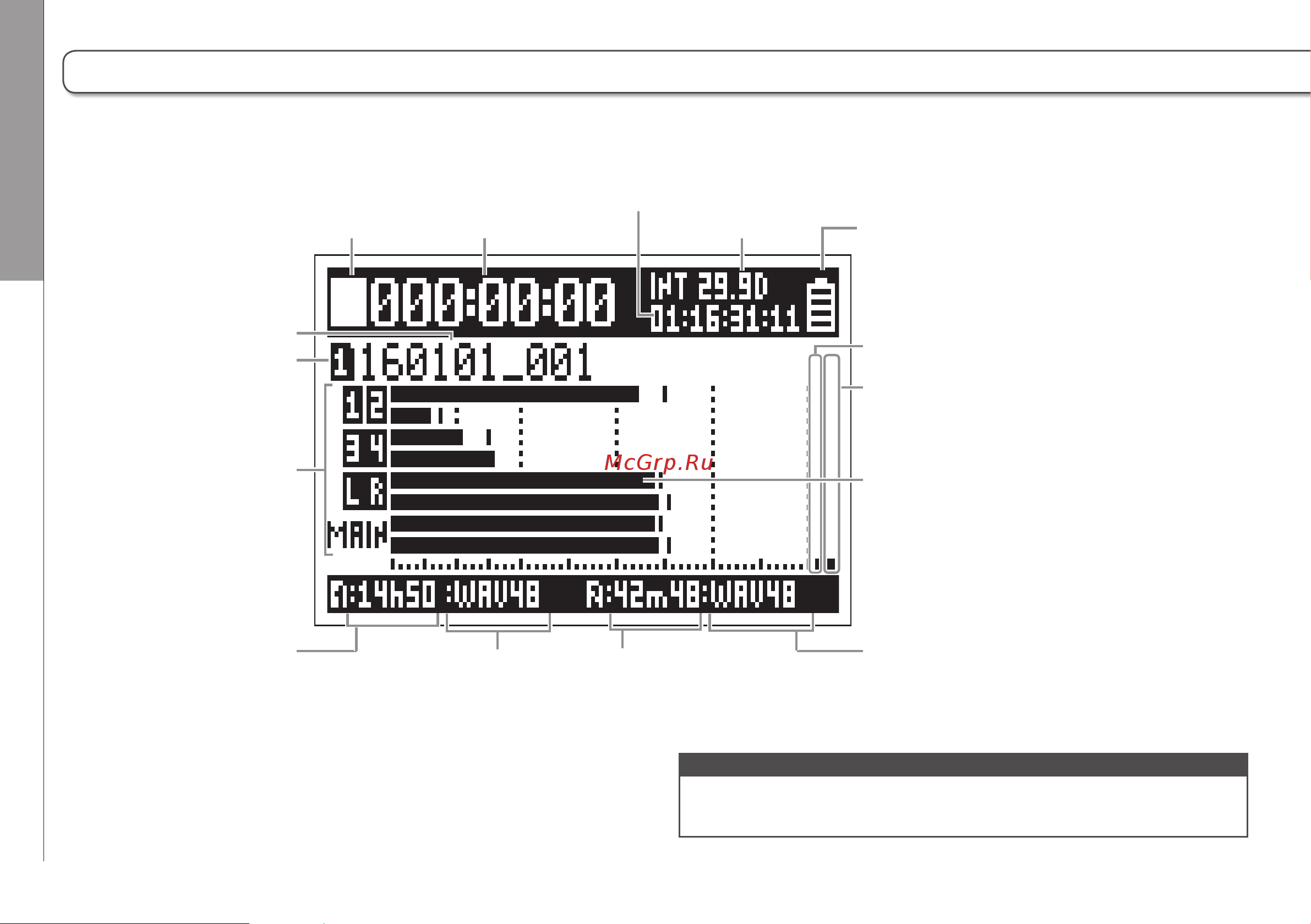

ЖК-дисплей
12
ЖК-дисплей (продолжение)
Оставшийся
заряд батарей
Лимитер
Номера
дорожек
Индикатор
уровня
Текущий статус Счетчик Частота кадров
Таймкод записи / воспроизведения
SD-карта 1
Формат и частота
дискретизации
текущего файла
SD-карта 1
Во время записи:
оставшееся время записи
Во время воспроизведения:
оставшееся время
воспроизведения
SD-карта 2
Формат и частота
дискретизации
текущего файла
SD-карта 2
Во время записи: оставшееся
время записи
Во время воспроизведения:
оставшееся время воспроизведения
Индикатор клиппирования
Текущий
дубль
Карта памяти
■
Индикаторы уровня
Примечание
Вращайте
e
для переключения между микшером (дорожки 1–4) и
индикатором уровней (→ Стр.135).
