Подключение устройств
F
Многодорожечный портативный рекордер
09
Подключение видеокамеры
Для подключения видеокамеры используйте вход 5/6. Этот
вход также может использоваться для мониторинга сигнала
с видеокамеры без записи на рекордер. (→ Стр.88)
Подключение микрофонных капсюлей
Микрофонные капсюли сожно подключить к разъему MIC IN,
расположенному на задней панели рекордера.
Примечание
•
Сигнал с микрофонных капсюлей записывается на дорожки 5/6.
•
Вход RTN (5/6) нельзя использовать при подключенном
микрофонном капсюле.

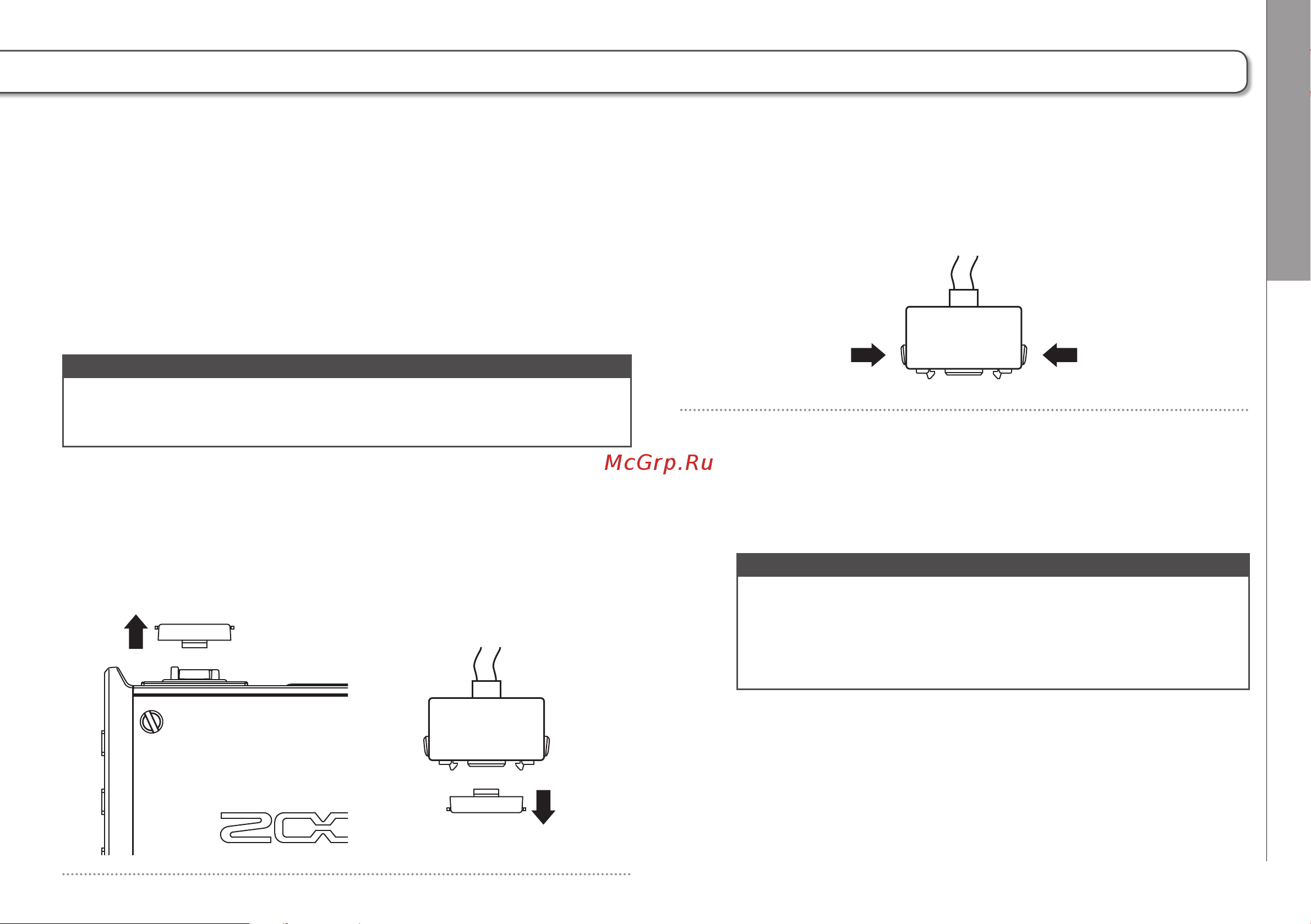

Подключение и отключение микрофонных капсюлей
1.
Снимите защитные колпачки со входа F4 и с
микрофонного капсюля или переходника.
2.
Зажимая кнопки по бокам микрофонного
капсюля или переходника, вставьте его в
разъем до упора.
3.
Чтобы отсоединить микрофонный капсюль,
потяните его, зажимая кнопки по бокам.
Примечание
•
При отсоединении не используйте чрезмерную силу,
чтобы не повредить микрофонный капсюль, переходник
или сам рекордер.
•
Если микрофонный капсюль долгое время не
используется, закройте вход защитным колпачком.
Стереовход
Если связать дорожки 1/2 или 3/4, соответствующие входы
(1/2 или 3/4) могут использоваться как стереопары (→
Стр.26). Входам 1 и 3 будет соответствовать левый канал, а
входам 2 и 4 - правый.
