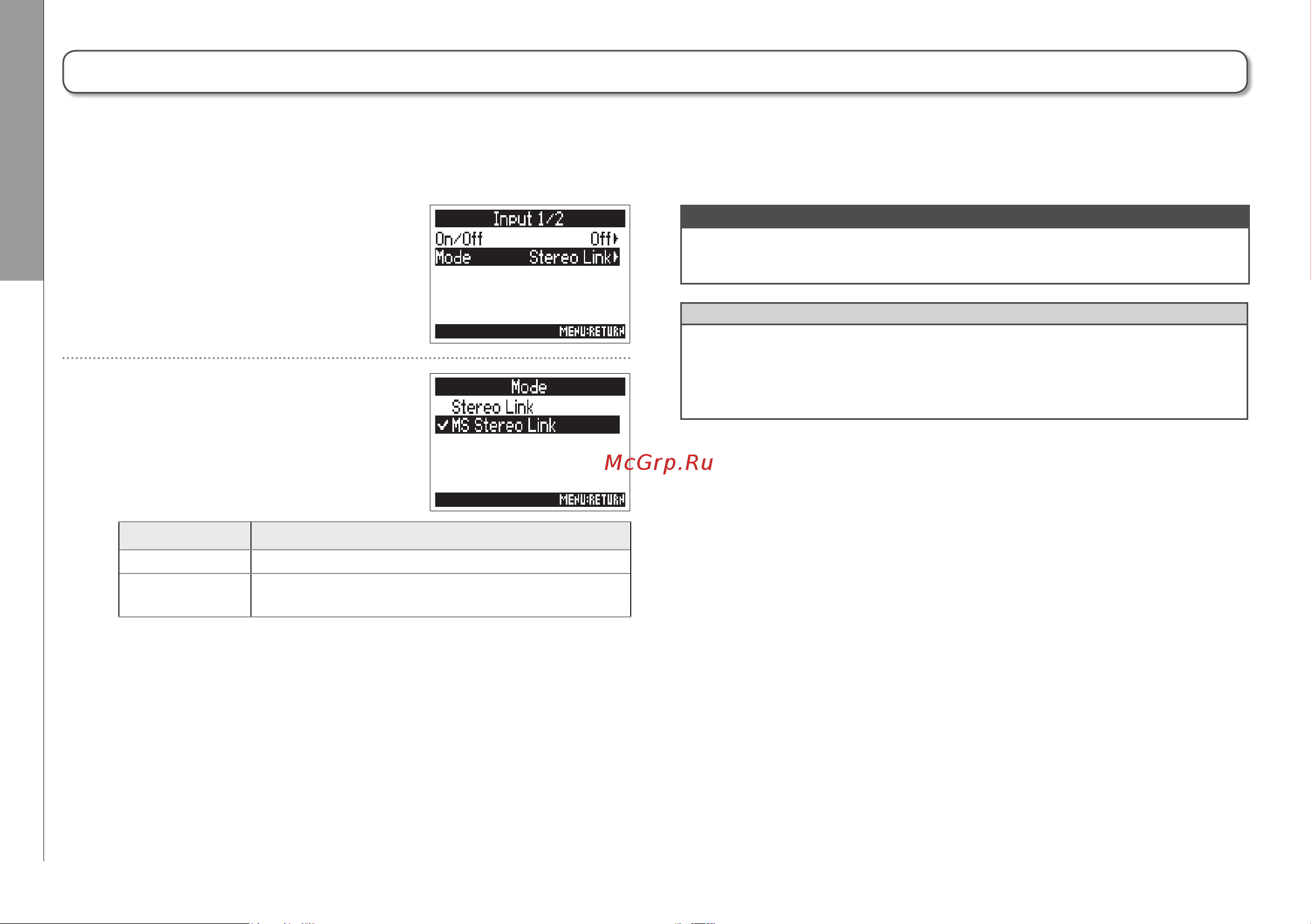

Zoom F4 [86/160] Конвертация в стерео stereo link mode
![Zoom F4 [86/160] Конвертация в стерео stereo link mode](/views2/2007839/page86/bg56.png)
Настройки входов
Конвертация в стерео (Stereo Link Mode)
86
Конвертация в стерео (Stereo Link Mode) (продолжение)
Примечание
•
В режиме MS Stereo Link нечетные дорожки соответствуют mid-
сигналам, а четные - side-сигналам.
Подсказка
•
С помощью
a
отрегулируйте баланс Mid/Side для дорожек.
•
Вы можете отрегулировать уровень Side-микрофона для входов
с подключенным Mid-Side капсюлем, соединенных в экране PFL.
5.
6.
Режим Пояснение
Stereo Link
Стандартная настройка входов
MS Stereo Link
Сигналы с Mid-Side микрофона конвертируются в
стерео
С помощью e выберите
Mode и нажмите E .
С помощью e выберите
MS Stereo Link и нажмите E .
