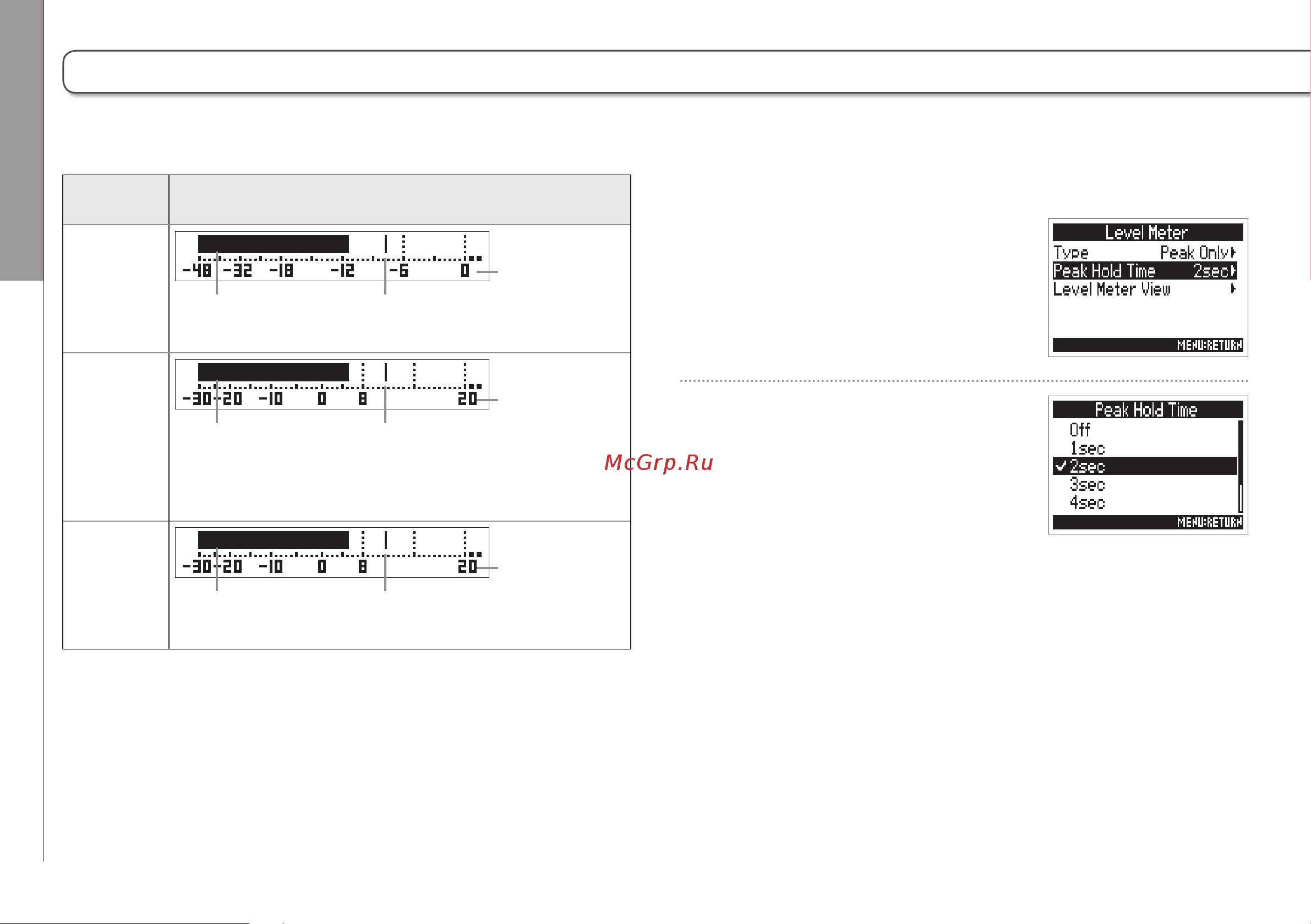

Настройка индикатора уровня (Level Meter) (продолжение)
Тип
Пояснение
Peak Only
Шкала: dBFS
Значение пика отображается
в течение заданного времени
Значение пика
Отображается текущий пиковый уровень сигнала (dBFS).
VU + Peak
Шкала: VU
(0 VU = −20 dBFS)
Значение шкалы VU
Отображаются одновременно уровень по шкале VU и пиковый
уровень. В этом режиме значение VU показывается в виде
полос, а пики отображаются в виде точек над шкалой VU.
VU Only
Шкала: VU
(0 VU = −20 dBFS)
Значение шкалы VU Значение отображается
Этот тип отображения приближен к человеческому восприятию звука.
Время отображения пика
4.
5.
Дополнительные настройки
Настройка индикатора уровня (Level Meter)
Значение пика отображается
в течение заданного времени
в течение заданного времени
С помощью
e выберите
Peak Hold Time
и нажмите E .
С помощью
e настройте
время отображения пика
и нажмите E .
