Karcher TB 50 [120/168] Prijímač

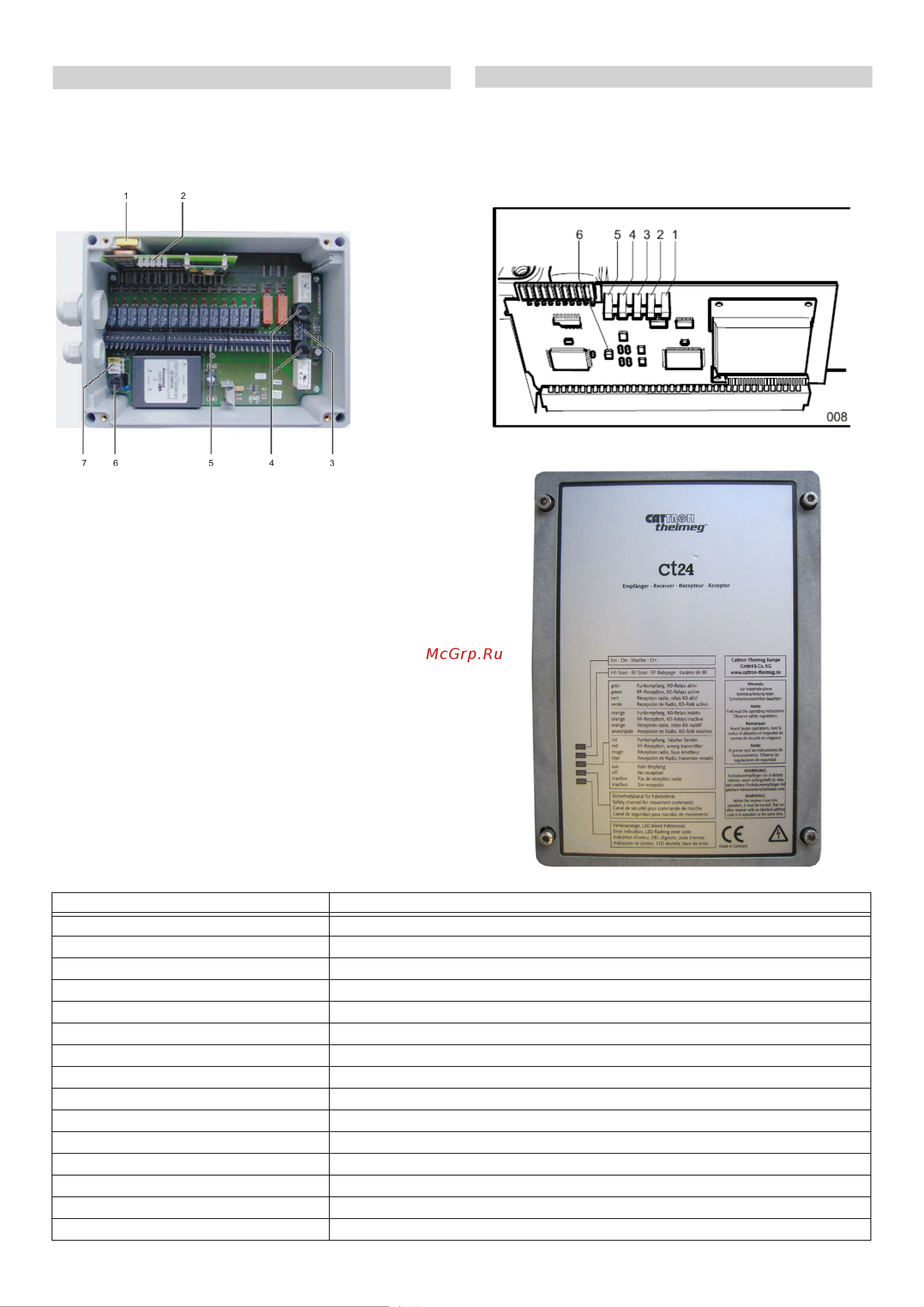

![Karcher TB 50 [120/168] Prijímač](/views2/2013280/page120/bg78.png)
Prijímač sa štandardne dodáva s internou anténou. Aby sa zaru-
čila optimálna komunikácia, mal by medzi ručným vysielačom a
prijímačom existovať pokiaľ možno vizuálny kontakt. Malo by sa
zabrániť zacloneniu kovovými konštrukciami.
1 TransKey
2 Stav LED
3 Svorkovnica K0
4 Poistka relé
5 Svorkovnica kontakty
6 Poistka napájacieho napätia
7 Spojovacia svorkovnica
TransKey ručného vysielača (čierna) a prijímača (žltá) sa nemô-
žu zameniť. Zámena TransKey vedie k hláseniam chýb vo vysie-
lači a prijímači.
Zariadenie sa nespustí do prevádzky.
HF-Kanal Scan režim
Ihneď, ako sa pripojí prijímač, začne skenovať všetky alebo jednu
oblasť kanálov HF príslušného pásu HF. Počas procesu skeno-
vania svieti LED #2 striedavo červenou a oranžovou farbou.
Ak našiel prijímač svoj vysielač, presunie sa fixne na kanál HF
príslušného vysielača a uloží ho do pamäte. LED #2 je vyp. Po
zmene kanála HF spôsobenej vysielačom alebo počas prvého
zapnutia môže trvať proces skenovania až 2 minúty.
Prijímač má päť zvonku viditeľných svetelných diód (LED), ktoré
zobrazujú stav rôznych funkcií prijímača. Tieto sú popísané v na-
sledujúcej časti a nachádzajú sa tiež na kryte prijímača. Najvrch-
nejšia LED je #1, najspodnejšia je #5. Ďalšia LED (#6) sa
nachádza na karte počítača.
Prijímač
Popis
Stavová LED počas zapínania
Zobrazovanie prevádzky a stavu
LED Popis
1 Power On
svieti oranžovou farbou Na prijímač prichádza napätie
2 HF-Scan
svieti oranžovou / červenou farbou Scan / Vyhľadávanie vysielača
vyp Vysielač nájdený
3 HF príjem
svieti zelená Platné údaje boli prijaté, aktivované relé K0
svieti oranžovou farbou Platné údaje boli prijaté, deaktivované relé K0
svieti červená Neplatné údaje (iného vysielača) boli prijaté
4 príkazy k jazde
svieti zelená Prijímanie príkazov
5 Zobrazovanie chýb
bliká červená Definovaná chyba (pozri pomoc pri poruchách)
6 Zobrazovanie chýb (nie je viditeľné zvonka)
bliká červená Definovaná chyba (pozri pomoc pri poruchách)
120 SK
