Karcher TB 50 [66/168] Vastaanotin
![Karcher TB 50 [66/168] Vastaanotin](/views2/2013280/page66/bg42.png)
Vastaanotin toimitetaan vakiona sisäisellä antennilla varustettu-
na. Optimaalisen tiedonvälityksen takaamiseksi, käsilähettimen
ja vastaanottimen välillä tulisi olla näköyhteys. Metallirakenteiden
aiheuttamaa varjostusta tulisi välttää.

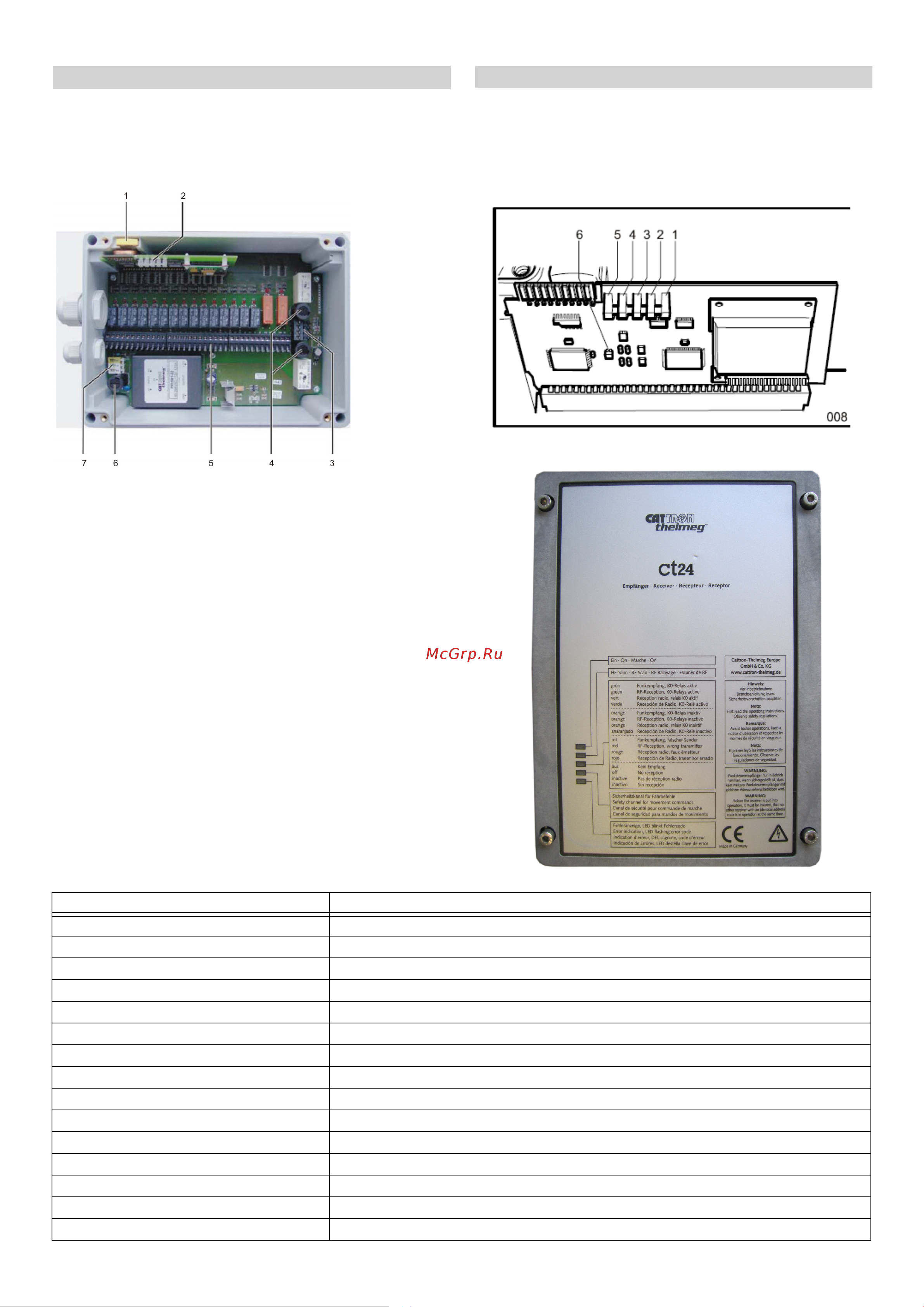

1 TransKey-painike
2 Tila-LED
3 Riviliitin K0
4 Sulake rele
5 Riviliitin koskettimet
6 Sulake syöttöjännite
7 Liitäntäriviliitin
Käsilähettimen (musta) ja vastaanottimen (keltainen) Trans-
Key:tä ei saa vaihtaa keskenään. TransKey:den vaihtuminen joh-
taa virheilmoituksiin lähettimessä ja vastaanottimessa.
Laitteisto ei käynnisty.
HF-kanavan skannaus-tila
Heti kun vastaanotin on liitetty jännitteeseen, se alkaa skannata
kyseisen HF-kaistan HF-kanavien kaikkia tai yhtä aluetta. LED
#2 palaa skannauksen ajan vuorotellen punaisena ja oranssina.
Kun vastaanotin on löytänyt lähettimen, se asettuu kyseiselle HF-
kanavalle ja tallentaa kanavan. LED #2 ei enää pala. Kun lähetin
on vaihtanut kanavaa tai se on kytketty päälle ensimmäistä ker-
taa, skannaus voi kestää jopa 2 minuuttia.
Vastaanottimessa on viisi ulkopuolelta näkyvissä olevaa valodio-
dia (LEDiä), jotka näyttävät vastaanottimen eri toimintojen tilan.
LEDit on lueteltu seuraavana, ne on esitetty myös vastaanotti-
men kannessa. Ylin LED on #1, alin on #5. Vastaanottimen piiri-
levyllä on vielä yksi LED (#6).
Vastaanotin
Kuvaus
Tila-LEDit päällekytkennän aikana
Käyttö- ja tilanäytöt
LED Kuvaus
1 Power On
oranssi valo palaa Vastaanottimessa on jännite
2 HF-skannaus
palaa oranssisena / punaisena Skannaa / etsii lähetintä
ei pala Lähetin löytynyt
3 HF-vastaanotto
vihreä valo palaa Päteviä tietoja vastaanotetaan, K0-rele aktivoitu
oranssi valo palaa Päteviä tietoja vastaanotetaan, K0-rele deaktivoitu
punainen valo palaa Epäpäteviä tietoja (toisen lähettimen) vastaanotetaan
4 Ajokäskyt
vihreä valo palaa Käskyt vastaanotettu
5 Virhenäyttö
punainen valo vilkkuu Virhe havaittu (katso Häiriöapu)
6 Virhenäyttö (ei näy ulos)
punainen valo vilkkuu Virhe havaittu (katso Häiriöapu)
66 FI
