Karcher TB 50 [162/168] Приймач

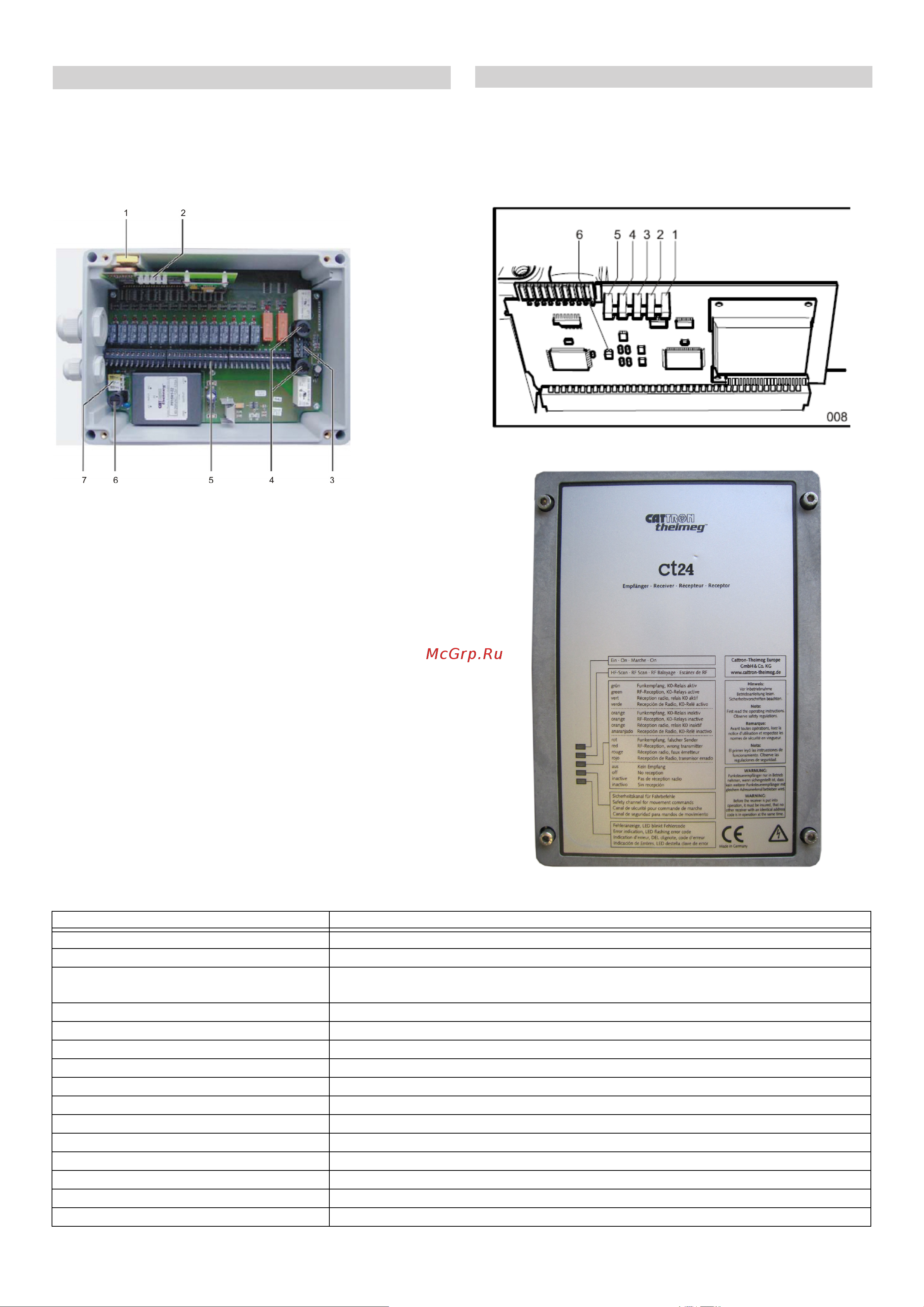

![Karcher TB 50 [162/168] Приймач](/views2/2013280/page162/bga2.png)
В стандартну комплектацію входить приймач, оснащений
внутрішньою антеною. В цілях забезпечення оптимального
зв'язку, приймач та передавач повинні знаходитися в зоні
прямої видимості. Слід уникати екранування металевих
конструкцій.
1 TransKey
2 Світлодіод стану
3 Клемник K0
4 Запобіжник реле
5 Контакти клемника
6 Запобіжник живлячої напруги
7 Клемна колодка
Клавіші TransKeys на портативному передавачі (чорна) та
приймачі (жовта) не мають бути взаємозамінними.
Помилка у використанні TransKeys приводить до
виникнення помилок передавача та приймача.
Установка не працює.
Режим сканування високочастотного каналу
Після підключення до джерела живлення приймач починає
сканування всіх або окремих високочастотних каналів у
відповідному високочастотному діапазоні. Під час
сканування світлодіод #2 по черзі світиться червоним та
помаранчевим кольором.
Коли приймач знаходить передавач, то він здійснює точну
орієнтацію на високочастотний канал відповідного
передавача і запам'ятовує його. Світлодіод #2 вимикається.
Після зміни високочастотного каналу передавача або під час
першого підключення процес сканування може зайняти не
менше 2 хвилин.
Приймач оснащений п'ятьма видимими зовні світлодіодами,
які відображують стан різних функцій. Їх опис викладений
нижче, а також на кришці приймача. Верхній світлодіод
позначається як #1, ніжній, - #5. Наступний світлодіод (#6)
знаходиться на платі управління.
Приймач
Опис
Світлодіоди стану під час вмикання
Індикація роботи і стану
Світлодіод Характеристика
1 Живлення Вмик
світиться помаранчевим Приймач підключений до джерела живлення
2 Сканування високочастотного
діапазону
світиться помаранчевим / червоним Сканування / пошук передавача
ВИКЛ Передавач знайдений
3 Високочастотний прийом
світиться зеленим Отримано допустимі дані, активовано реле K0
світиться помаранчевим Отримано допустимі дані, дезактивовано реле K0
світиться красним Отримано недопустимі дані (від іншого передавача)
4 Шляховий аркуш
світиться зеленим Отримати наказ
5 Індикація несправності
блимає червоним Виявлена помилка (див. "Допомога у випадку неполадок")
6 Індикація несправності (не видний зовні)
блимає червоним
Виявлена помилка (див. "Допомога у випадку неполадок")
162 UK
