Prijamnik se obično isporučuje s internom antenom. Kako bi se
zajamčila optimalna komunikacija, ručni predajnik i prijamnik
trebaju biti na tolikom rastojanju da se mogu vidjeti. Preporučljivo
je izbjegavati metalne konstrukcije koje bi mogle formirati štit i
ometati komunikaciju.

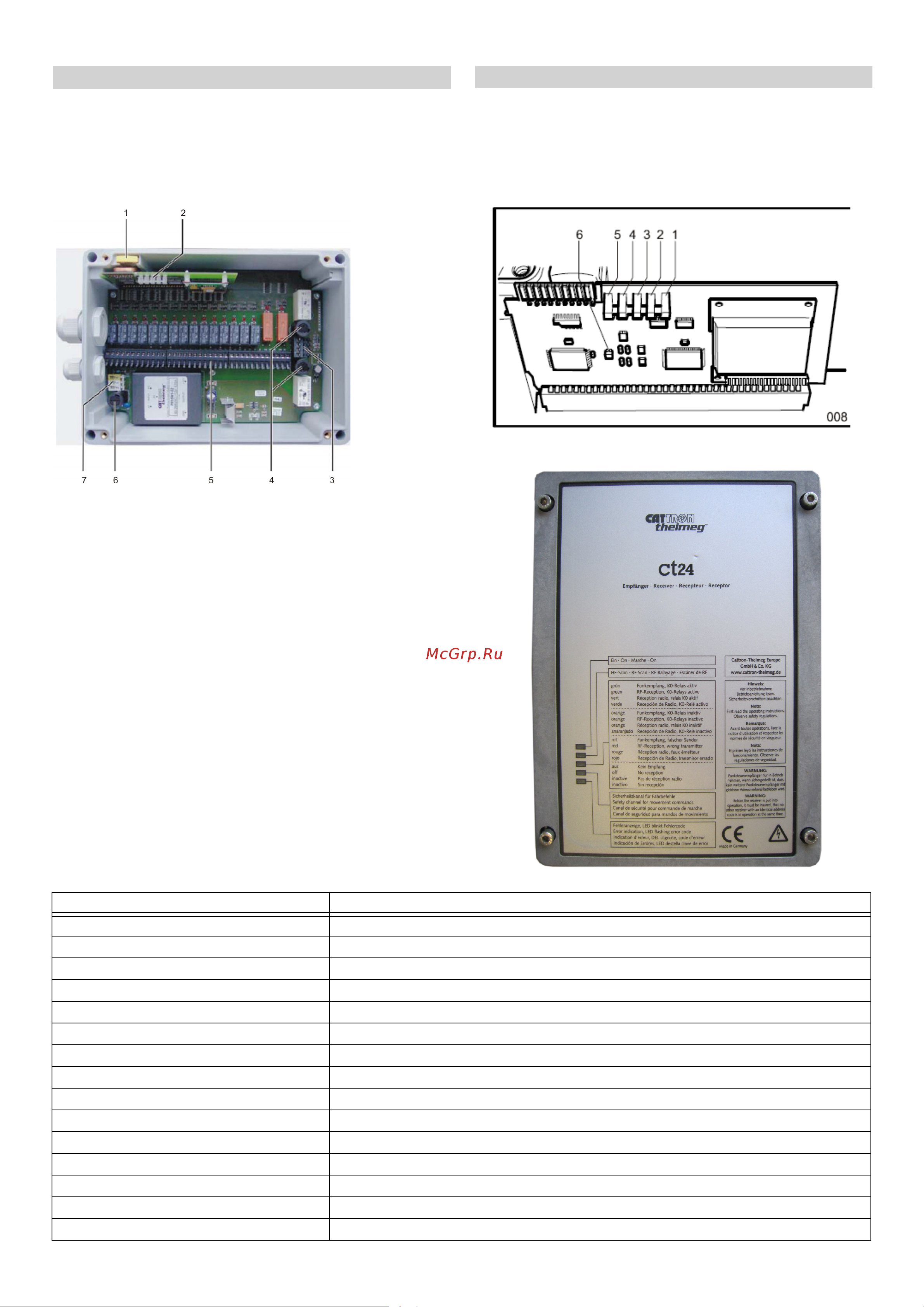

1 TransKey
2 LED indikator statusa
3 Terminal K0
4 Osigurač releja
5 Kontakti terminala
6 Osigurač napona napajanja
7 Priključni terminal
TransKeys ručnog predajnika (crni) i prijamnika (žuti) ne smiju se
međusobno zamijeniti. U slučaju zamjene javljaju se poruke o
pogreškama.
Postrojenje ne radi.
Mod VF kanala skena
Čim se prijamnik priključi na izvor napajanja, započinje sa
skeniranjem svih ili pojedinačnih područja VF kanala
odgovarajućeg VF raspona. Tijekom skeniranja LED #2 svijetli
naizmjence crveno i narančasto.
Kada prijamnik pronađe svoj predajnik, prilagođava se njegovom
VF kanalu i pohranjuje ga. LED #2 je isključen. Nakon što
predajnik promijeni VF kanal ili tijekom prvog uključivanja,
skeniranje može trajati i do 2 minute.
Prijamnik ima pet izvana vidljivih LED indikatora, koji prikazuju
stanja njegovih različitih funkcija. One su predstavljene u
nastavku i nalaze se također na poklopcu prijamnika. Najviši LED
je #1, a najniži #5. Još jedan LED (#6) nalazi se na kartici
računala.
Prijamnik
Opis
LED indikatori statusa tijekom uključivanja
Prikazi rada i stanja
LED Opis
1 Power On
svijetli narančasto Prijamnik je pod naponom
2 VF sken
svijetli narančasto / crveno Sken / traženje predajnika
isključeno Predajnik pronađen
3 VF prijam
svetli zeleno Primaju se važeći podaci, K0 relej je aktiviran
svijetli narančasto Primaju se važeći podaci, K0 relej je deaktiviran
svetli crveno Primaju se nevažeći podaci (drugog predajnika)
4 Naredbe za vožnju
svetli zeleno Prijam naredbi
5 Prikaz pogreške
treperi crveno Utvrđena je pogreška (vidi "Otklanjanje smetnji")
6 Prikaz pogreške (nije vidljiv izvana)
treperi crveno Utvrđena je pogreška (vidi "Otklanjanje smetnji")
132 SR
