El receptor se suministra de serie con una antena interna. Para
garantizar una comunicación óptima, sería ideal que existiese
contacto visual entre el emisor manual y el receptor. Se debe evi-
tar un apantallamiento con construcciones metálicas.
1 TransKey
2 LED "Status"
3 Regleta de bornes K0
4 Fusible del relé
5 Regleta de bornes de contactos
6 Fusible de la tensión de suministro
7 Regleta de bornes de conexión
Las TransKeys del emisor manual (negro) y el receptor (amarillo)
no se deben confundir. Si se confunden, se pueden producir
mensajes de error en el emisor y el receptor.
La instalación no se pone en funcionamiento.
Canal HF del modo Scan
Tan pronto como el receptor esté conectado a la tensión, comen-
zará a escanear todas o una de las áreas de los canales de HF
de la cinta HF correspondiente. Durante el proceso de escanea-
do, se ilumina el LED #2 alternativamente en rojo y naranja.
Si el receptor ha encontrado a su emisor, lo configura en el canal
HF del emisor correspondiente y lo guarda. El LED #2 está des-
conectado. Tras el cambio de un canal HF por parte del emisor o
durante la primera conexión, el proceso de escaneado puede du-
rar hasta 2 minutos.

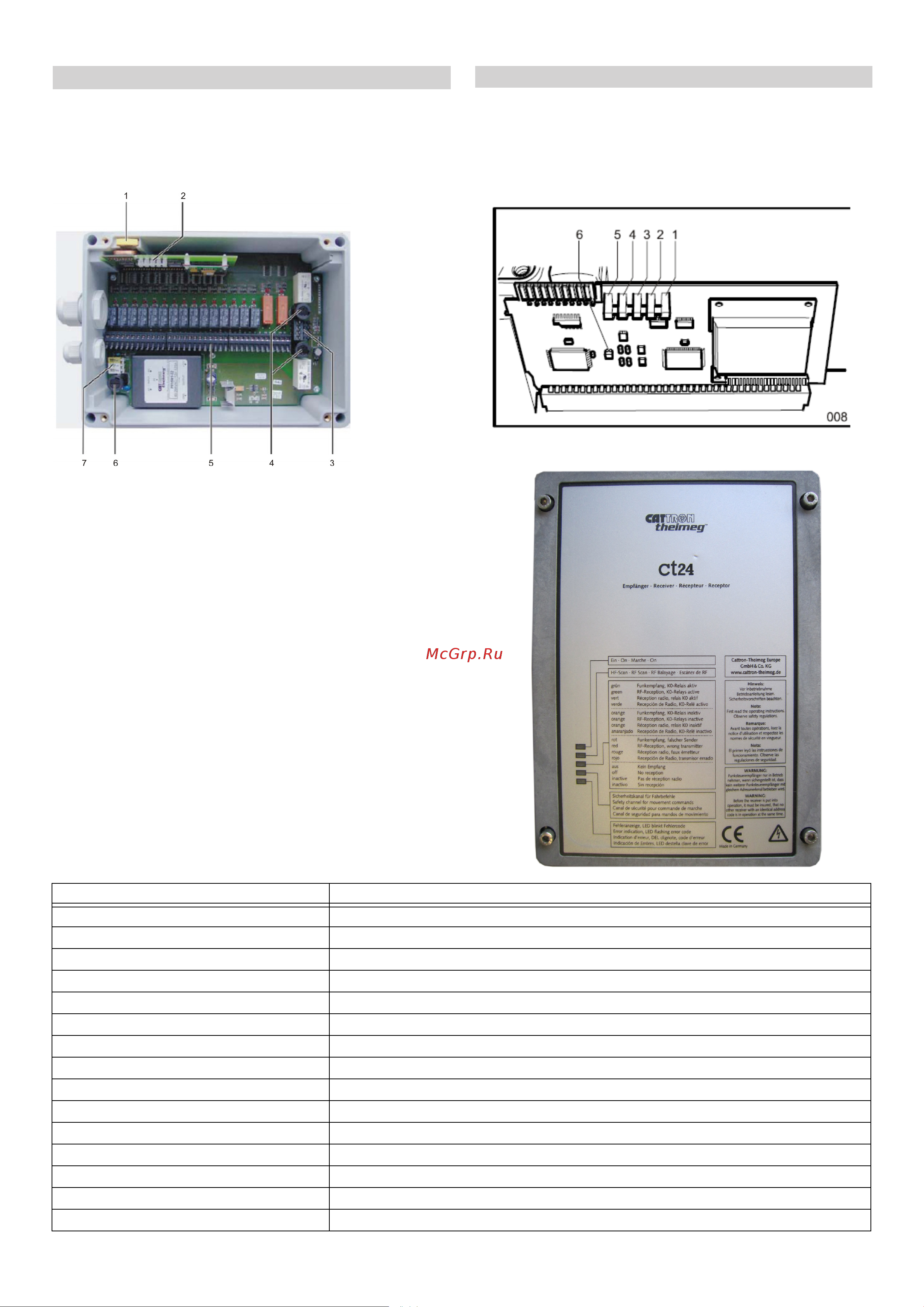

El receptor posee cinco diodos luminosos visibles desde fuera
(LEDs), que indican los estados de diferentes funciones del re-
ceptor. Estos se muestran a continuación y también están en la
tapa del receptor. El LED superior es el #1, el más inferior es el
#5. Otro LED (#6) están en la tarjeta del equipo.
Receptor
Descripción
LEDs de estado durante la conexión
Indicadores de funcionamiento y estado
led Descripción
1 Power On
se ilumina en naranja El receptor tiene tensión
2 HF-Scan
se ilumina en naranja / rojo Escaneado / búsqueda del emisor
apagado Emisor encontrado
3 Recepción HF
se ilumina en verde Se reciben datos válidos, relé K0 activado
se ilumina en naranja Se reciben datos válidos, relé K0 desactivado
se ilumina en rojo Se reciben datos inválidos (de otro emisor)
4 Comando de desplazamiento
se ilumina en verde Recibir comandos
5 Indicadores de error
parpedeo en rojo Error detectado (véase Ayuda en caso de avería)
6 Indicador de error (no visible desde fuera)
parpedeo en rojo Error detectado (véase Ayuda en caso de avería)
