Karcher TB 50 [6/168] Empfänger
![Karcher TB 50 [6/168] Empfänger](/views2/2013280/page6/bg6.png)

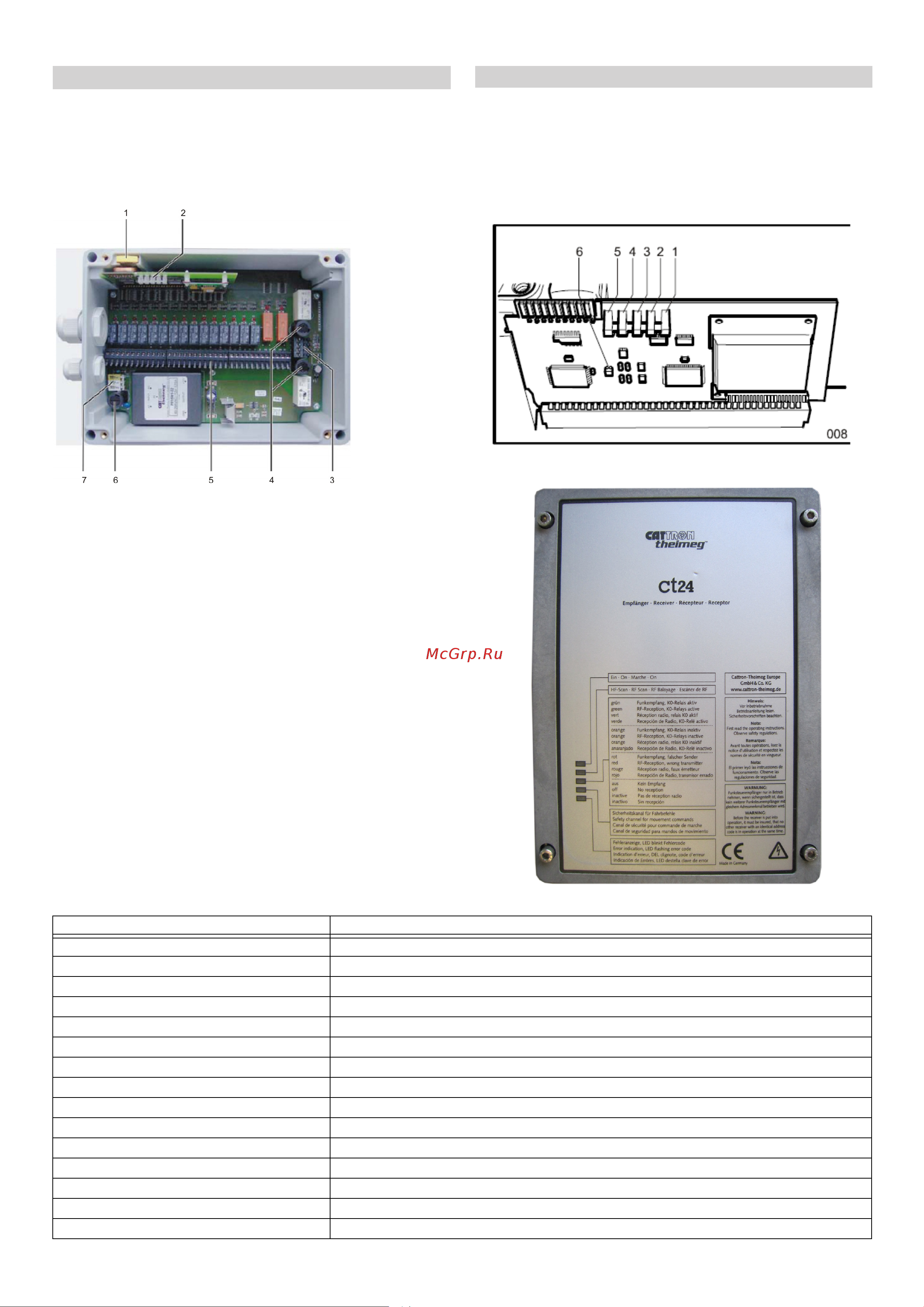

Der Empfänger wird standardmäßig mit interner Antenne gelie-
fert. Um eine optimale Kommunikation zu gewährleisten, solte
zwischen Handsender und Empfänger möglichst Sichtkontakt
bestehen. Eine Abschirmung durch Metallkonstruktionen sollte
vermieden werden.
1 TransKey
2 Status LED
3 Klemmleiste K0
4 Sicherung Relais
5 Klemmleiste Kontakte
6 Sicherung Versorgungsspannung
7 Anschlussklemmleiste
Die TransKeys des Handsenders (schwarz) und des Empfängers
(gelb) dürfen nicht vertauscht werden. Ein Vertauschen der
TransKeys führt zu Fehlermeldungen im Sender und im Empfän-
ger.
Die Anlage geht nicht in Betrieb.
HF-Kanal Scan Modus
Sobald der Empfänger an Spannung angeschlossen ist, beginnt
er, alle oder einen Bereich der HF-Kanäle des jeweiligen HF-
Bandes zu scannen. Während des Scan-Vorgangs leuchtet die
LED #2 im Wechsel rot und orange.
Hat der Empfänger seinen Sender gefunden, stellt sich dieser
fest auf den HF-Kanal des zugehörigen Senders ein und spei-
chert ihn. LED #2 ist aus. Nach dem Wechsel eines HF-Kanals
senderseitig oder während des ersten Einschaltens, kann der
Scan-Vorgang bis zu 2 Minuten betragen.
Der Empfänger besitzt fünf von außen sichtbare Leuchtdioden
(LEDs), die die Zustände verschiedener Empfänger-Funktionen
anzeigen. Diese sind nachfolgend aufgeführt und befinden sich
ebenfalls auf dem Deckel des Empfängers. Die oberste LED ist
#1, die unterste ist #5. Eine weitere LED (#6) befindet sich auf der
Rechnerkarte.
Empfänger
Beschreibung
Status-LEDs während des Einschaltens
Betriebs- und Zustandsanzeigen
LED Beschreibung
1 Power On
leuchtet orange Am Empfänger liegt Spannung an
2 HF-Scan
leuchtet orange / rot Scan / Suche nach Sender
aus Sender gefunden
3 HF-Empfang
leuchtet grün Gültige Daten werden empfangen, K0-Relais aktiviert
leuchtet orange Gültige Daten werden empfangen, K0-Relais deaktiviert
leuchtet rot Ungültige Daten (eines anderen Senders) werden empfangen
4 Fahrbefehle
leuchtet grün Befehle empfangen
5 Fehleranzeige
blinkt rot Fehler festgestellt (siehe Hilfe bei Störungen)
6 Fehleranzeige (nicht von außen sichtbar)
blinkt rot Fehler festgestellt (siehe Hilfe bei Störungen)
6 DE
