Karcher TB 50 [30/168] Ontvanger
![Karcher TB 50 [30/168] Ontvanger](/views2/2013280/page30/bg1e.png)

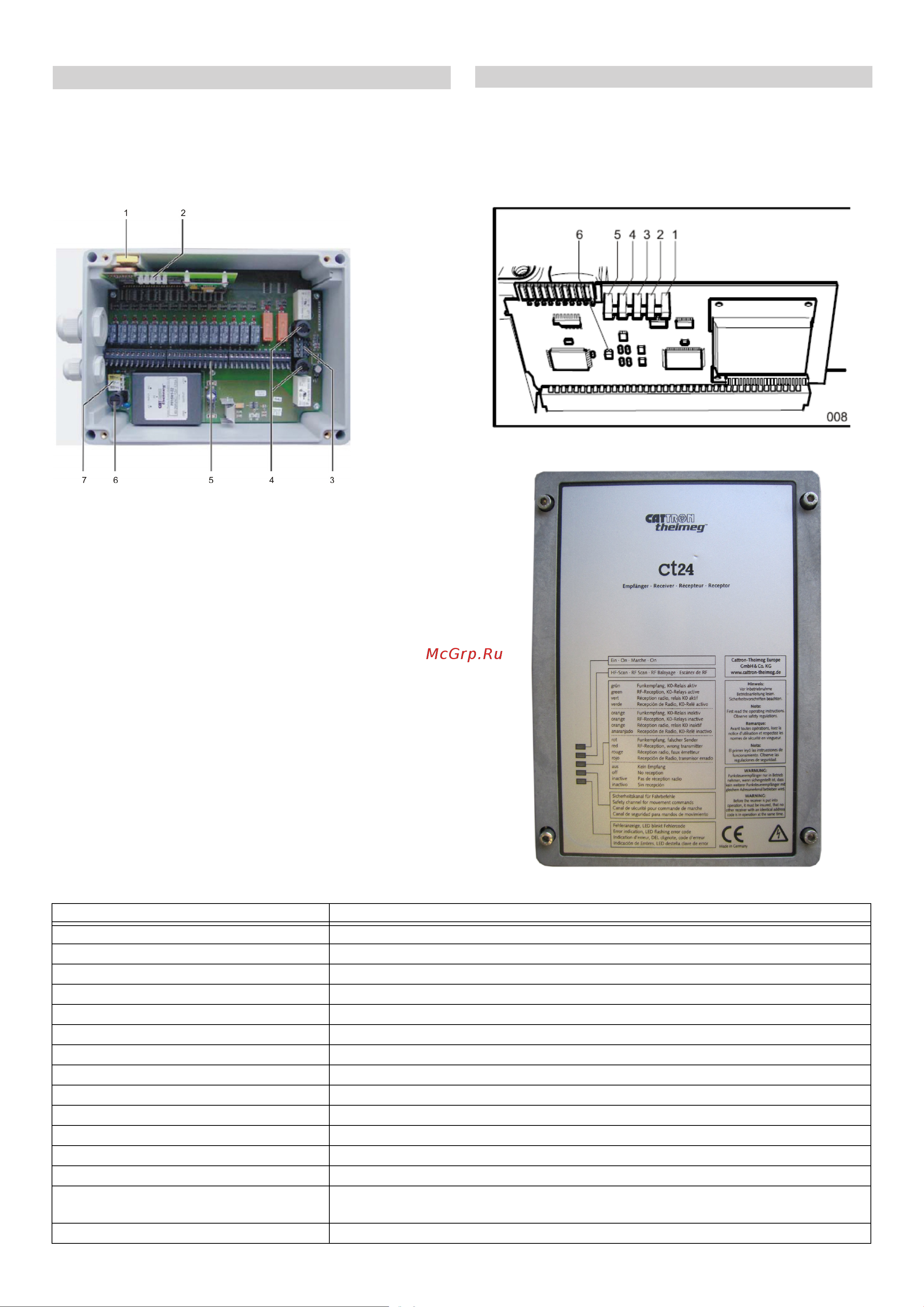

De ontvanger wordt standaard geleverd met een interne anten-
ne. Om een optimale communicatie te garanderen, moet indien
mogelijk visueel contact bestaan tussen de handzender en de
ontvanger. Een afscherming door metalen constructies moet ver-
meden worden.
1 TransKey
2 Status led
3 Klemmenstrook K0
4 Zekering relais
5 Klemmenstrook contacten
6 Zekering voedingsspanning
7 Aansluitklemmenstrook
De TransKeys van de handzender (zwart) en de ontvanger (geel)
mogen niet verwisseld worden. Wanneer de TransKeys verwis-
seld worden, ontstaan foutmeldingen in de zender en de ontvan-
ger.
De installatie werkt niet.
HF-kanaal Scan modus
Zodra de ontvanger aangesloten is aan de spanning, begint hij
alle of een bereik van de HF-kanalen van de overeenkomstige
HF-band te scannen. Tijdens het scan-proces brandt de led #2
afwisselend rood en oranje.
Wanneer de ontvanger zijn zender heeft gevonden, stelt hij zich
vast op het HF-kanaal van de overeenkomstige zender en slaat
het op. Led #2 is uit. Na de wissel van een HF-kanaal aan de zen-
derzijde of tijdens de eerste inschakeling kan het scanproces tot
2 minuten duren.
De ontvanger beschikt over vijf zichtbare lichtdioden (led's) die
de toestanden van de verschillende ontvangerfuncties weerge-
ven. Die worden hieronder vermeld en bevinden zich eveneens
op het deksel van de ontvanger. De bovenste led is #1, de on-
derst is #5. Een andere led (#6) bevindt zich op de pc-kaart.
Ontvanger
Beschrijving
Status-led's LEDs tijdens het inschakelen
Bedrijfs- en toestandsweergaven
LED Beschrijving
1 Power On
Licht oranje op Aan de ontvanger is spanning voorhanden
2 HF-scan
brandt oranje / rood Scan / zoeken van zender
uit Zender gevonden
3 HF-ontvangst
brandt groen Geldige gegevens worden ontvangen, K0-relais geactiveerd
Licht oranje op Geldige gegevens worden ontvangen, K0-relais gedeactiveerd
brandt rood Ongeldige gegevens (van een andere zender) worden ontvangen
4 rijbevelen
brandt groen Bevelen ontvangen
5 Foutindicatie
knippert rood Fout vastgesteld (zie Hulp bij storingen)
6 Foutindicatie (niet zichtbaar aan de buiten-
kant)
knippert rood Fout vastgesteld (zie Hulp bij storingen)
30 NL
