O receptor é fornecido com uma antena interna. De modo a as-
segurar uma comunicação optimizada deve existir um contacto
visual entre o transmissor manual e o receptor. Deve ser evitada
uma cobertura por construções metálicas.

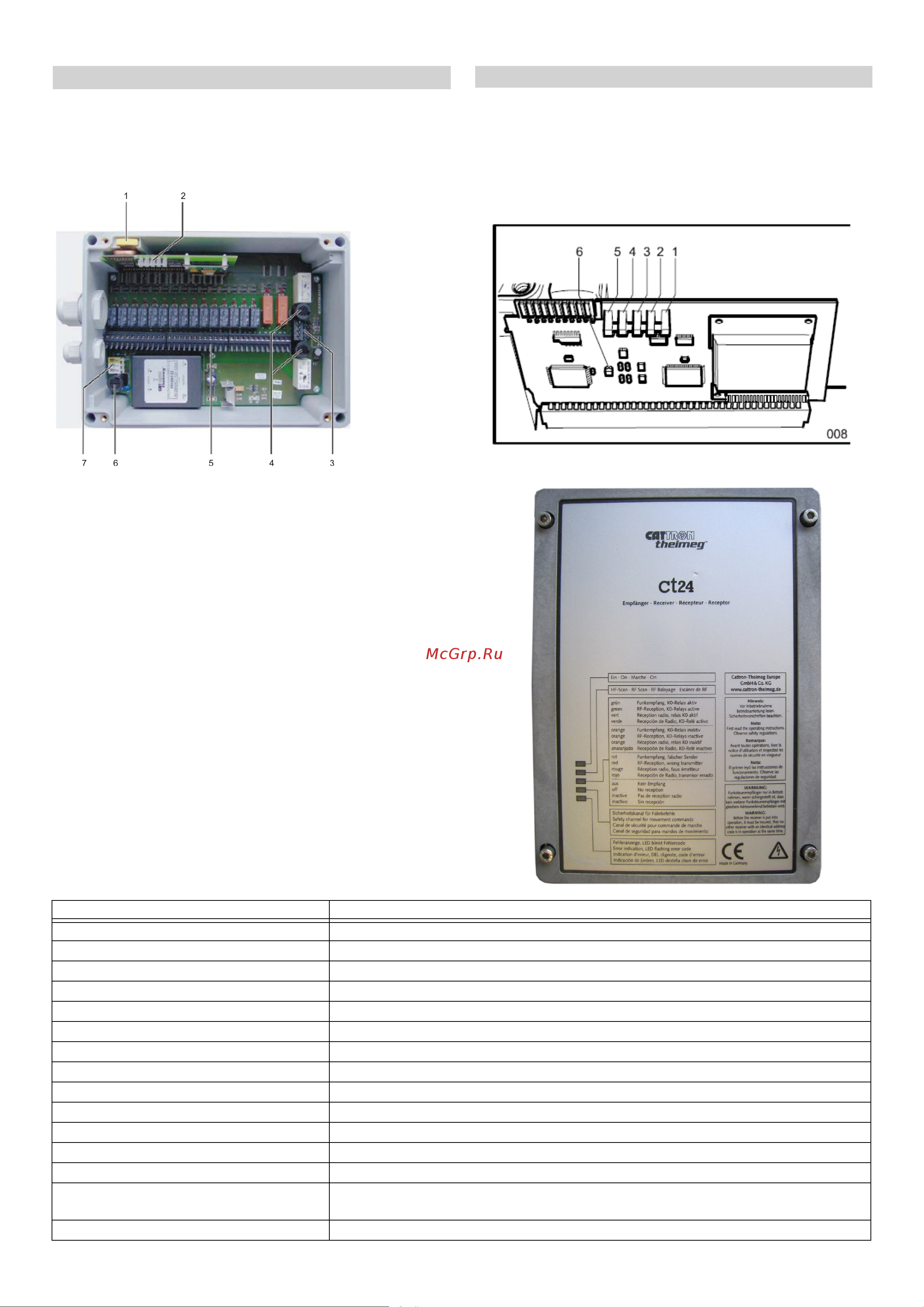

1 TransKey
2 LED "Status" (estado)
3 Bloco de terminais K0
4 Protecção fusível relé
5 Bloco de terminais contactos
6 Protecção fusível tensão de alimentação
7 Bloco de terminais de conexão
As TransKeys do transmissor manual (preto) e do receptor (ama-
relo) não podem ser trocadas. Uma troca das TransKeys conduz
a mensagens de erro no transmissor (emissor) e receptor.
A instalação não entra em funcionamento.
Modo de procura do canal HF
Assim que o receptor estiver conectado à tensão, este inicia a
procura (scan) de todas as áreas ou de uma área dos canais HF
da respectiva banda HF. Durante a fase de procura o LED #2 bri-
lha alternadamente a vermelho e laranja.
Assim que o receptor tiver detectado o respectivo emissor, este
memoriza o canal HF do respectivo emissor. LED #2 está desli-
gado. Após a troca de um canal HF por parte do emissor, ou du-
rante a primeira activação, o processo de procura pode durar até
2 minutos.
O receptor está equipado com cinco díodos luminosos (LEDs) vi-
síveis externamente, que sinalizam os estados das respectivas
funções do receptor. Estes são descritos a seguir e situam-se
igualmente na tampa do receptor. O LED superior é #1, o LED
inferior é #5. Outro LED (#6) encontra-se no cartão do computa-
dor.
Receptor
Descrição
LEDs de estado durante a activação
Indicação de operação e de estado
LED Descrição
1 Power On
está acesa em cor-de-laranja O receptor está ligado à corrente eléctrica
2 HF-Scan
Brilha a laranja / vermelho Scan / A procurar emissor
desligado Emissor detectado
3 Recepção HF
brilha verde Dados válidos são recebidos, relé K0 activado
está acesa em cor-de-laranja Dados válidos foram recebidos, relé K0 desactivado
brilha vermelho Dados inválidos (de outro emissor) são recebidos
4 Comandos de marcha
brilha verde Comandos recebidos
5 Indicação de erros
pisca em vermelho Erro detectado (ver "Ajuda em caso de avarias")
6 Indicação de avarias (não visível externa-
mente)
pisca em vermelho Erro detectado (ver "Ajuda em caso de avarias")
42 PT
