Karcher TB 50 [150/168] Uztvērējs
![Karcher TB 50 [150/168] Uztvērējs](/views2/2013280/page150/bg96.png)
Uztvērējs standarta variantā tiek piegādāts ar iekšēju antenu. Lai
nodrošinātu optimālu komunikāciju, pultij un uztvērējam vajadzē-
tu atrasties savstarpēji redzamā vietā. Jāizvairās no izolējošā
efekta, ko rada metāla konstrukcijas.

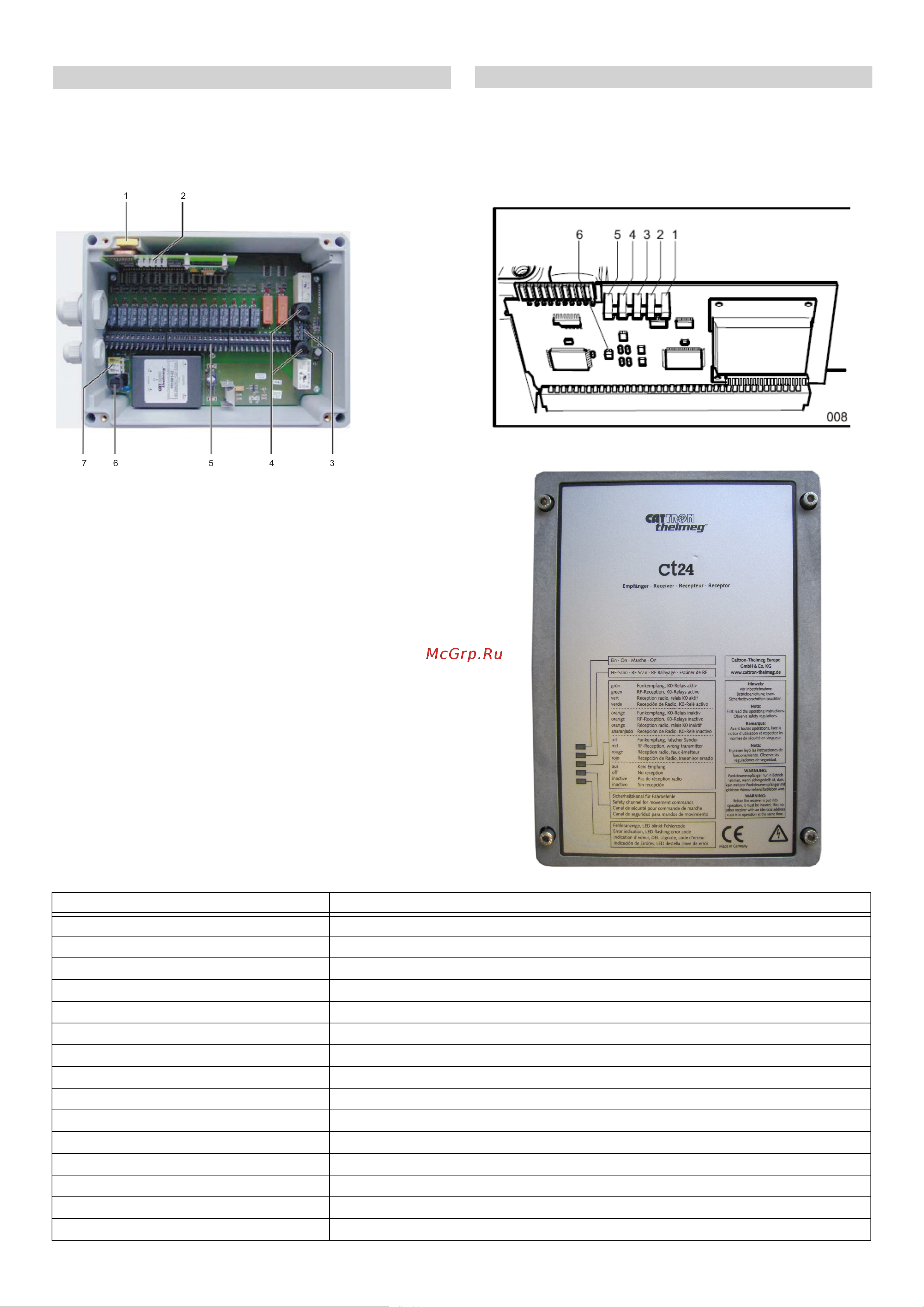

1 TransKey
2Stāvokļa gaismas diode
3 Spaiļu bloks K0
4 Releja drošinātājs
5 Kontaktu spaiļu bloks
6 Barošanas sprieguma drošinātājs
7 Pieslēgumu spaiļu bloks
Nedrīkst sajaukt pults TransKey (melnā krāsā) un uztvērēja
TransKey (dzeltenā krāsā). TransKeys sajaukšana var izraisīt
raidītāja un uztvērēja kļūdas.
Iekārtu nevar iedarbināt.
HF kanāla skenēšanas režīms
Kolīdz uztvērējs ir pieslēgts spriegumam, tas sāk skenēt visus vai
vienu no attiecīgās HF joslas HF kanālu diapazoniem. Skenēša-
nas laikā pārmaiņus deg sarkana un oranža gaismas diode #2.
Kad uztvērējs ir atradis raidītāju, tas noregulējas atbilstoši attie-
cīgā raidītāja HF kanālam un to saglabā. Gaismas diode #2 ne-
deg. Pēc tam, kad raidītājs ir mainījis HF kanālu, vai pirmās
ieslēgšanas laikā skenēšanas process var ilgt līdz 2 minūtēm.
Uztvērējam ir piecas no ārpuses redzamas gaismas diodes
(LED), kuras uzrāda dažādas uztvērēja funkcijas. Tās tiek ap-
rakstītas tālāk tekstā un atrodas uz uztvērēja vāka. Augšējā gais-
mas diode ir #1, apakšējā - #5. Vēl viena gaismas diode (#6)
atrodas uz shēmas plates.
Uztvērējs
Apraksts
Stāvokļa gaismas diodes ieslēgšanas laikā
Darbības un stāvokļu indikācijas
Gaismas diode Apraksts
1 Power On
deg oranžā krāsā Uztvērējs ir pieslēgts spriegumam
2 HF skenēšana
deg oranžā / sarkanā krāsā Skenēšana / raidītāja meklēšana
izslēgta Raidītājs atrasts
3 HF uztveršana
deg zaļā gaisma Tiek uztverti derīgi dati, aktivizēts K0 relejs
deg oranžā krāsā Tiek uztverti derīgi dati, deaktivizēts K0 relejs
deg sarkanā gaisma Tiek uztverti nederīgi dati (no cita raidītāja)
4 Pārvietošanās komandas
deg zaļā gaisma Tiek uztvertas komandas
5 Kļūdas rādījums
mirgo sarkans Konstatēta kļūda (skatīt "Palīdzība darbības traucējumu gadījumā
")
6 Kļūdas rādījums (nav redzams no ārpuses)
mirgo sarkans
Konstatēta kļūda (skatīt "Palīdzība darbības traucējumu gadījumā")
150 LV
