Karcher TB 50 [24/168] Ricevitore
![Karcher TB 50 [24/168] Ricevitore](/views2/2013280/page24/bg18.png)
Il ricevitore viene di standard fornito con antenna integrata. Per
garantire una comunicazione ottimale, tra trasmettitore manuale
e ricevitore ci dovrebbe essere possibilmente un contatto visivo.
Evitare una schermatura con strutture metalliche.

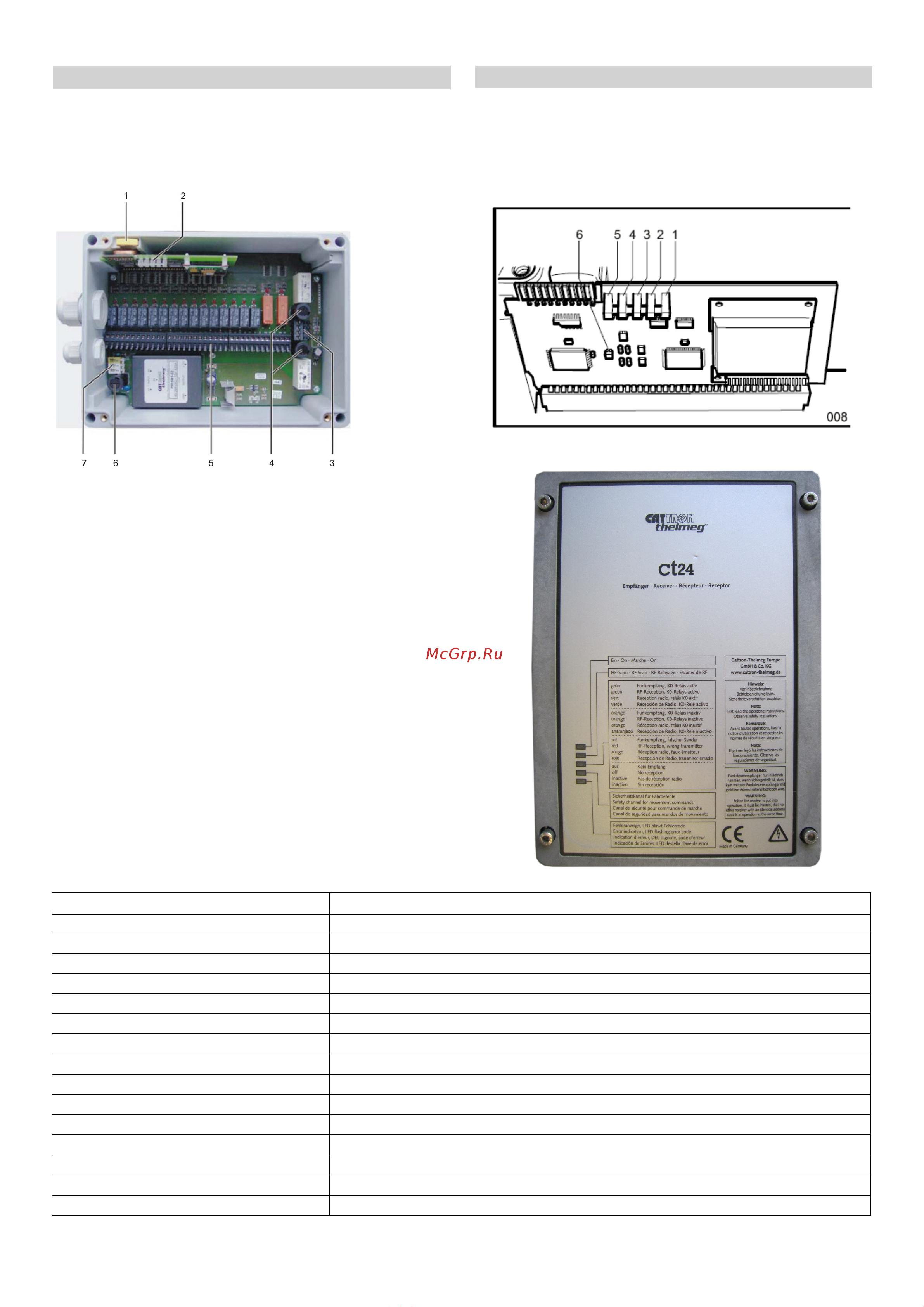

1 TransKey
2 LED stato
3 Morsettiera K0
4 Fusibile relè
5 Contatti morsettiera
6 Fusibile tensione di alimentazione
7 Morsettiera di allacciamento
Le TransKeys del trasmettitore manuale (nero) e del ricevitore
(giallo) non devono essere scambiate. Uno scambio delle
TransKeys causa messaggi di errore nel trasmettitore e nel rice-
vitore.
L'impianto non va in funzione.
Modalità scan del canale AF
Non appena il ricevitore è collegato alla tensione, egli inizia a
scansionare tutti o una parte dei canali AF della rispettiva banda
AF. Durante l'operazione di scansione il LED #2 si accende alter-
nante in rosso e arancione.
Se il ricevitore ha trovato il suo trasemttitore, questo s'imposta
fisso sul canale AF del trasmettitore appartenente e lo memoriz-
za. Il LED #2 è spento. Dopo un cambio di un canale AF da parte
del trasmettitore oppure durante il primo inserimento, la scansio-
ne può durare fino a 2 minuti.
Il ricevitore possiede cinque diodi luminosi (LED) visibili
dall'esterno, che visualizzano gli stati di diverse funzioni del rice-
vitore. Questi sono riportati di seguito e si trovano anch'essi sul
coperchio del ricevitore. Il LED superiore è #1, quello inferiore è
#5. Un altro LED (#6) si trova sulla scheda dell'elaboratore.
Ricevitore
Descrizione
LED di stato durante l'inserimento
Indicatori di funzionamento e di stato
LED Descrizione
1 Power On
Spia arancione accesa Sul ricevitore sussiste tensione
2 Scan AF
è acceso arancione / rosso Scansione / ricerca trasmettitore
da Trasmettitore trovato
3 Ricezione AF
Luce verde accesa Vengono ricevuti dati validi, relè K0 attivato
Spia arancione accesa Vengono ricevuti dati validi, relè K0 disattivato
Luce rossa accesa Vengono ricevuti dati non validi (di un altro trasmettitore)
4 Istruzioni di traslazione
Luce verde accesa Istruzioni ricevute
5 Indicatore di errori
luce rossa lampeggia Errori presenti (vedi Guida alla risoluzione dei guasti)
6 Indicatore di errori (non visibile dall'esterno)
luce rossa lampeggia Errori presenti (vedi Guida alla risoluzione dei guasti)
24 IT
