Karcher TB 50 [96/168] Přijímač
![Karcher TB 50 [96/168] Přijímač](/views2/2013280/page96/bg60.png)

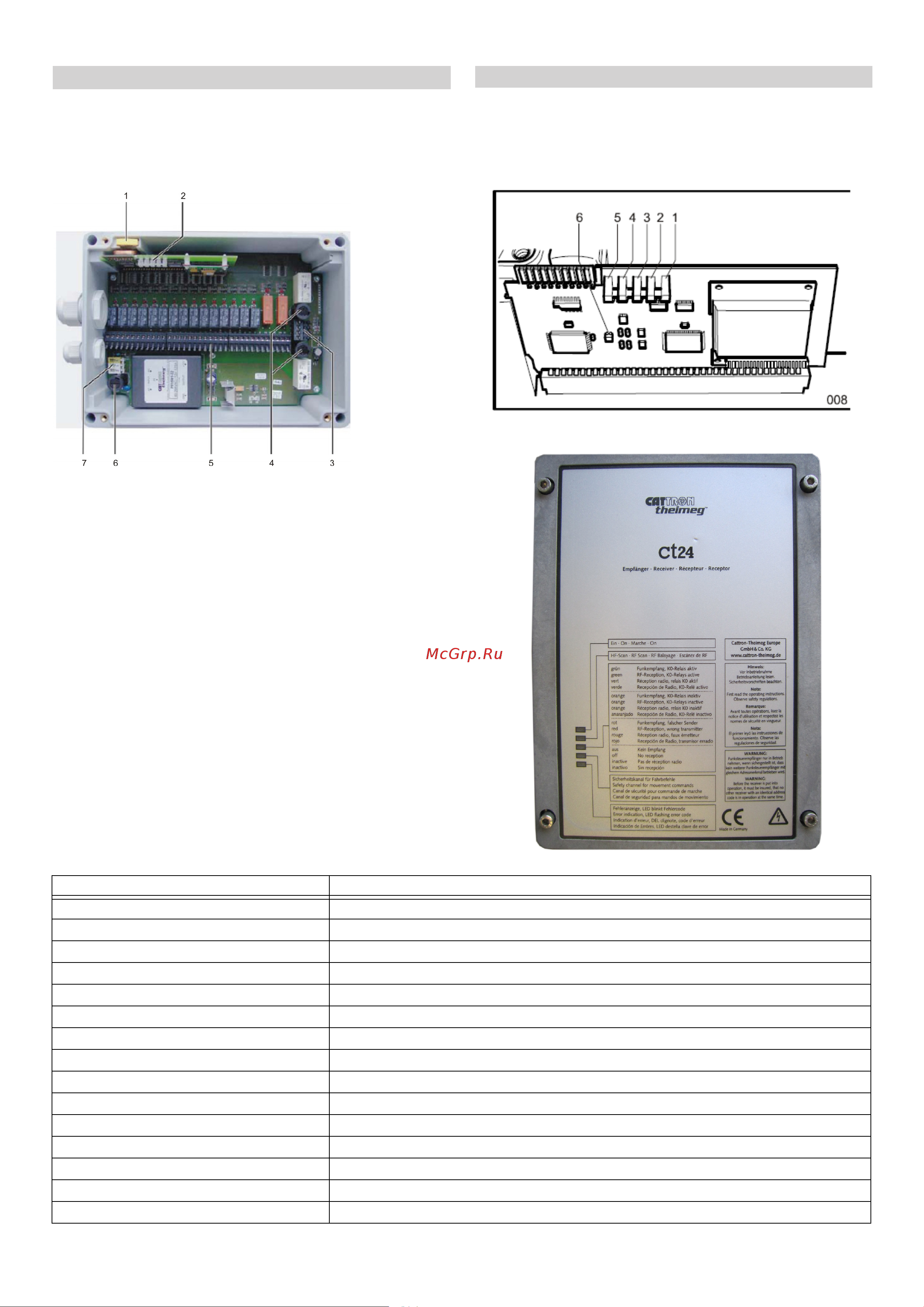

Přijímač je standardně dodáván s interní anténou. Aby bylo mož-
né zajistit optimální spojení, měl by být mezi ručním vysílačem a
přijímačem vizuální kontakt. Mělo by být zabráněno odstínění
kovovou konstrukcí.
1 TransKey
2 Stavová kontrolka LED
3 Svorkovnice K0
4 Pojistka relé
5 Svorkovnice Kontakty
6 Pojistka Napájecí napětí
7Připojovací svorkovnice
TransKeys ručního vysílače (černá) a přijímače (žlutá) nesmí být
zaměněny. Záměna TransKeys způsobí chybová hlášení na
vysílači a přijímači.
Zařízení se nepřepíná do provozu.
Režim hledání KV kanálu
Jakmile je přijímač připojen k napětí, začne prohledávat všechny
nebo jednu oblast KV kanálů příslušného pásma. Během hledá-
ní svítí kontrolka LED #2 střídavě červeně a oranžově.
Pokud přijímač nalezl vysílač, nastaví se KV kanál příslušného
vysílače a uloží se. Kontrolka LED #2 je vypnutá. Po změně KV
kanálu na vysílači nebo během prvního zapínání, může trvat hle-
dání až 2 minuty.
Přijímač má pět navenek viditelných světelných diod (LED), které
znázorňují stavy různých funkcí přijímače. Tyto funkce jsou dále
uvedeny a nachází se také na krytu přijímače. Horní LED je #1,
spodní #5. Další LED (#6) se nachází na hraně počítače.
Přijímač
Popis
Stavová kontrolka LED během zapínání
Provozní a stavová zobrazení
LED Popis
1 Power On
svítí oranžově Přijímač je připojen k napětí
2 Scan KV
svítí oranžově / červeně Scan / hledání vysílače
vypnuto Vysílač nalezen
3 KV příjem
svítí zeleně Jsou přijímána platná data, K0 relé je aktivováno
svítí oranžově Jsou přijímána platná data, K0 relé je deaktivováno
svítí rudě Jsou přijímána neplatná data (jiného vysílače)
4 pohybové povely
svítí zeleně Příjem povelů
5 Zobrazení chyb
bliká červeně Zjištěna chyba (viz Nápověda při poruchách)
6 Zobrazení chyb (není navenek viditelné)
bliká červeně Zjištěna chyba (viz Nápověda při poruchách)
96 CS
