Karcher TB 50 [18/168] Récepteur
![Karcher TB 50 [18/168] Récepteur](/views2/2013280/page18/bg12.png)

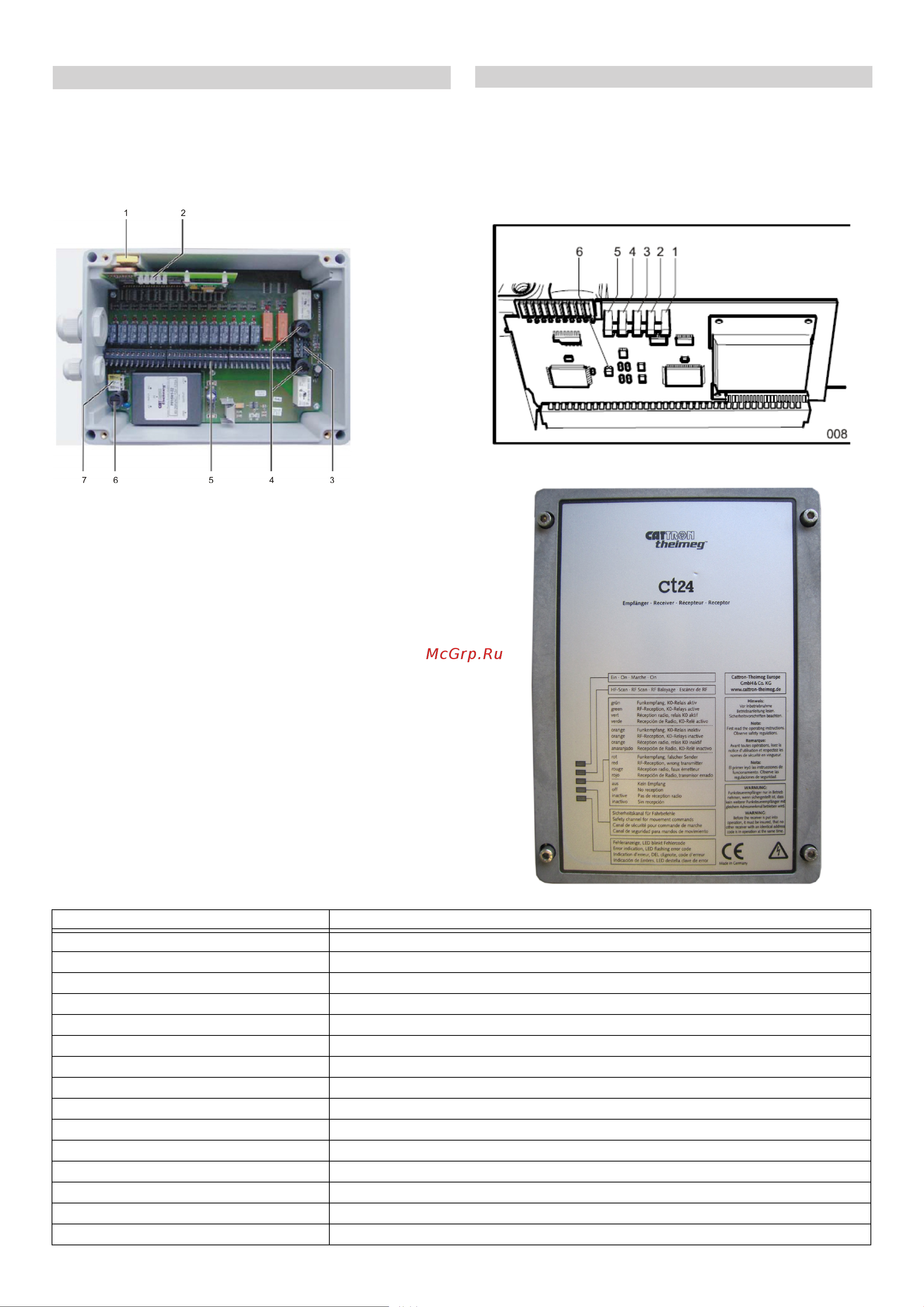

Le récepteur est fourni de manière standard avec une antenne in-
terne. Pour assurer une communication optimale, il doit existe le
plus de contact possible entre le transmetteur manuel et le récep-
teur. Une protection par des constructions métalliques doit être
évitée.
1 TransKey
2 DEL Statut
3 Réglette de connexion K0
4 Fusible du relais
5 Réglette de connexion des contacts
6 Fusible de la tension d'alimentation
7 Barrette de connexion
Les TransKeys du transmetteur manuel (noir) et du récepteur
(jaune) ne doivent pas être permutées. Une permutation des
TransKeys entraîne des messages d'erreur dans le transmetteur
et dans le récepteur.
L'installation ne se met pas en service.
Canal HF mode scan
Dès que le récepteur est raccordé à la tension, il commence à
scanner une ou toutes les plages des canaux HF de la bande HF
en question. Pendant le processus de scan, la LED#2 s'allume
par alternance en route et orange.
Si le récepteur a trouvé son émetteur, il se règle sur le canal HF
de l'émetteur et l'enregistre. La LED#2 est désactivée. Après un
changement du canalHF du côté de l'émetteur ou pendant la pre-
mière activation, le processus de scan peut durer jusqu'à 2 mi-
nutes.
Le récepteur possède cinq diodes électroluminescentes (DEL)
visibles de l'extérieur qui affichent les états des différentes fonc-
tions du récepteur. Celles-ci sont représentées les unes à la suite
des autres et se trouve sur le couvercle du récepteur. La DEL su-
périeure est la #1, la DEL inférieure est la #5. Une autre DEL (#6)
se trouve sur la carte de l'ordinateur.
Récepteur
Description
Les LED de statut pendant l'activation
Affichages du service et de l'état
DEL Description
1 Power On
le témoin s'allume (orange) La tension se trouve sur le récepteur
2 HF-Scan
s'allume orange / rouge Scan / recherche par émetteur
désactivé Émetteur trouvé
3 Réception HF
Le témoin s'allume (vert) Des données valides sont reçues, relais K0 activé
le témoin s'allume (orange) Des données valides sont reçues, relais K0 désactivé
Le témoin s'allume (rouge) Des données non valides (d'un autre émetteur) ont été reçues
4 Instructions de déplacement
Le témoin s'allume (vert) Instructions reçues
5 Affichage d'erreur
le témoin clignote (rouge) Erreur constatée (cf "Aide en cas de défauts")
6 Affichage d'erreur (non visible de l'extérieur)
le témoin clignote (rouge) Erreur constatée (cf "Aide en cas de défauts")
18 FR
