Karcher TB 50 [60/168] Mottagare
![Karcher TB 50 [60/168] Mottagare](/views2/2013280/page60/bg3c.png)

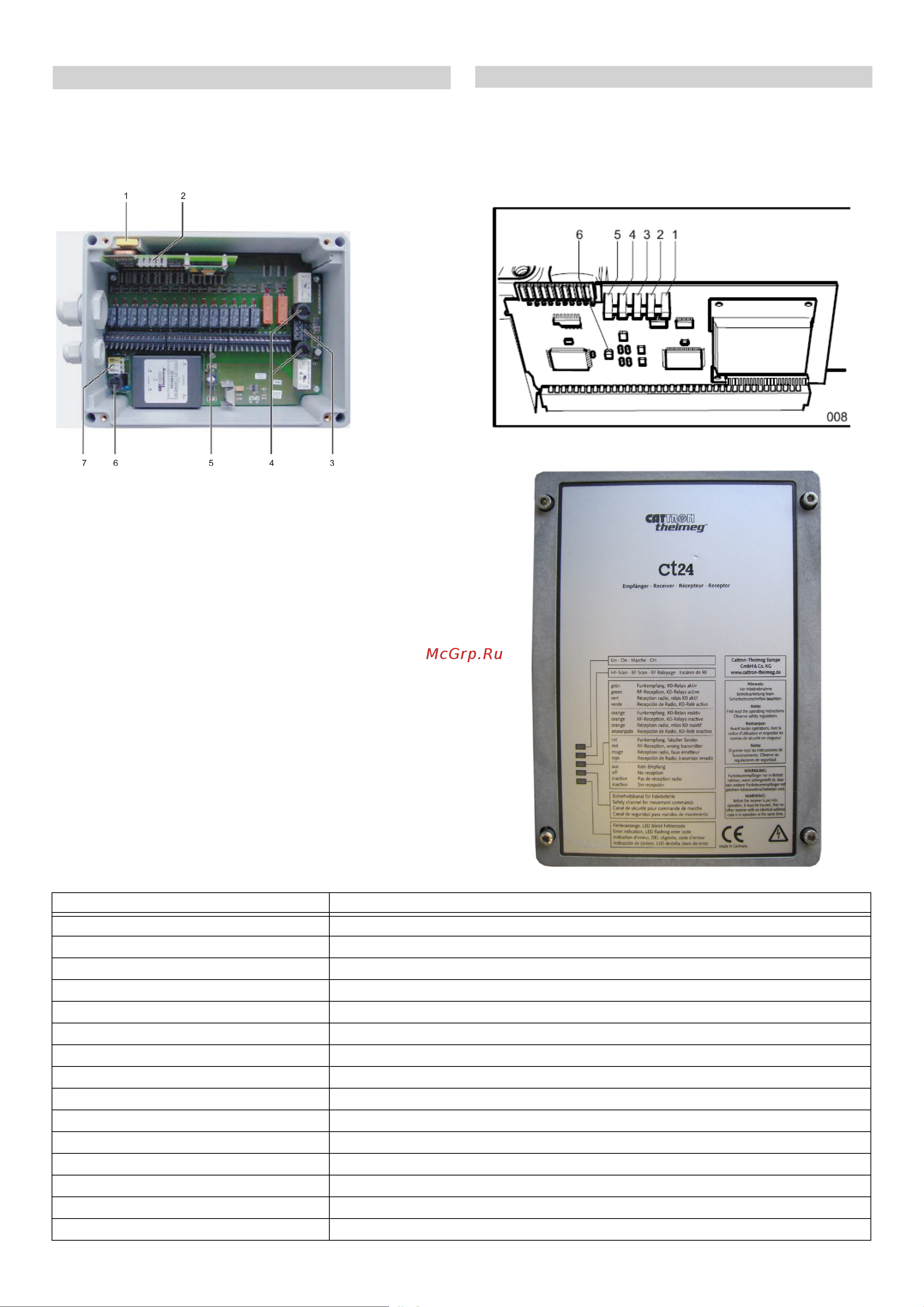

Mottagaren levereras standardmässigt med intern antenn. För att
garantera optimal kommunikation ska helst handsändare och
mottagare befinna sig inom synhåll för varandra. En avskärmning
genom metallkonstruktioner ska undvikas.
1 TransKey
2 Status LED
3 Klämskena K0
4 Säkring relä
5 Klämskena kontakter
6 Säkring strömförsörjning
7 Anslutningsklämskena
TransKeys hos handsändaren (svart) och mottagaren (gul) får
inte förväxlas. Förväxlas TransKeys blir resultatet felmeddelan-
den hos sändaren och mottagaren.
Anläggningen startar inte.
HF-kanal Scan läge
Så snart mottagaren är ansluten till spänning börjar den skanna
alla områden, eller bara ett, hos det aktuella HF-bandets HF-ka-
naler. Under skanningen lyser LED #2 omväxlande rött och
orange.
Om mottagaren har hittat sin sändare så ställer den in sig fast på
den tillhörande sändarens HF-kanal och sparar den. LED #2 är
släckt. Skanningen kan ta upp till 2 minuter när en HF-kanal har
bytts hos en sändare eller under första starten.
Mottagaren har fem lysdioder (LED-lampor) som syns utifrån och
som visar status för olika mottagarfunktioner. Dessa presenteras
här nedanför och finns också på mottagarens lock. Översta LED
är #1, den understa är #5. Ytterligare en LED (#6) finns på dator-
kortet.
Mottagare
Beskrivning
Olika status-LED under starten
Drift- och statusindikeringar
LED Beskrivning
1 Power On
lyser orange Det finns spänning hos mottagaren
2 HF-Scan
lyser orange/röd Scan/söka sändare
från Sändare hittad
3 HF-mottagning
lyser grönt Giltiga data mottas, K0-relä aktiverat
lyser orange Giltiga data mottas, K0-relä avaktiverat
lyser rött Ogiltiga data (för en annan sändare) tas emot
4 Körkommandon
lyser grönt Kommandon mottagna
5 Felindikering
blinkar rött Fel fastställt (se hjälp vid störningar)
6 Felindikering (syns inte utifrån)
blinkar rött Fel fastställt (se hjälp vid störningar)
60 SV
