Инструкция по эксплуатации

- 13 -

INCUT 10

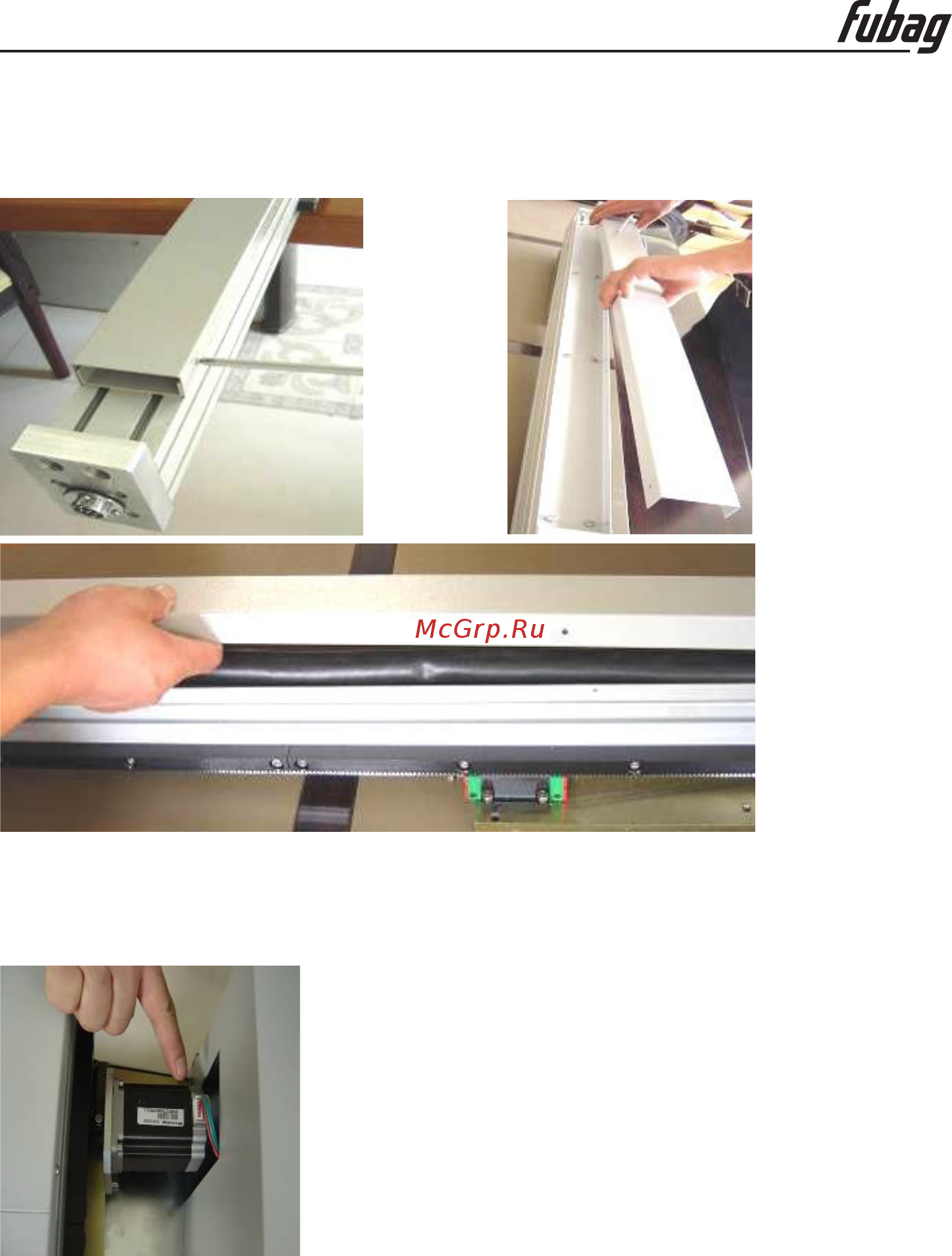

4. Возьмите балку, снимите крышку кабельного желоба, находящегося в верхней части

балки, и, уложив в этот желоб кабель плазменного резака, установите крышку на преж-

нее место, как показано на рис. 4.

Рисунок 4. Укладка кабеля плазменного резака

5. Осторожно поставьте балку около плиты основания и вставьте разъём в гнездо при-

водного двигателя. Затем введите приводной двигатель в окно, как показано на рис. 5.

Рисунок 5. Вставьте разъём в приводной двигатель

6. Поставьте балку на плиту основания, установите 6 болтов на их прежнее место и за-

крутите их.

7. Установите на прежнее место кожух, закрывающий балку, и защитную стенку.

На этом этапе поперечная балка установлена.
