12.6 Установки параметров управления регулятором высоты

Находясь в подменю SETUP, нажмите кнопку[F6], чтобы перейти на окно настройки па-

раметров управления регулятором высоты. Данная функция управления доступна толь-

ко, когда используется управление напряжением плазменной дуги и регулятор высоты,

изготовленный Microstep. Окно настройки показано на рис. 12.7.

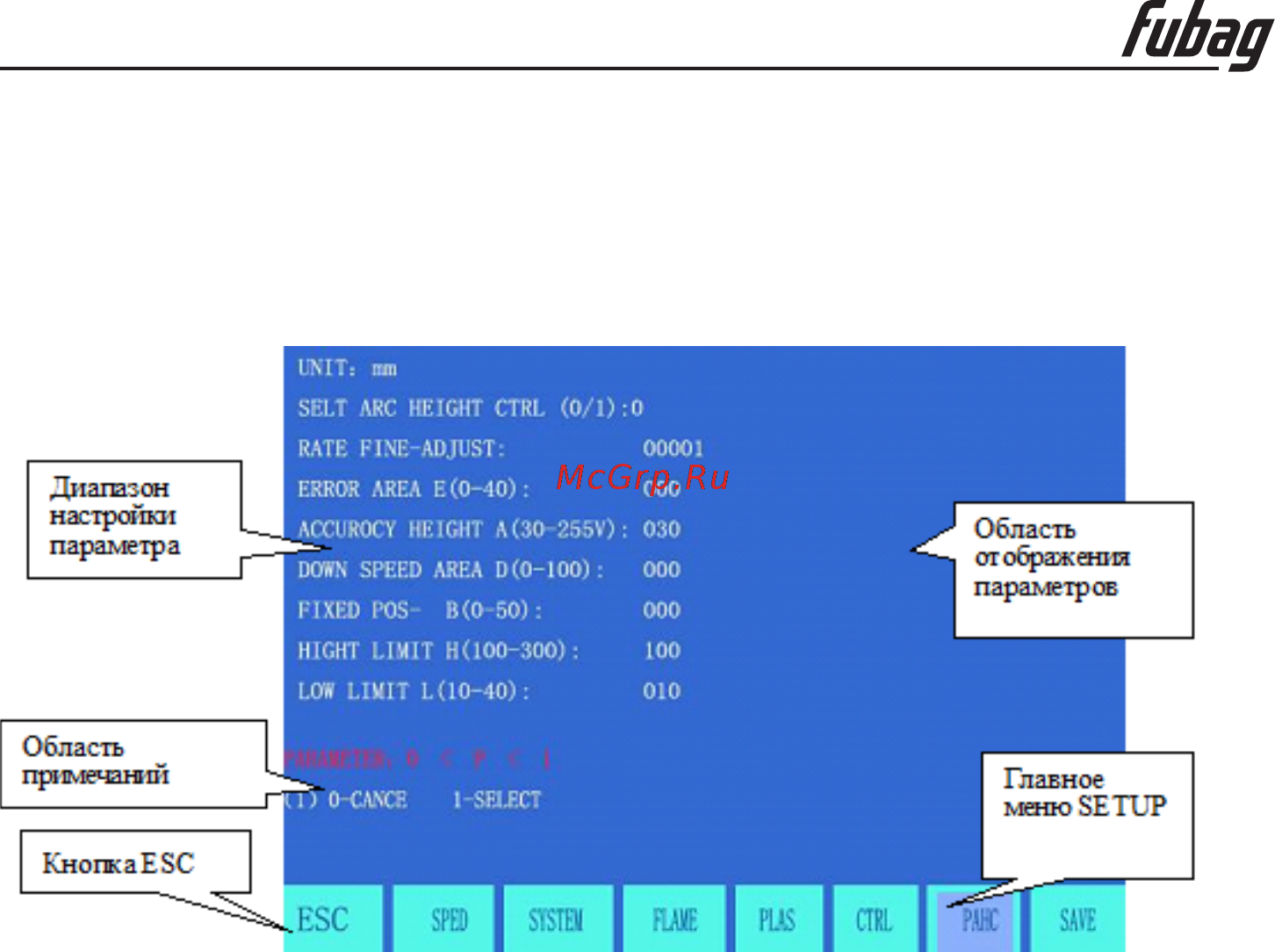

Рисунок. 12.7. Функция регулировки высоты

Опция напряжения дуги/регулятора высоты —— Данная опция доступна для редак-

тирования, только когда используется управление напряжением плазменной дуги вме-

сте с регулятором высоты производства Microstep. Для включения этой опции выберите

―1l.

Точная настройка скорости регулятора

—— По умолчанию устанавливается зна-

чение 100. Если вы считаете, что регулятор реагирует слишком медленно, уменьшите

соответствующим образом это значение. В противоположном случае это значение не-

обходимо увеличить.

Чувствительность регулятора высоты (0-40) —— Данная величина используется для

установки

чувствительности регулятора высоты в диапазоне от 0 до 40. Если выявляется вибрация,

распространяющаяся в вертикальном направлении, то это свидетельствует о том, что

чувствительность слишком высокая и рекомендуется уменьшить эту величину. Если ре-

акция слишком медленная, то это говорит о слишком низкой чувствительности и о том,

что это значение желательно увеличить.

Управление высотой напряжения дуги (30-255В) —— Эквивалентно ручке настройки

регулятора высоты. При большем значении резак установится выше, а при меньшем

ниже.

Диапазон регулировки скорости D

—— Чаще всего устанавливается на 100.

Высота положения B —— Высота, на которую требуется поднять резак, когда он со-

прикасается со стальным листом в процессе первоначального позиционирования.

Верхнее/нижнее предельное значение —— Для установки верхнего и нижнего пре-
